Serie: 4797

IEC Geräteinbausteckdose J, Schnapp oder Schraubmontage, frontseitig, Löt- oder Steckanschluss

Kostenlose Musteranfrage

14 Varianten


Gerätestecker (Stecker/Dosen)

Typ J
Stecker Logo
70° C

Beschreibung

  • Schnapp- oder Schraubbefestigung, von Frontseite:
  • Gerätesteckdose, Stifttemperatur 70 °C Schutzklasse I
  • V-Lock Verriegelung standardmässig
  • Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.
  • Löt- oder Steckanschlüsse

Merkmale

  • Geeignet für den Einsatz in Geräten nach IEC/UL 60950

Weitere Ausführungen auf Anfrage

  • Andere Plattendicken
  • Varianten in weiss
  • Für Schutzklasse II

Die Integration von Lichtleitern in die Gerätesteckdose bietet die Möglichkeit von Statusanzeigen in intelligenten PDUs. PDU Landing Page mit weiteren Informationen. Stromverteileinheiten

Nenndaten IEC

Nenndaten IEC


Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

16 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL


Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

20 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Spannungsfestigkeit


Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 2.5 kVAC zwischen L-N
> 3 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

Berührungsschutz

Schutzklasse


Schutzklasse I: Mit Erdverbindung; Schutzklasse II: ohne Erdverbindung

Detaillierte Information zum Thema Schutzklasse finden Sie auch in den Allgemeinen Produktinformationen
Berührungsschutz

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Anschluss

Anschlüsse


Anschlüsse gemäss neuem IEC Standard.

Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Anschluss

Löt- oder Steckanschlüsse

Plattendicke S

Plattendicke S



Details siehe Zeichnung
Schnapper

Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm
Schnapp: 0.8 mm bis 3 mm

Material: Gehäuse

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Gerätestecker/-Dose


Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42

Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begrifferklärung Sondersteckvorrichtung

Typ J gemäss IEC 60320-3
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 16 A, Schutzklasse I

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: 4797

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen ENEC 10 VDE Ausweisnummer: 40040106
Prüfzeichen cURus UL UL File Number: E103791
Prüfzeichen ccc CCC CCC Ausweisnummer: 2016180204002357


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Partner IEC_Certification_Body Ausgelegt gemäss IEC 60320-3 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Partner UL_Certification_Body Ausgelegt gemäss UL 498 Norm für Befestigungsstecker und Steckdosen
Partner CSA_Certification_Body Ausgelegt gemäss CSA C22.2 no. 42 Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt für Anwendungen gemäss IEC/UL 60950 IEC 60950-1 enthält die grundlegenden Anforderungen an die Sicherheit der Geräte in der Informationstechnologie
Partner IEC_Certification_Body Ausgelegt für Anwendungen gemäss IEC 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
 V_Lock_Logo SCHURTER AG V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.
Umwelt_Sicherheit Glow_Wire_Proof SCHURTER AG Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Vorschau


Bild(er) Auswahlbild(er) einer bestimmten Variante zur Anzeige des Typs

Typ


Typ Entspricht einer Produkteserie und enthält unterschiedlich ausgeprägte Varianten. Auf dem Typ werden die Beschreibenden Daten zusammengefasst, Bsp. im Datenblatt

Bestellnummer


Bestellnummer Eineindeutige Artikelnummer zur Platzierung einer Bestellung

Konfigurations-Schlüssel


Konfigurations-Schlüssel Der Konfigurations-Schlüssel eines Produkts besteht aus den zusammengesetzten Schlüsselwerten, welche die verschiedenen möglichen Ausprägungsmerkmale beschreiben.

Kommentar


Kommentar CAD-Zeichnungen dienen nur zu Modellierungszwecken

Modell-Beschreibung


Modell-Beschreibung Stichwortartige Beschreibung des jeweiligen CAD-Modells

IGS


IGS Auch IGES (engl. Abkürzung: Initial Graphics Exchange Specification) genannt. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten.

Step


Step Auch STEP (engl. Abkürzung: Standard for the Exchange of Product Model Data) genant. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten das nach ISO standardisiert ist.

Parasolid


Parasolid Parasolid ist ein Modellierkern für 3D-CAD-Systeme. Er wird entwickelt von einer selbstständigen Business Unit innerhalb der Unigraphics Solutions (UGS), heute Siemens PLM Software.

DXF


DXF (engl. Abkürzung: Drawing Interchange Format) ist ein von der Firma Autodesk spezifiziertes Dateiformat zum CAD-Datenaustausch und wurde für das 2D-CAD-Programm AutoCAD entwickelt. Eine DXF-Datei beschreibt ein CAD-Modell als Text nach dem ASCII-Standard.

4797
4797.0000 4797.0100 4797.3000 4797.3100
4797.XXXX CAD-Model shows variation protection class I and QC Terminal 6.3x0.8 mm
4797
4797.0010 4797.0012 4797.0015 4797.0020 4797.0025 4797.0030 4797.0110 4797.0112 4797.0115 4797.0120 4797.0125 4797.0130 4797.3010 4797.3012 4797.3015 4797.3020 4797.3025 4797.3030 4797.3110 4797.3112 4797.3115 4797.3120 4797.3125 4797.3130
4797.XXXX CAD-Model shows variation protection class I, Snap-in 1.0 mm and QC Terminal 6.3x0.8 mm

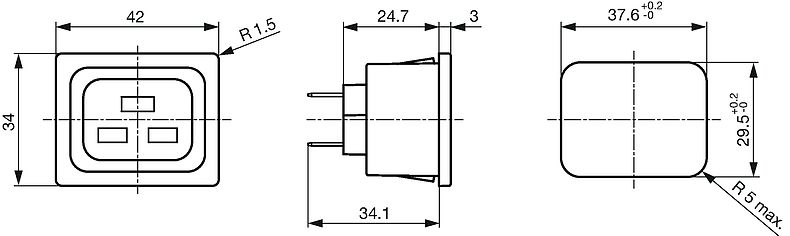

Abmessungen [mm]

Schnappbefestigung von Frontseite

Schraubbefestigung von Frontseite


Kurze Variantentabelle 4797 Öffne vollständige Tabelle 4797

Plattenmontage Plattendicke s [mm] Anschluss Bestell-Nummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontakt Formular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Distributor Stock Check

Distributor Stock Check


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

Schraub - Lötanschlüsse 4797.3000  A  ...
Schraub - Steckanschlüsse 6.3 x 0.8 mm 4797.0000  A  ...
Schnapp 1 Lötanschlüsse 4797.3010 ...
Schnapp 1.2 Lötanschlüsse 4797.3012 ...
Schnapp 1.5 Lötanschlüsse 4797.3015  A  ...
Schnapp 2 Lötanschlüsse 4797.3020 ...
Schnapp 2.5 Lötanschlüsse 4797.3025 ...
Schnapp 3 Lötanschlüsse 4797.3030 ...
Schnapp 1 Steckanschlüsse 6.3 x 0.8 mm 4797.0010 ...
Schnapp 1.2 Steckanschlüsse 6.3 x 0.8 mm 4797.0012 ...
Schnapp 1.5 Steckanschlüsse 6.3 x 0.8 mm 4797.0015  A  ...
Schnapp 2 Steckanschlüsse 6.3 x 0.8 mm 4797.0020  A  ...
Schnapp 2.5 Steckanschlüsse 6.3 x 0.8 mm 4797.0025 ...
Schnapp 3 Steckanschlüsse 6.3 x 0.8 mm 4797.0030 ...

Oft verkauft.

Datum Unterkategorie Sprache Titel Download
21/08/2019
PCN Englisch (English) PCN 4797 Cord retention notches added
21/02/2019
Application Note Deutsch Application Note Lichtleiter zur Statusanzeige
21/02/2019
Application Note Deutsch Application Note Lichtleiter
21/02/2019
Application Note Englisch (English) Application Note Light Pipe
09/08/2018
Flyers Deutsch Flyer V-Lock Auszugssicherung
09/08/2018
White Paper Englisch (English) White Paper Cord retention
13/07/2018
PCN Englisch (English) All connectors PG07 PCN Change of configuration code PG07
06/04/2018
White Paper Englisch (English) White Paper Mating Connectors English
04/04/2018
PCN Englisch (English) 4797 PCN Change of approval
04/04/2018
PCN Englisch (English) 4797 PCN Smaller snappers
15/12/2017
White Paper Englisch (English) White Paper Components and IEC 60335-1
24/11/2017
White Paper Englisch (English) White Paper Components and IEC 60335-1
20/01/2017
PCN Englisch (English) 4797 PCN
20/04/2016
PCN Englisch (English) 4797
20/04/2016
PCN Englisch (English) 4797
20/04/2016
PCS Englisch (English) 4797
