CPS Kapazitiver Schalter
CPS Kapazitiver Schalter
CPS Kapazitiver Schalter
CPS Kapazitiver Schalter
CPS Kapazitiver Schalter
CPS Kapazitiver Schalter
CPS Kapazitiver Schalter
CPS Kapazitiver Schalter

Serie: CPS

New_Logo Kostenlose Musteranfrage

Kapazitiver Schalter

30 Varianten


Beschreibung CPS

Beschreibung

  • Kapazitiver Touch Sensor als Taster (NO oder NC) oder Schalter (LA)
  • Schutz gegen unbeabsichtigtes Einschalten
  • Multicolor Beleuchtung
  • Potentialfreie Schalteranschlüsse
  • Laserbeschriftung möglich
  • Vandalensicher
  • Litzen (8 Litzen für Multicolor, sonst 4 Litzen)²

Alleinstellungsmerkmale

  • Variable Versorgungsspannung
  • Konstante LED Intensität
  • Überspannungsschutz an den Eingängen
  • Galvanisch getrennte Ausgänge

Merkmale

  • Gehäuse aus hochwertigem Edelstahl
  • Diverse Beleuchtungsfarben und -farbkombinationen möglich
  • Touch-Oberfläche aus kratzfester Keramik mit Flächenbeleuchtung oder aus Edelstahl mit Ringbeleuchtung
  • Ring- oder Flächenbeleuchtung
  • Verschleissfrei, da ohne mechanischen Hub
  • Ansprechendes Design mit oder ohne Fingerführung erhältlich

Wichtiger Hinweis - Der CPS ist nicht geeignet für Nasszellen und Anwendungen, bei denen das Produkt direkt Wasser oder anderen Flüssigkeiten ausgesetzt ist. - Das Gehäuse ist mit GND verbunden.

Datum Unterkategorie Sprache Titel Download
24/11/2017
White Paper Englisch (English) White Paper Selection Criteria Switches
22/06/2017
PCS Englisch (English) CPS22 Ring and Surface Illumination PCS
26/05/2017
PCS Englisch (English) CPS16 Ring and Surface Illumination PCS
26/05/2017
PCS Englisch (English) CPS19 Ring and Surface Illumination PCS

Elektrische Kennwerte

Schaltfunktion

Taster (NO¹) oder Schalter

Schaltspannung

max. 42 VAC /  60 VDC

Schaltstrom

max. 100 mA

Schaltleistung

1 W

Schaltwiderstand offen

> 10 MΩ

Schaltwiderstand geschlossen

< 16 Ω

Versorgungsspannung

5 - 28 VDC

Stromverbrauch alle LEDs aus

2.5 mA (Schalter offen)

8.5 mA (Schalter geschlossen)

Stromverbrauch 1 LED an

8.0 mA (Schalter offen)

14.0 mA (Schalter geschlossen)

Stromverbrauch 2 LED an

14.0 mA (Schalter offen)

20.0 mA (Schalter geschlossen)

Stromverbrauch 3 LED an

19.0 mA (Schalter offen)

25.0 mA (Schalter geschlossen)

Verpolungsschutz

ja

Kurzschlussschutz

ja

Ausgang

OptoMOS Relais

Lebensdauer

5 Mio. Betätigungen

Anschlussart

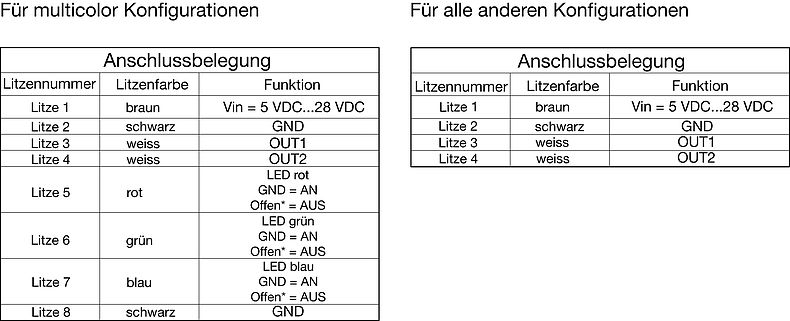

Litzen (8 Litzen für Multicolor, sonst 4 Litzen)²

Mechanische Kennwerte

Betätigungsart

kapazitiv

Betätigungskraft

keine

IK-Schutzklasse

IK 09

Einbautiefe

mit Fingerführung: 30.3 mm

ohne Fingerführung: 30 mm

Anzugsdrehmoment Kunstoffmutter

2.5 Nm

Klimatische Kennwerte

Betriebstemperatur

-40 bis +60 °C

Lagertemperatur

-40 bis +85 °C

IP-Schutzgrad Frontseite

IP 67 gemäss IEC 60529

Salznebelprüfung (nach DIN 50021-SS)

24 h / 48 h / 96 h Einwirkzeit

Material

Gehäuse

Edelstahl

Betätiger

Flächenbeleuchtung: Keramik

Ringbeleuchtung: Edelstahl

Leuchtring (Ringbeleuchtung)

PMMA

Dichtring

NBR70

¹ kundenspezifisch auch als NC erhältlich / ² kundenspezifisch auch mit Kabel oder Stecker erhältlich

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in   Details über Zulassungen

SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 134485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt für Anwendungen gemäss IEC/UL 60950 IEC 60950-1 enthält die grundlegenden Anforderungen an die Sicherheit der Geräte in der Informationstechnologie


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG EU Richtlinie RoHS 2011/65/EU
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Vorschau


Bild(er) Auswahlbild(er) einer bestimmten Variante zur Anzeige des Typs

Typ


Typ Entspricht einer Produkteserie und enthält unterschiedlich ausgeprägte Varianten. Auf dem Typ werden die Beschreibenden Daten zusammengefasst, Bsp. im Datenblatt

Bestellnummer


Bestellnummer Eineindeutige Artikelnummer zur Platzierung einer Bestellung

Konfigurations-Schlüssel


Konfigurations-Schlüssel Der Konfigurations-Schlüssel eines Produkts besteht aus den zusammengesetzten Schlüsselwerten, welche die verschiedenen möglichen Ausprägungsmerkmale beschreiben.

Kommentar

Modell-Beschreibung


Modell-Beschreibung Stichwortartige Beschreibung des jeweiligen CAD-Modells

IGS


IGS Auch IGES (engl. Abkürzung: Initial Graphics Exchange Specification) genannt. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten.

Step


Step Auch STEP (engl. Abkürzung: Standard for the Exchange of Product Model Data) genant. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten das nach ISO standardisiert ist.

Parasolid


Parasolid Parasolid ist ein Modellierkern für 3D-CAD-Systeme. Er wird entwickelt von einer selbstständigen Business Unit innerhalb der Unigraphics Solutions (UGS), heute Siemens PLM Software.

DXF


DXF (engl. Abkürzung: Drawing Interchange Format) ist ein von der Firma Autodesk spezifiziertes Dateiformat zum CAD-Datenaustausch und wurde für das 2D-CAD-Programm AutoCAD entwickelt. Eine DXF-Datei beschreibt ein CAD-Modell als Text nach dem ASCII-Standard.

CPS16 AI NF
3-101-398
CPS16-XX00A10-SNCCWTWF-AIXXXVAR-W0000-S
CPS16 AI NF RGB
3-101-394 3-101-403
CPS16-XX00A10-SNCCWTNF-AIRGBVAR-W0000-S
CPS16 AI NF
3-101-395
CPS16-XX00A10-SNCCWTNF-AIXXXVAR-W0000-S
CPS16 AI NF RGB
3-101-397
CPS16-XX00A10-SNCCWTWF-AIRGBVAR-W0000-S
CPS16 RI NF
3-101-401
CPS16-XX00A10-SNCSNCNF-RIXXXVAR-W0000-S
CPS16 RI NF RGB
3-101-399 3-101-400
CPS16-XX00A10-SNCSNCNF-RIRGBVAR-W0000-S
CPS16 RI WF
3-101-413
CPS16-XX00A10-SNCSNCWF-RIXXXVAR-W0000-S
CPS16 RI WF RGB
3-101-412
CPS16-XX00A10-SNCSNCWF-RIRGBVAR-W0000-S
CPS19 AI NF
3-101-416
CPS19-XX00A10-SNCCWTNF-AIXXXVAR-W0000-S
CPS19 AI NF RGB
3-101-414 3-101-415
CPS19-XX00A10-SNCCWTNF-AIRGBVAR-W0000-S
CPS19 AI WF
3-101-418
CPS19-XX00A10-SNCCWTWF-AIXXXVAR-W0000-S
CPS19 AI WF RGB
3-101-417
CPS19-XX00A10-SNCCWTWF-AIRGBVAR-W0000-S
CPS19 RI NF
3-101-421
CPS19-XX00A10-SNCSNCNF-RIXXXVAR-W0000-S
CPS19 RI NF RGB
3-101-419 3-101-420
CPS19-XX00A10-SNCSNCNF-RIRGBVAR-W0000-S
CPS19 RI WF
3-101-423
CPS19-XX00A10-SNCSNCWF-RIXXXVAR-W0000-S
CPS19 RI WF RGB
3-101-422
CPS19-XX00A10-SNCSNCWF-RIRGBVAR-W0000-S
CPS22 AI NF
3-101-426
CPS22-XX00A10-SNCCWTNF-AIXXXVAR-W0000-S
CPS22 AI NF RGB
3-101-424 3-101-425
CPS22-XX00A10-SNCCWTNF-AIRGBVAR-W0000-S
CPS22 AI WF
3-101-428
CPS22-XX00A10-SNCCWTWF-AIXXXVAR-W0000-S
CPS22 AI WF RGB
3-101-427
CPS22-XX00A10-SNCCWTWF-AIRGBVAR-W0000-S
CPS22 RI NF
3-101-431
CPS22-XX00A10-SNCSNCNF-RIXXXVAR-W0000-S
CPS22 RI NF RGB
3-101-429 3-101-430
CPS22-XX00A10-SNCSNCNF-RIRGBVAR-W0000-S
CPS22 RI WF
3-101-405
CPS22-XX00A10-SNCSNCWF-RIXXXVAR-W0000-S
CPS22 RI WF RGB
3-101-404
CPS22-XX00A10-SNCSNCWF-RIRGBVAR-W0000-S

Dimension [mm]

CPS mit Ringbeleuchtung, mit Fingerführung

CPS mit Ringbeleuchtung, ohne Fingerführung

CPS mit Flächenbeleuchtung, mit Fingerführung

CPS mit Flächenbeleuchtung, ohne Fingerführung

A= beleuchtete Fläche␉␉B= CPS16: 19.5 mm␉C= CPS16: M16x1␉␉D= CPS16: 14.7 mm␉E= CPS16: ø20 mm␍␉␉␉ CPS19: 23.0 mm␉ CPS19: M19x0.75␉␉ CPS19: 14.5 mm␉ CPS19: ø24 mm␍␉␉␉ CPS22: 25.5 mm␉ CPS22: M22x1␉␉ CPS22: 14.5 mm␉ CPS22: ø27.6 mm

* interner Pull-up Widerstand gegen vcc = 3.3 V


Schaltbilder

Multicolor Variante

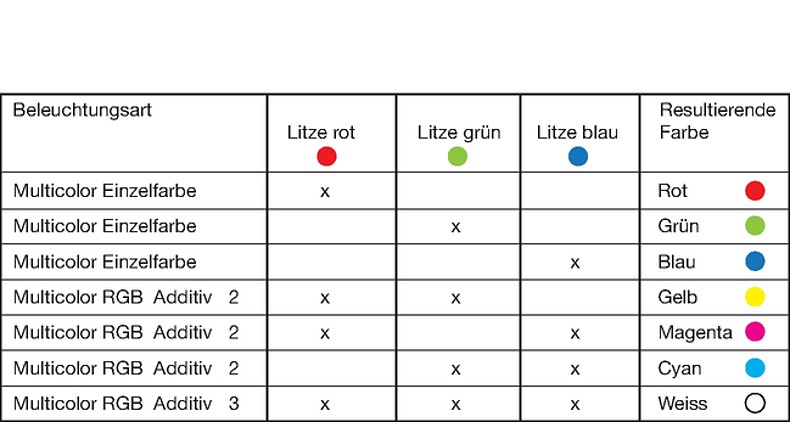

Beleuchtungsmöglichkeiten für RGB


Material Beschriftungsfarbe
Edelstahl schwarz Schrift gefüllt
Keramik schwarz Schrift gefüllt
Laser-Beschriftung
001 = A 021 = U 041 = ÷ 061 = EIN
002 = B 022 = V 042 = ✳ 062 = AUS
003 = C 023 = W 043 = = 063 = AUF
004 = D 024 = X 044 = # 064 = AB
005 = E 025 = Y 045 = ↔ 065 = ON
006 = F 026 = Z 046 = ↕ 066 = OFF
007 = G 027 = 0 047 = → 067 = UP
008 = H 028 = 1 048 = ← 068 = DOWN
009 = I 029 = 2 049 = ↓ 069 = HIGH
010 = J 030 = 3 050 = ↑ 070 = LOW
011 = K 031 = 4 051 = % 071 = ON/OFF
012 = L 032 = 5 052 = √ 072 = START
013 = M 033 = 6 053 = CTRL 073 = RESET
014 = N 034 = 7 054 = RETURN 074 =
015 = O 035 = 8 055 = SHIFT 075 =
016 = P 036 = 9 056 = LOCK 076 =
017 = Q 037 = + 057 = STOP 077 =
018 = R 038 = - 058 = ENTER
019 = S 039 = . 059 = BACK
020 = T 040 = x 060 = LINE

Kurze Variantentabelle CPS


Durchmesser [mm] Beleuchtung Beleuchtungsfarbe aktive / inaktive Bestellnummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.

Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.

Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:

www.schurter.xx/art/[Bestell-Nummer]

wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]


A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:

- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.

Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER

Kontaktieren Sie uns, falls die Lieferfrist bei bestimmten Produktvarianten nicht angegeben ist:
Kontakt Formular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Distributor Stock Check

Distributor Stock Check


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referennzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.

Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

16 Ringbeleuchtung rot / grün 3-101-413  A  ...
16 Ringbeleuchtung rot / grün 3-101-401  A  ...
16 Ringbeleuchtung Multicolor 3-101-400  A  ...
16 Flächenbeleuchtung rot / grün 3-101-398  A  ...
16 Flächenbeleuchtung rot / grün 3-101-395  A  ...
16 Flächenbeleuchtung Multicolor 3-101-394  A  ...
16 Ringbeleuchtung Multicolor 3-101-412  A  ...
16 Ringbeleuchtung Multicolor 3-101-399  A  ...
16 Flächenbeleuchtung Multicolor 3-101-397  A  ...
16 Flächenbeleuchtung Multicolor 3-101-403  A  ...
19 Ringbeleuchtung rot / grün 3-101-423  A  ...
19 Ringbeleuchtung rot / grün 3-101-421  A  ...
19 Ringbeleuchtung Multicolor 3-101-420  A  ...
19 Flächenbeleuchtung rot / grün 3-101-418  A  ...
19 Flächenbeleuchtung rot / grün 3-101-416  A  ...
19 Flächenbeleuchtung Multicolor 3-101-415  A  ...
19 Ringbeleuchtung Multicolor 3-101-422  A  ...
19 Ringbeleuchtung Multicolor 3-101-419  A  ...
19 Flächenbeleuchtung Multicolor 3-101-417  A  ...
19 Flächenbeleuchtung Multicolor 3-101-414  A  ...
22 Ringbeleuchtung rot / grün 3-101-405  A  ...
22 Ringbeleuchtung rot / grün 3-101-431  A  ...
22 Ringbeleuchtung Multicolor 3-101-430  A  ...
22 Flächenbeleuchtung rot / grün 3-101-428  A  ...
22 Flächenbeleuchtung rot / grün 3-101-426  A  ...
22 Flächenbeleuchtung Multicolor 3-101-425  A  ...
22 Ringbeleuchtung Multicolor 3-101-404  A  ...
22 Ringbeleuchtung Multicolor 3-101-429  A  ...
22 Flächenbeleuchtung Multicolor 3-101-427  A  ...
22 Flächenbeleuchtung Multicolor 3-101-424  A  ...

Oft verkauft.

Mindestbestellmenge für Standardvarianten mit oder ohne Laserbeschriftung ist 10 Stück.

Konfigurationen, die nicht in der obigen Liste der Standardvarianten aufgeführt sind, können als kundenspezifische Varianten angefragt werden. Mittels des Konfigurationscodes kann der CPS den kundenspezifischen Anforderungen entsprechend konfiguriert werden. Bitte kontaktieren Sie uns, wenn Sie weitere Detailinformationen benötigen.

Parameter identisch für alle Standardvarianten
- Gehäuse Material: Edelstahl
- Schaltstrom: 100 mA
- Spannungsversorgung für die Beleuchtung: 5 V - 28 V (variabel)
- IP Schutzgrad: IP 67
- IK Schutz: IK 09
- Anschluss: Litzen (8 Litzen für RGB, sonst 4 Litzen), Litzenlänge ist standardmässig 200 mm
Schalter und Taster (NO) sind offen nach Anlegen der Versorgungsspannung (Schutz gegen unbeabsichtigtes Einschalten)
NO: normal offen


www.schurter.com
de
de
prod //cdn.schurter.com
