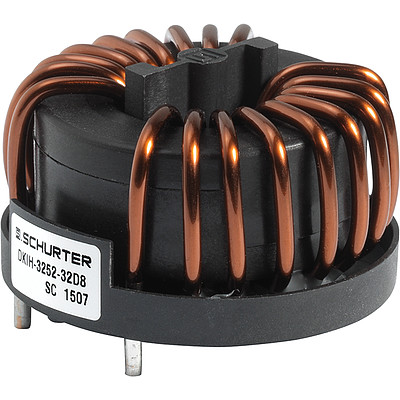

productphoto

Serie: DKIH-1

New_Logo Kostenlose Musteranfrage

Kompensierte Hochstromdrossel, 1-phasig

16 Varianten



Zulassungen und Konformitäten

Beschreibung DKIH-1

Beschreibung

  • Stromkompensierte Drossel
  • 1-Phasen Drossel
  • THT-Anschlüsse
  • Flansch für Printmontage

Alleinstellungsmerkmale

  • Kompakt und leicht
  • Offener Aufbau für optimale Kühlung
  • Nanokristalline oder Ferrit Ringkerne
  • Kundenspezifische Pinkonfiguration möglich

Normen

  • EN 60938
  • UL 1283
  • CSA 22.2 Nr. 8

Zulassungen

  • Zulassung Referenztyp: DKIH-1
  • UL Ausweisnummer: E72928
  • ENEC Ausweisnummer: 40043700

Anwendungen

  • Frequenzumrichter
  • Ladestationen
  • USV-Anlagen
  • Getaktete Schaltnetzteile
Datum Kategorie Unterkategorie Titel Download
12/10/2015 Produkte
PCS
DKIH-1 3252-XXXX
12/10/2015 Produkte
PCS
DKIH-1 3242-XXXX
12/10/2015 Produkte
PCS
DKIH-1 3237-XXXX
23/06/2016 Produkte
EMV
PCB Library Chokes

Bemessungsspannung

Entspricht der elektrischen Spannung im Normalbetrieb. Neu wird diese Spannung auch als Bemessungsspannung angegeben und referenziert in den meisten Fällen auf eine IEC Norm, welche als Prüfgrundlage für die Betriebsgrössen referenziert wird.

Die Nennspannung wird je nach Betriebszustand, bei Wechselspannung als VAC, und im Falle von Gleichspannung VDC bezeichnet.

IEC, UL: 300 VAC

CSA: 250 VAC

max. 425 VDC

Bemessungsstrom

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.

Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen

Nenndaten IEC, UL/CSA

Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten

Nennspannung
Nennstrom

Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.

Suche nach Approbationsangaben für unterschiedlichen Familien


Zulassungen

10 - 50 A @ Tu 40 °C

Nenninduktivität

0.15 - 6.9 mH, Tol. -30% +50%

Betriebsfrequenz

0 - 400 Hz

Anschlusstechnik

THT

Gewicht

30 - 115 g

Material: Gehäuse

UL 94V-0

Testspannung

2720 VDC, 2 sec, Windung zu Windung

Klimakategorie

Einteilung von Komponenten in Kategorien zur Beurteilung von mechanischen und elektrischen Eigenschaften.

Klimakategorie

40/100/21 gemäss IEC 60068-1

Umgebungstemperatur

-40 °C bis 100 °C


Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Allgemeine Produktinformation

Vorschau


Bild(er) Auswahlbild(er) einer bestimmten Variante zur Anzeige des Typs

Typ


Typ Entspricht einer Produkteserie und enthält unterschiedlich ausgeprägte Varianten. Auf dem Typ werden die Beschreibenden Daten zusammengefasst, Bsp. im Datenblatt

Bestellnummer


Bestellnummer Eineindeutige Artikelnummer zur Platzierung einer Bestellung

Konfigurations-Schlüssel


Konfigurations-Schlüssel Der Konfigurations-Schlüssel eines Produkts besteht aus den zusammengesetzten Schlüsselwerten, welche die verschiedenen möglichen Ausprägungsmerkmale beschreiben.

Kommentar

Modell-Beschreibung


Modell-Beschreibung Stichwortartige Beschreibung des jeweiligen CAD-Modells

IGS


IGS Auch IGES (engl. Abkürzung: Initial Graphics Exchange Specification) genannt. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten.

Step


Step Auch STEP (engl. Abkürzung: Standard for the Exchange of Product Model Data) genant. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten das nach ISO standardisiert ist.

Parasolid


Parasolid Parasolid ist ein Modellierkern für 3D-CAD-Systeme. Er wird entwickelt von einer selbstständigen Business Unit innerhalb der Unigraphics Solutions (UGS), heute Siemens PLM Software.

DXF


DXF (engl. Abkürzung: Drawing Interchange Format) ist ein von der Firma Autodesk spezifiziertes Dateiformat zum CAD-Datenaustausch und wurde für das 2D-CAD-Programm AutoCAD entwickelt. Eine DXF-Datei beschreibt ein CAD-Modell als Text nach dem ASCII-Standard.

DKIH-1
DKIH-3237-10D8
DKIH-3237-xxxx
DKIH-1
DKIH-3237-12D7
DKIH-3237-xxxx
DKIH-1
DKIH-3242-16D9
DKIH-3242-xxxx
DKIH-1
DKIH-3242-20D5
DKIH-3242-xxxx
DKIH-1
DKIH-3242-25D3
DKIH-3242-xxxx
DKIH-1
DKIH-3252-32D8
DKIH-3252-xxxx
DKIH-1
DKIH-3252-40D5
DKIH-3252-xxxx
DKIH-1
DKIH-3252-50D2
DKIH-3252-xxxx

Dimension [mm]

37-10

37-12

42-16

42-20

42-25

52-32

52-40

52-50


Schaltbilder

1 Phase


Impedanzkurven


Kurze Variantentabelle DKIH-1


In [A] Ln [mH] Rcu [mΩ] Bestellnummer

Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.

Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.

Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:

www.schurter.xx/art/[Bestell-Nummer]

wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]


A=Oft bestellt

Unsere oft bestellten Produkte haben folgende Vorteile:

- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.

Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:

Produktverfügbarkeit SCHURTER
Kontaktieren Sie uns, falls die Lieferfrist bei bestimmten Produktvarianten nicht angegeben ist:

Kontaktformular

Gratismuster

Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Distributor Stock Check

Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referennzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.

Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.

Lagerbestand Distributor

...

10 6.9 10 DKIH-3237-1010-NK  A  ...
10 0.8 10 DKIH-3237-10D8  A  ...
12 6.8 7 DKIH-3237-122Q-NK  A  ...
12 0.7 7 DKIH-3237-12D7  A  ...
16 6.9 5.6 DKIH-3242-160Q-NK  A  ...
16 0.9 5.6 DKIH-3242-16D9  A  ...
20 3.7 2.5 DKIH-3242-202M-NK  A  ...
20 0.5 2.5 DKIH-3242-20D5  A  ...
25 2.35 1.6 DKIH-3242-257K-NK  A  ...
25 0.3 1.6 DKIH-3242-25D3  A  ...
32 7.2 2.3 DKIH-3252-324Q-NK  A  ...
32 0.75 2.3 DKIH-3252-32D8  A  ...
40 4.3 1.5 DKIH-3252-409M-NK  A  ...
40 0.45 1.5 DKIH-3252-40D5  A  ...
50 1.4 0.5 DKIH-3252-506J-NK  A  ...
50 0.15 0.5 DKIH-3252-50D2  A  ...
