FMBD NEO 2-Stufen Filter für 3-Phasen Systeme mit Neutralleiter

Serie: FMBD NEO

Kostenlose Musteranfrage

2-Stufen Filter für 3-Phasen Systeme mit Neutralleiter

18 Varianten


Beschreibung

  • Anschlüsse für drei Phasen, Neutralleiter und Masse

Bemessungsstrom

Bemessungsstrom


Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

8 - 200 A

Bemessungsspannung

Bemessungsstrom


Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

300/520 VAC, 50/60 Hz

Zulassung für

Zulassung für


Approbationen oder Zulassungen zeigen die Konformität der jeweiligen Produkte mit den nationalen Prüfinstituten unter Auflistung der relevanten Prüfzeichen.

Mit nachfolgendem Link können Zertifikaten von den ausgewählten Produkten detailliert gesucht werden.
Zulassungen
Allgemeine Informationen zu Approbationen finden Sie in den technischen Erläuterungen
Details über Zulassungen

8 - 200 A @ 50 (75) °C / 300/520 VAC; 50/60 Hz

Überlaststrom

1.5 x In für 1 Minute, pro Stunde

Spannungsfestigkeit

Spannungsfestigkeit


Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

300/520 VAC:
2.25 kVDC zwischen L-L
1.7 kVDC zwischen L-N
2.75 kVDC zwischen L-PE
2.75 kVDC zwischen N-PE
Prüfspannung 2 sec

Anzahl Filterstufen

Filter Stufen


Anzahl der hintereindergeschalteten L-C- Filternetzwerke

2-stufig

Gewicht

1.1 - 8.6 kg

Material: Gehäuse

Metall

Vergussmasse

UL 94V-0

Montage

Chassis-Schraubbefestigung

Anschluss

Anschluss



Der Vorteil dieses Steckers liegt in der schonenderen Behandlung der Pinflächen.

Schraubklemmen

Betriebstemperatur

-25 °C bis 100 °C

Klimakategorie

Klimakategorie


Einteilung von Komponenten in Kategorien zur Beurteilung von mechanischen und elektrischen Eigenschaften.
Klimakategorie

25/100/21 gemäss IEC 60068-1

Schutzgrad

Klimakategorie


Einteilung von Komponenten in Kategorien zur Beurteilung von mechanischen und elektrischen Eigenschaften.
Klimakategorie

IP20 gemäss IEC 60529

Schutzklasse

Schutzklasse


Schutzklasse I: Mit Erdverbindung; Schutzklasse II: ohne Erdverbindung

Detaillierte Information zum Thema Schutzklasse finden Sie auch in den Allgemeinen Produktinformationen
Berührungsschutz

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

MTBF

MTBF


Der Begriff MTBF steht für die englischen Abkürzung Mean Time Between Failure und beschreibt damit die mittlere Betriebsdauer zwischen Fehlern bzw. die Zuverlässigkeit eines Bauteils. Ausgehend vom genannten Wert kann die Betriebsdauer einer Baugruppe bestimmt werden. Je höher dieser Wert ist, desto zuverlässiger ist die Komponente.
MTBF

> 200'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: FMBD NEO

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen ENEC 10 VDE Ausweisnummer: 40031052
Prüfzeichen cURus UL UL File Number: E72928


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 60939 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Partner UL_Certification_Body Ausgelegt gemäss UL 1283 Elektromagnetische Interferenzfilter


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt für Anwendungen gemäss IEC/UL 60950 IEC 60950-1 enthält die grundlegenden Anforderungen an die Sicherheit der Geräte in der Informationstechnologie


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/836
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Vorschau


Bild(er) Auswahlbild(er) einer bestimmten Variante zur Anzeige des Typs

Typ


Typ Entspricht einer Produkteserie und enthält unterschiedlich ausgeprägte Varianten. Auf dem Typ werden die Beschreibenden Daten zusammengefasst, Bsp. im Datenblatt

Bestellnummer


Bestellnummer Eineindeutige Artikelnummer zur Platzierung einer Bestellung

Konfigurations-Schlüssel


Konfigurations-Schlüssel Der Konfigurations-Schlüssel eines Produkts besteht aus den zusammengesetzten Schlüsselwerten, welche die verschiedenen möglichen Ausprägungsmerkmale beschreiben.

Kommentar


Kommentar CAD-Zeichnungen dienen nur zu Modellierungszwecken

Modell-Beschreibung


Modell-Beschreibung Stichwortartige Beschreibung des jeweiligen CAD-Modells

IGS


IGS Auch IGES (engl. Abkürzung: Initial Graphics Exchange Specification) genannt. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten.

Step


Step Auch STEP (engl. Abkürzung: Standard for the Exchange of Product Model Data) genant. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten das nach ISO standardisiert ist.

Parasolid


Parasolid Parasolid ist ein Modellierkern für 3D-CAD-Systeme. Er wird entwickelt von einer selbstständigen Business Unit innerhalb der Unigraphics Solutions (UGS), heute Siemens PLM Software.

DXF


DXF (engl. Abkürzung: Drawing Interchange Format) ist ein von der Firma Autodesk spezifiziertes Dateiformat zum CAD-Datenaustausch und wurde für das 2D-CAD-Programm AutoCAD entwickelt. Eine DXF-Datei beschreibt ein CAD-Modell als Text nach dem ASCII-Standard.

FMBD NEO
FMBD-B92C-6412
FMBD-B92C-XXXX
FMBD NEO
FMBD-B92A-0812 FMBD-B92A-1612
FMBD-B92A-xxxx
FMBD NEO
FMBD-B92B-2512 FMBD-B92B-3612
FMBD-B92B-xxxx
FMBD NEO
FMBD-B92D-8012
FMBD-B92D-xxxx
FMBD NEO
FMBD-B92E-J212
FMBD-B92E-xxxx
FMBD NEO
FMBD-B92F-J612 FMBD-B92F-K012
FMBD-B92F-xxxx

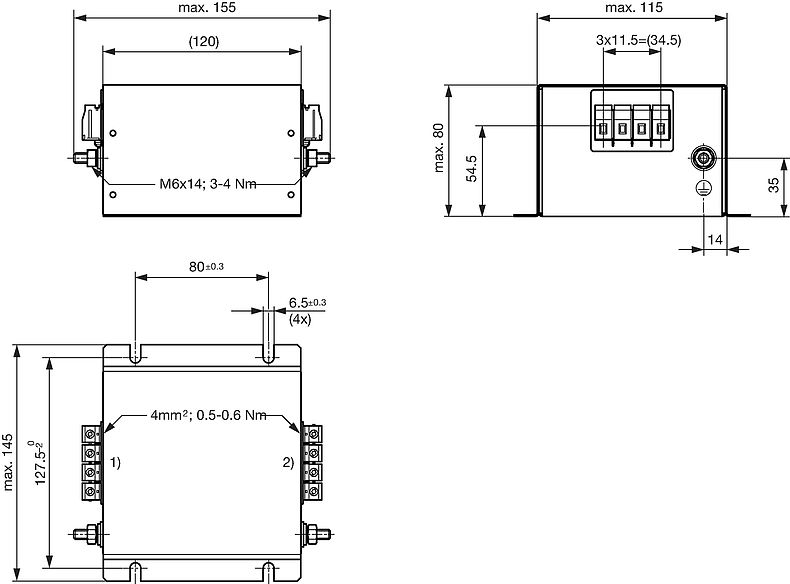

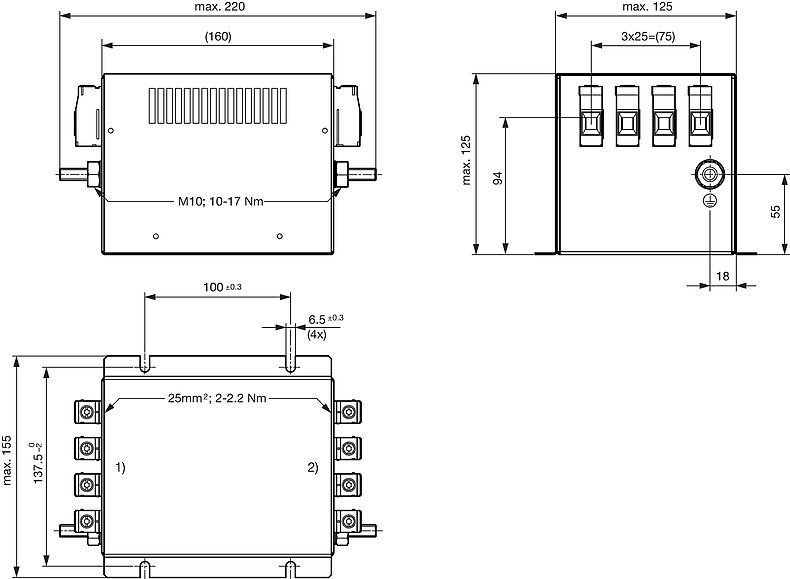

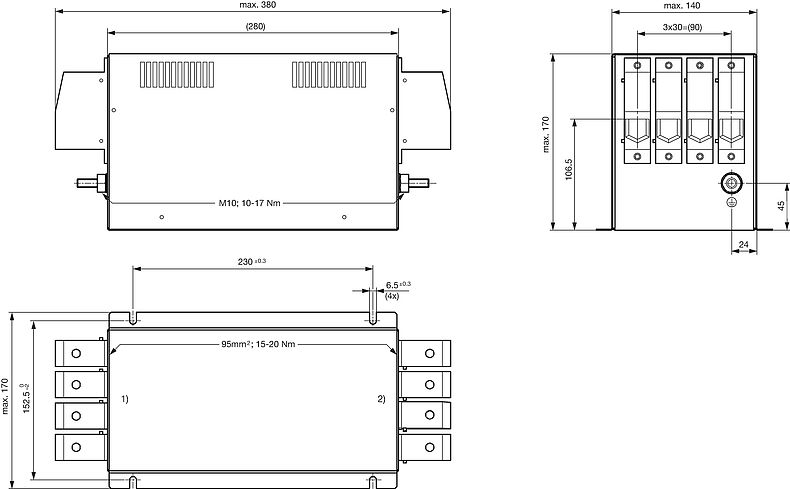

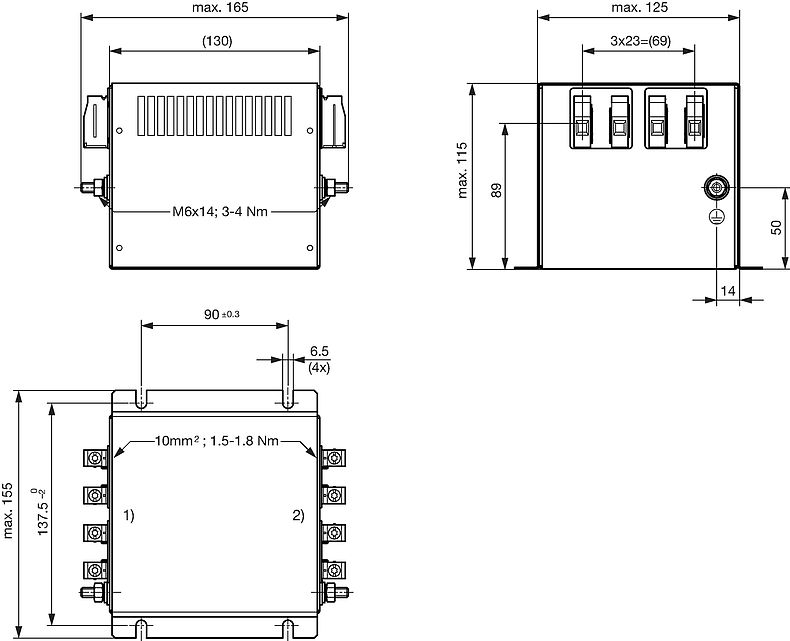

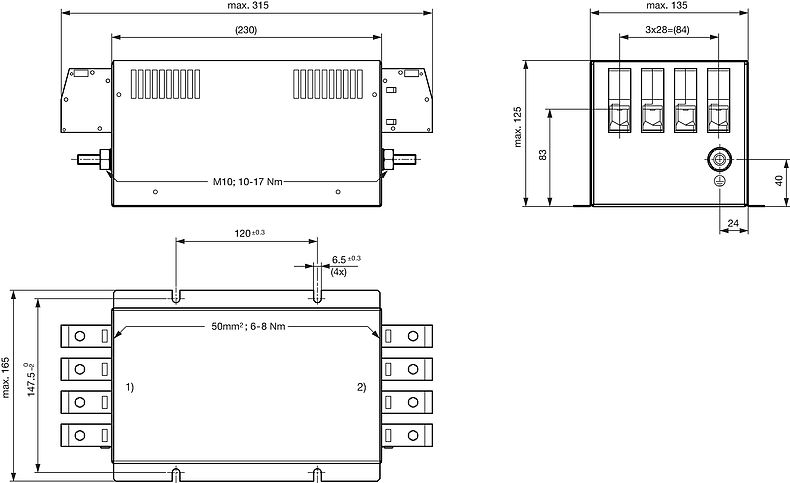

Dimension [mm]

Gehäuse 2A

1) Netz
2) Last
Gehäuse 2B

1) Netz
2) Last
Gehäuse 2C

1) Netz
2) Last
Gehäuse 2D

1) Netz
2) Last
Gehäuse 2E

1) Netz
2) Last
Gehäuse 2F

1) Netz
2) Last

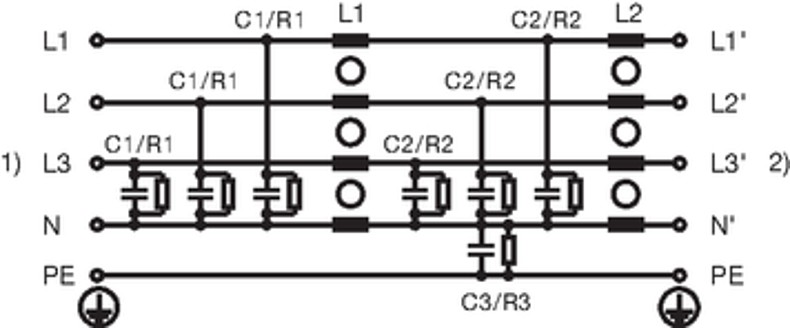

Schaltbilder

1) Netz
2) Last

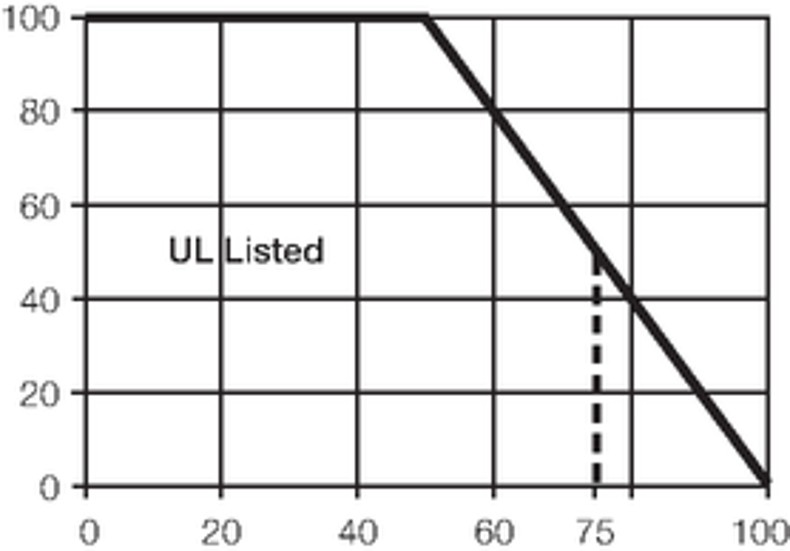

Derating Kurven

Zulässiger Nennstrom als Funktion der Umgebungstemperatur

Zul. Betriebsstrom in % des In
Umgebungstemperatur Tu in °C


Technische Angaben zu den Filterkomponenten

Bemessungsstrom @ Tu 50°C (75°C) [A] L1 [mH] L2 [μH] C1 [μF] C2 [μF] C3 [μF] R1 [MΩ] R2 [MΩ] R3 [MΩ]

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

Filter-Typ
8 (5) 2 4 2.2 2.2 3.4 - 1 2 Industrieversion
16 (11) 1.3 12 2.2 2.2 3.4 - 1 2 Industrieversion
25 (16) 1.6 12 4.7 4.7 3.4 1 1 2 Industrieversion
36 (21) 1 12 4.7 4.7 3.4 1 1 2 Industrieversion
64 (40) 0.7 7.5 4.7 4.7 3.4 1 1 2 Industrieversion
80 (50) 0.6 9 8.2 8.2 3.4 1 1 2 Industrieversion
120 (96) 0.6 9 13.6 13.6 3.4 0.5 0.5 2 Industrieversion
160 (100) 0.4 9 13.6 13.6 3.4 0.5 0.5 2 Industrieversion
200 (140) 0.3 9 13.6 13.6 3.4 0.5 0.5 2 Industrieversion
16 (11) 1.3 12 2.2 2.2 0.05 - 1 2 Ableitstromarme Version
8 (5) 2 4 2.2 2.2 0.05 - 1 2 Ableitstromarme Version
25 (16) 1.6 12 4.7 4.7 0.05 1 1 2 Ableitstromarme Version
36 (21) 1 12 4.7 4.7 0.05 1 1 2 Ableitstromarme Version
64 (40) 0.7 7.5 4.7 4.7 0.05 1 1 2 Ableitstromarme Version
80 (50) 0.6 9 8.2 8.2 0.05 1 1 2 Ableitstromarme Version
120 (96) 0.6 9 13.6 13.6 0.05 0.5 0.5 2 Ableitstromarme Version
160 (100) 0.4 9 13.6 13.6 0.05 0.5 0.5 2 Ableitstromarme Version
200 (140) 0.3 9 13.6 13.6 0.05 0.5 0.5 2 Ableitstromarme Version

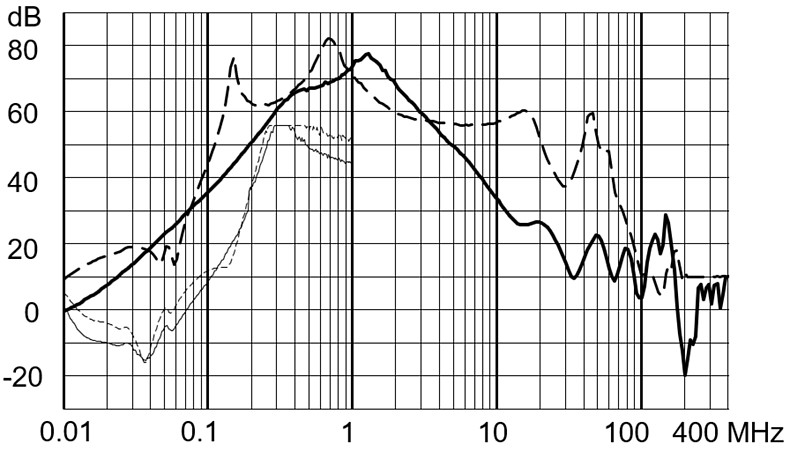

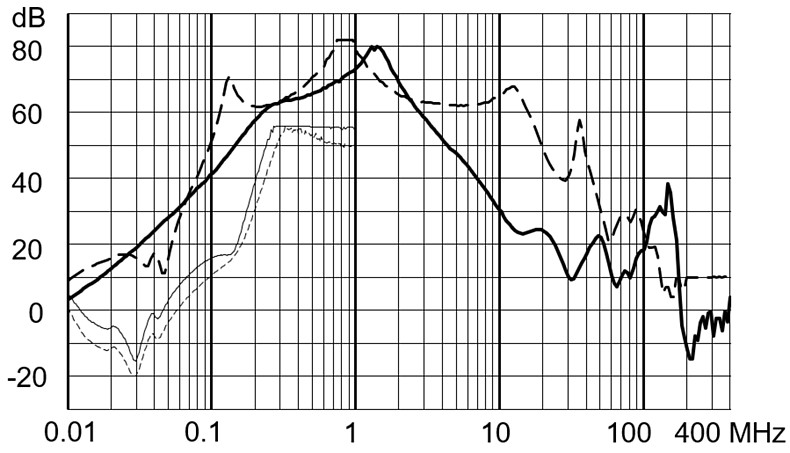

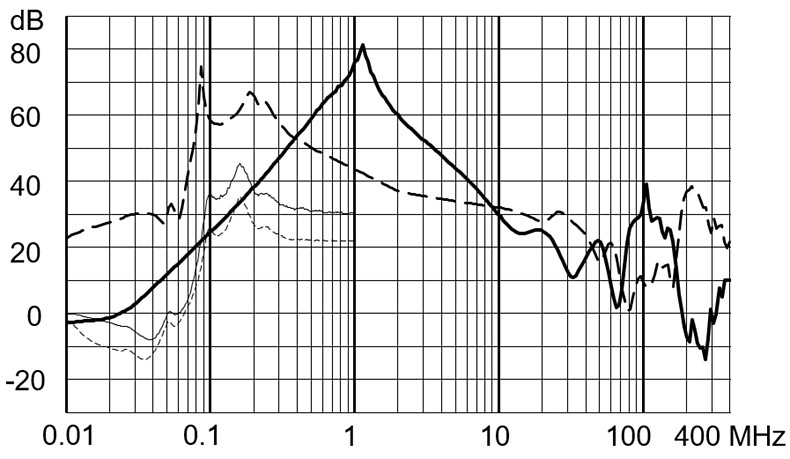

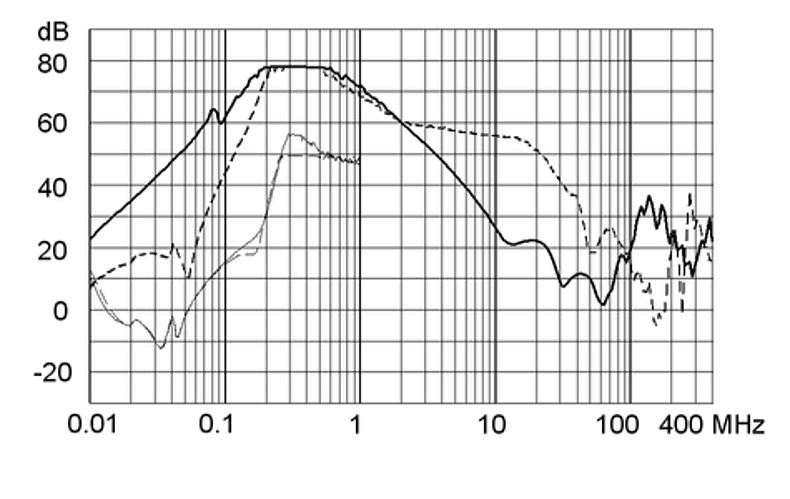

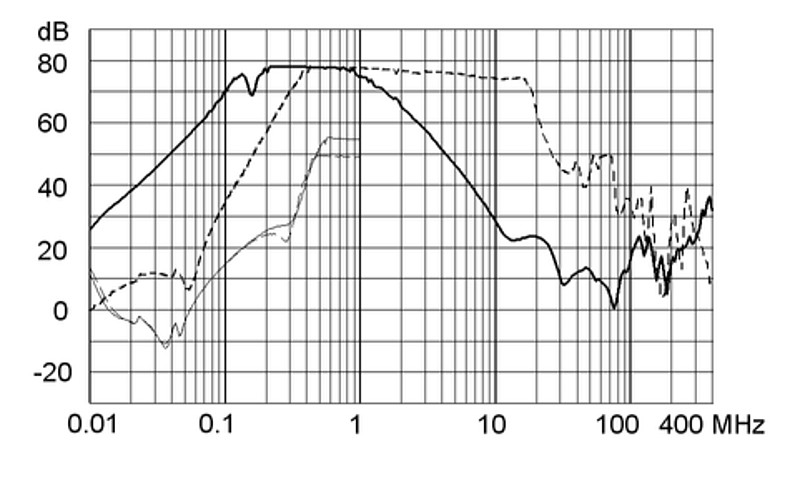

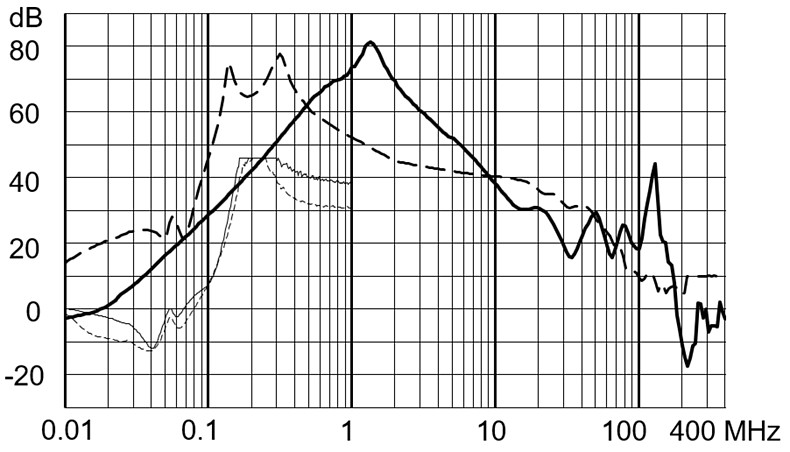

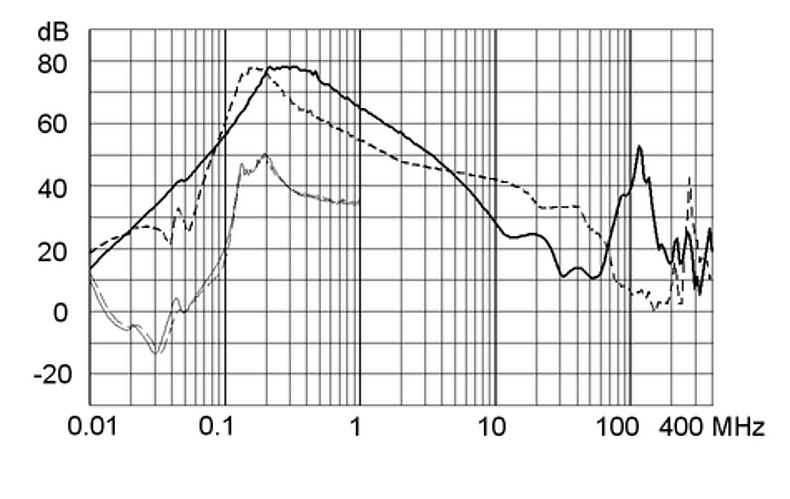

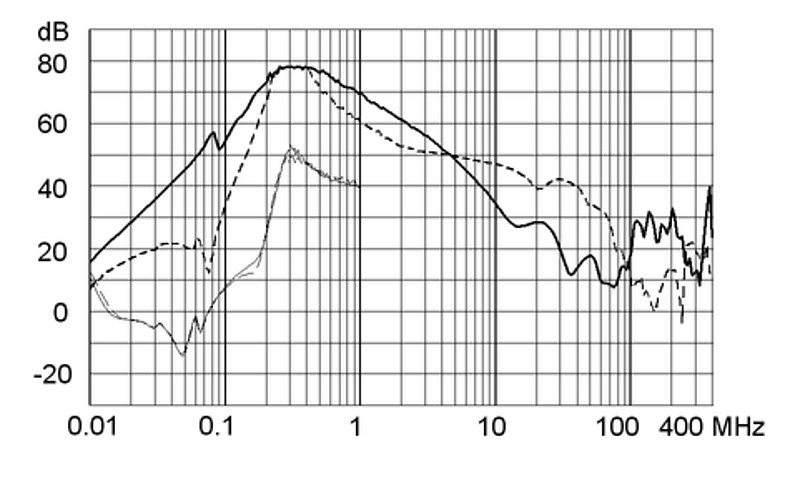

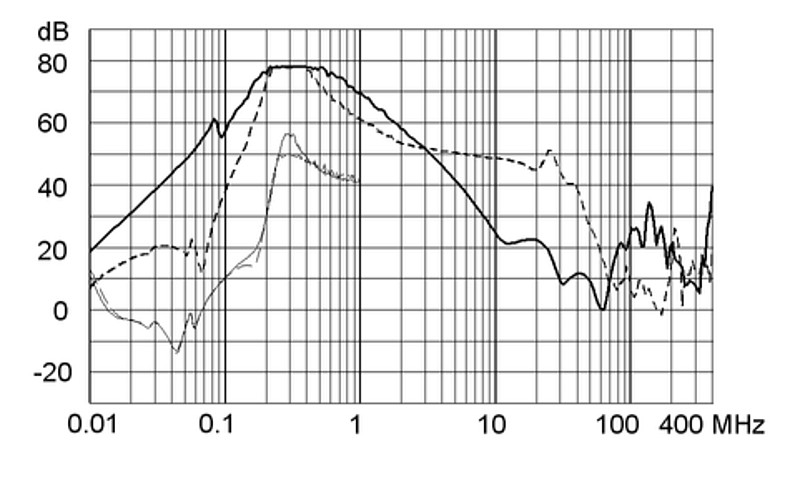

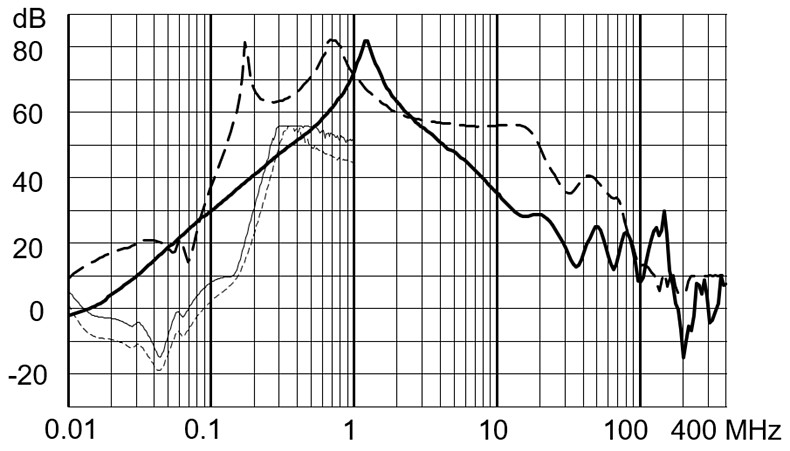

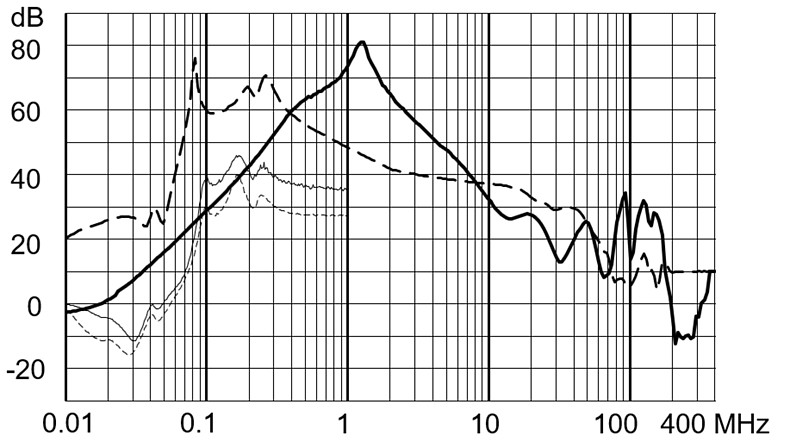

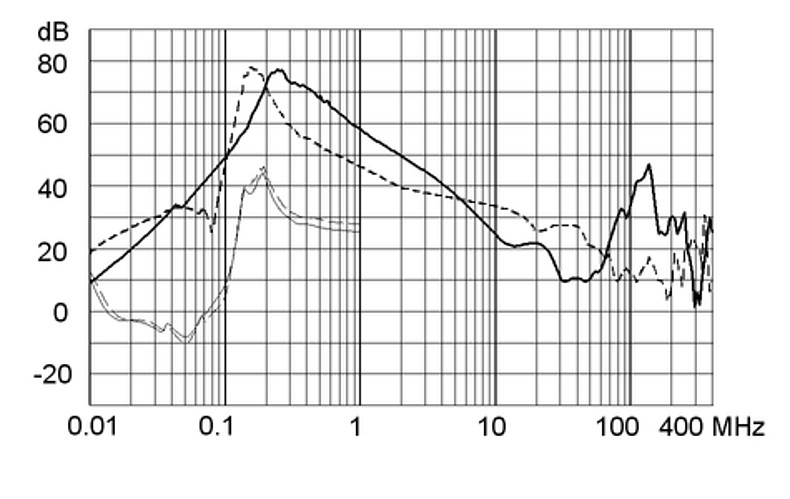

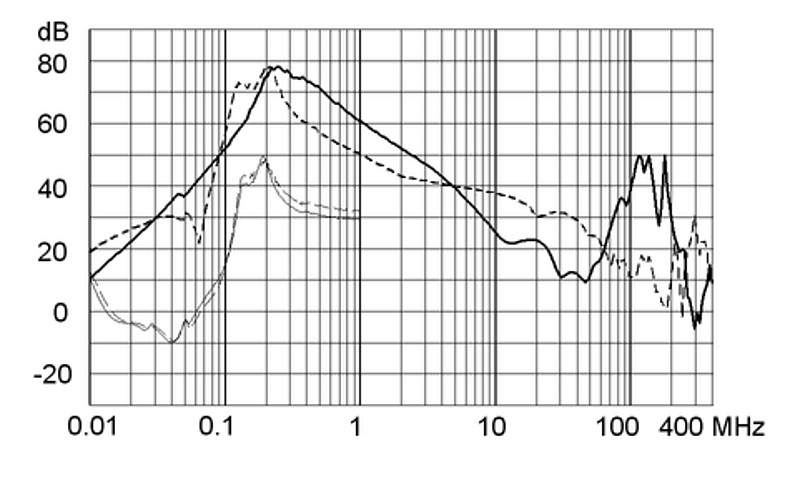

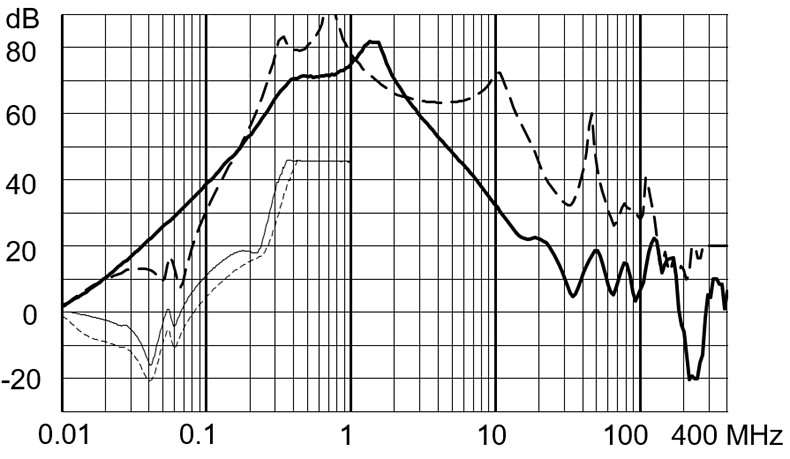

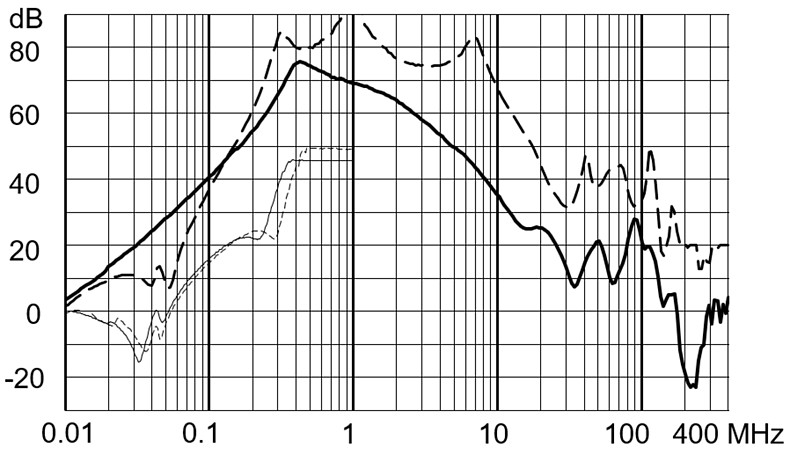

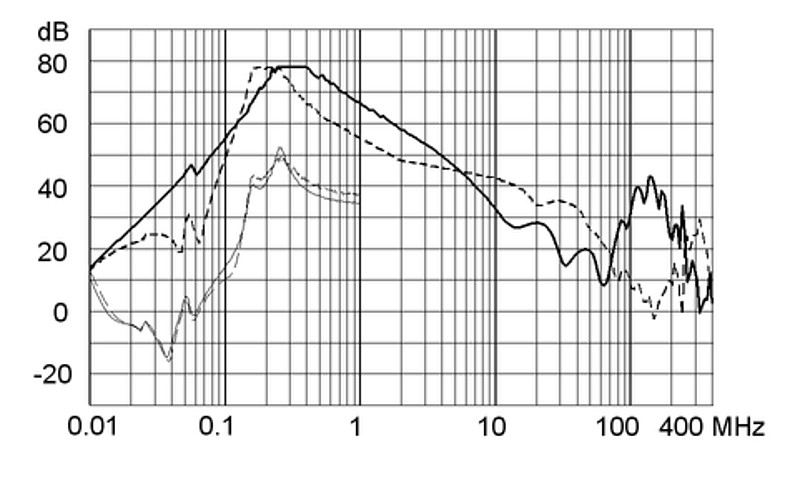

Einfügungsdämpfungen

8 A

16A

25A

36A

64A

80A

120A

160A

200A


Kurze Variantentabelle FMBD NEO Öffne vollständige Tabelle FMBD NEO


Bemessungsstrom @ Tu 50°C (75°C) [A] Verlustleistung [W] Durchgangswiderstand [mΩ] Bestellnummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns, falls die Lieferfrist bei bestimmten Produktvarianten nicht angegeben ist:
Kontakt Formular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Distributor Stock Check

Distributor Stock Check


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referennzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

8 (5) 3.2 12.5 FMBD-B92A-0812 ...
16 (11) 7 6.8 FMBD-B92A-1612  A  ...
25 (16) 9.5 3.8 FMBD-B92B-2512  A  ...
36 (21) 12.5 2.4 FMBD-B92B-3612  A  ...
64 (40) 21.3 1.3 FMBD-B92C-6412  A  ...
80 (50) 22.6 0.88 FMBD-B92D-8012 ...
120 (96) 43.2 0.75 FMBD-B92E-J212 ...
160 (100) 37.9 0.37 FMBD-B92F-J612 ...
200 (140) 41.6 0.26 FMBD-B92F-K012 ...
16 (11) 7 6.8 3-108-667 ...
8 (5) 3.2 12.5 3-110-034 ...
25 (16) 9.5 3.8 3-110-035  A  ...
36 (21) 12.5 2.4 3-110-036  A  ...
64 (40) 21.3 1.3 3-110-037  A  ...
80 (50) 22.6 0.88 3-110-038 ...
120 (96) 43.2 0.75 3-110-039 ...
160 (100) 37.9 0.37 3-110-040 ...
200 (140) 41.6 0.26 3-110-041 ...

Oft verkauft.

1) Maximaler Ableitstrom unter normaler Einsatzbedingung, vorausgesetzt dass alle 3 Phasen und Nullleiter an Netzversorgung und Verbraucher angeschlossen sind. Zurückfliessender Strom, basierend auf dieser Anschlusskonfiguration, erfolgt durch den Nullleiter und nicht als Erdableitstrom.

2) Maximal zu verwendender Leiterquerschnitt; eine Vergleichstabelle AWG zu mm² befindet sich in den allgemeinen technischen Informationen␍https://www.schurter.com/de/FAQ#10

Datum Unterkategorie Sprache Titel Download
21/02/2019
White Paper Deutsch White Paper Ableitströme
24/11/2017
White Paper Englisch (English) White Paper Leakage currents
24/06/2016
PCN Englisch (English) FMBD NEO, FMBC NEO, FMAC ECO, FMER SOL
