FMLB-51  AC Filter, Kostenoptimiert

Serie: FMLB-51

AC Filter, Kostenoptimiert

Kostenlose Musteranfrage

12 Varianten


Beschreibung

  • Netzfilter in standard und medizinal Ausführung
  • 1 stufig
  • Standard Dämpfung

Merkmale

  • Ausgelegt für universelle Industrie-Anwendungen
  • Hohe Einfügungsdämpfung bei Vollast respektive unsymmetrischer Belastung, unabhängig der jeweiligen Netzimpedanz
    Schutz gegen Störspannungen aus dem Netz
    Im Gerät erzeugte Störspannungen werden stark abgeschwächt
  • Speziell für Industrieanwendungen wie: Frequenzumformer, Schrittmotor-Antriebe, USV-Anlagen, Stromrichter
  • Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1
    Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

Weitere Ausführungen auf Anfrage

  • Version mit Litzenanschlüssen

Nenndaten IEC

6 - 20 A @ Tu 40 °C / 250 VAC; 50 Hz

Nenndaten UL/CSA

6 - 20 A @ Tu 40 °C / 125 VAC; 60 Hz

Ableitstrom

standard < 0.35 mA (250 V / 60 Hz)

Spannungsfestigkeit

1.7 kVDC zwischen L-N
2.7 kVDC zwischen L/N-PE
Prüfspannung (2 sec)

Zulässige Betriebstemperatur

-25 °C bis 100 °C

Klimakategorie

25/100/21 gemäss IEC 60068-1

Schutzklasse

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Steckanschlüsse 6.3 x 0.8 mm

Material

Stahl vernickelt

Netzfilter

Standard- und Medizinalversion, IEC 60939, UL 1283, CSA C22.2 no. 8
Technische Details

MTBF

> 200'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: FMLB

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen ENEC_10 VDE Ausweisnummer: 40004673
Prüfzeichen cURus UL UR Ausweisnummer: E72928


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60939 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Prüfzeichen UL Ausgelegt gemäss UL 1283 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA C22.2 no. 8 Filter gegen elektromagnetische Störungen (EMI)


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC 60601-1 Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die grundlegende Sicherheit und die Leistungsfähigkeit


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
Umwelt_Sicherheit Medical SCHURTER AG Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

800840020000006504
LOADING...

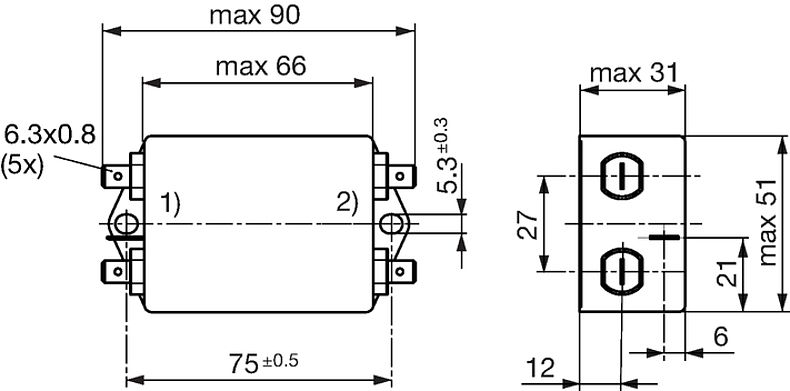

Dimension [mm]

Gehäuse 49

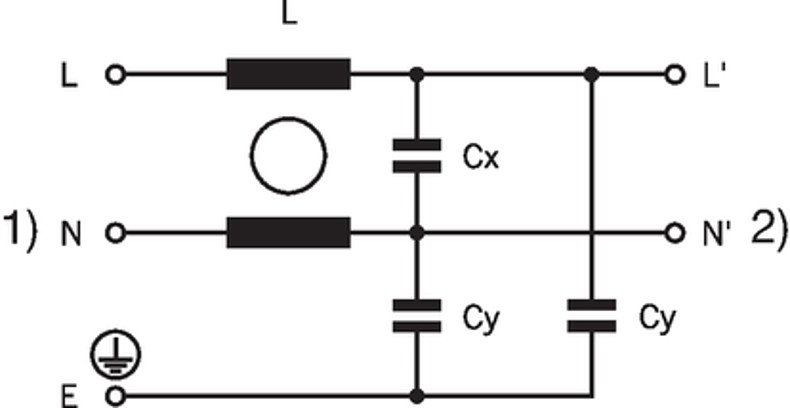

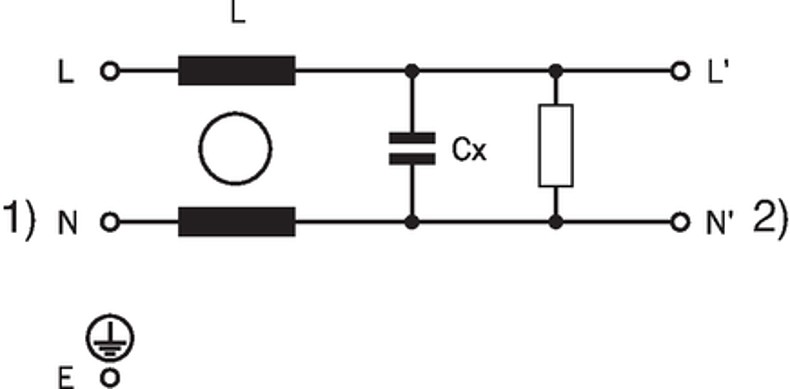

Schaltbilder

Standard Version oder Medizinal M80

1) Netz
2) Last
Medizinalversion (M5)

1) Netz
2) Last

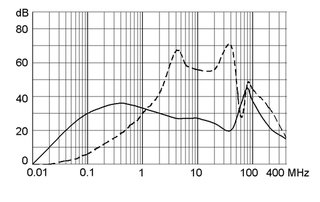

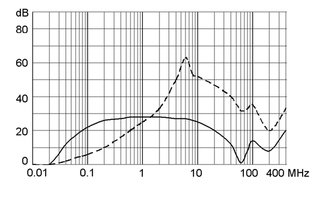

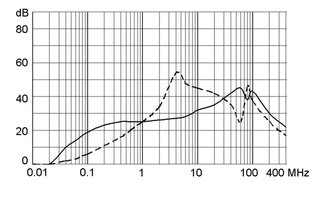

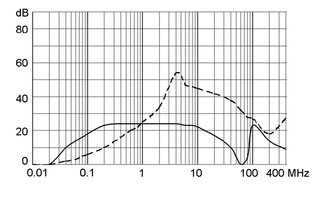

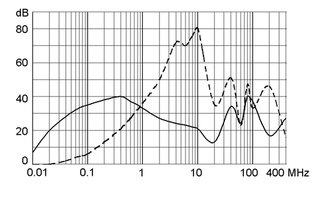

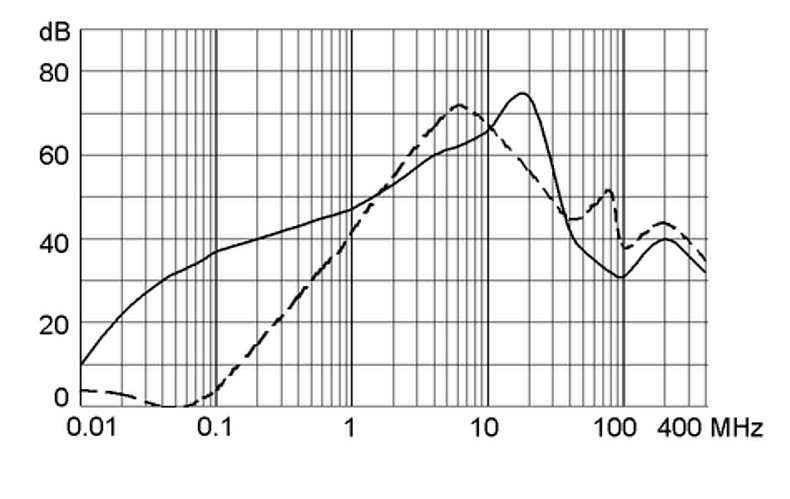

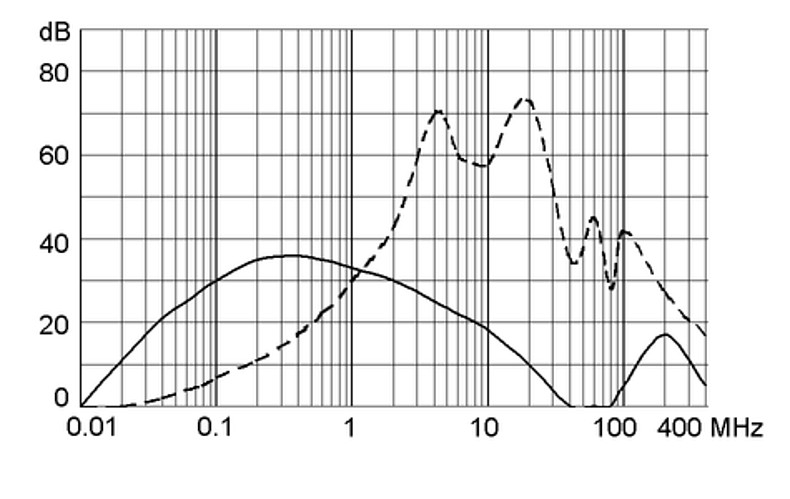

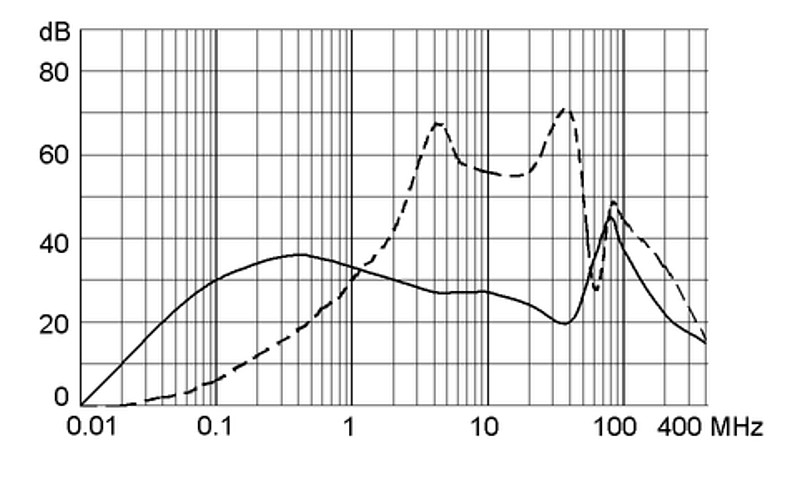

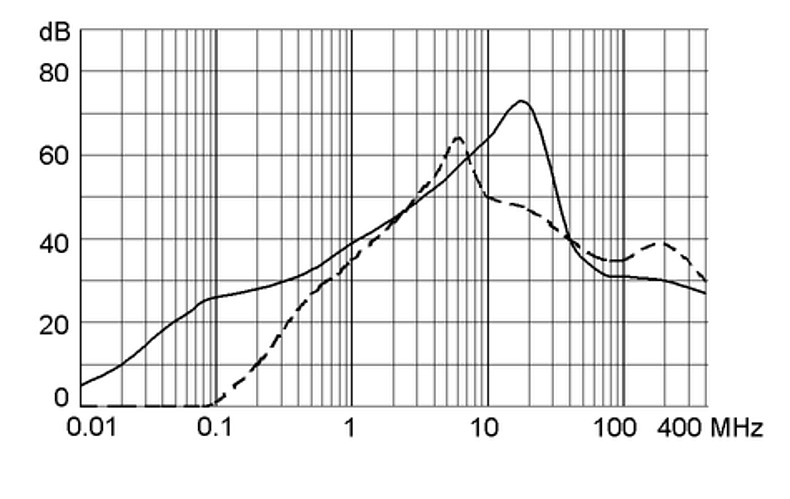

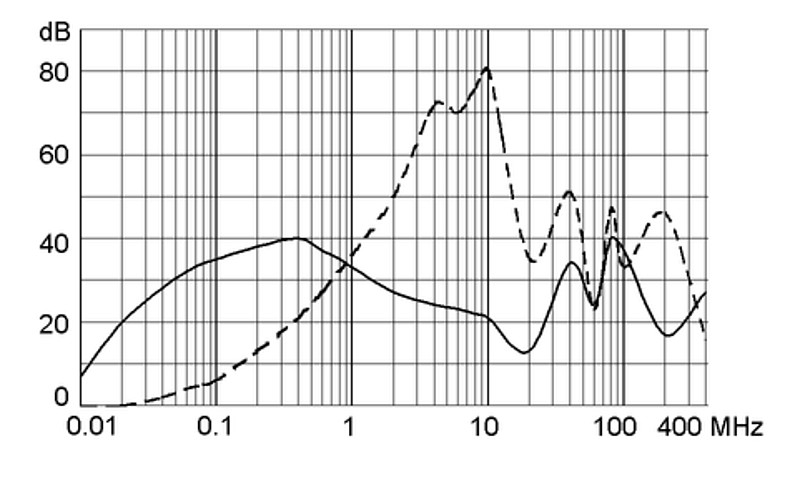

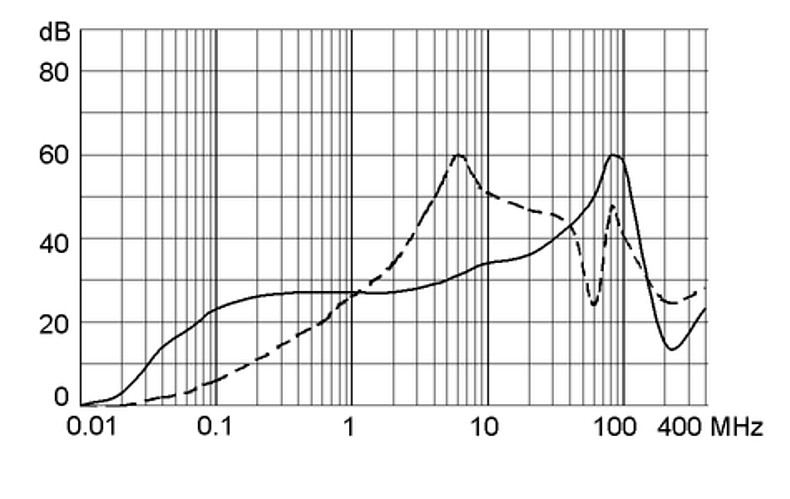

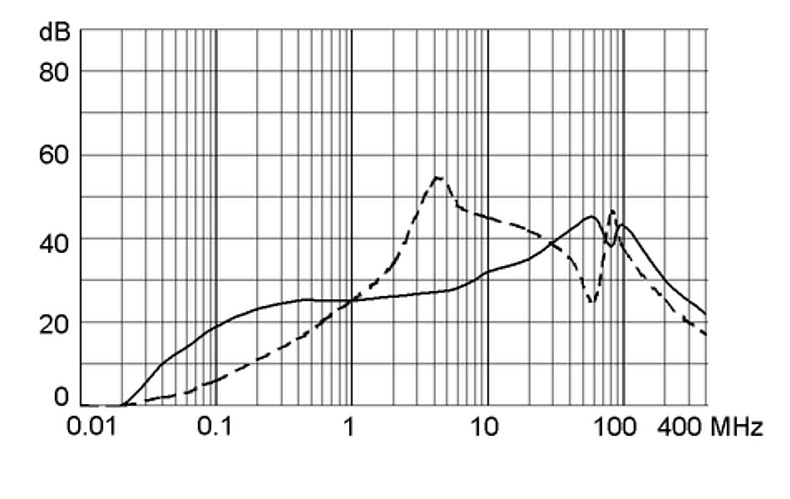

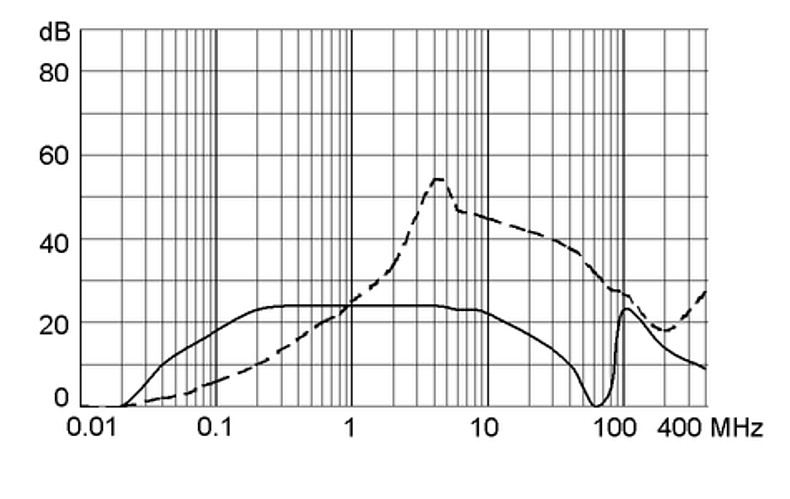

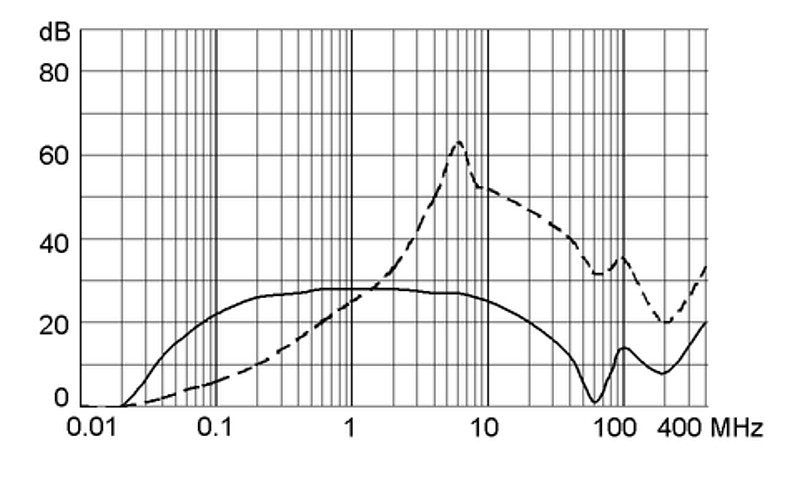

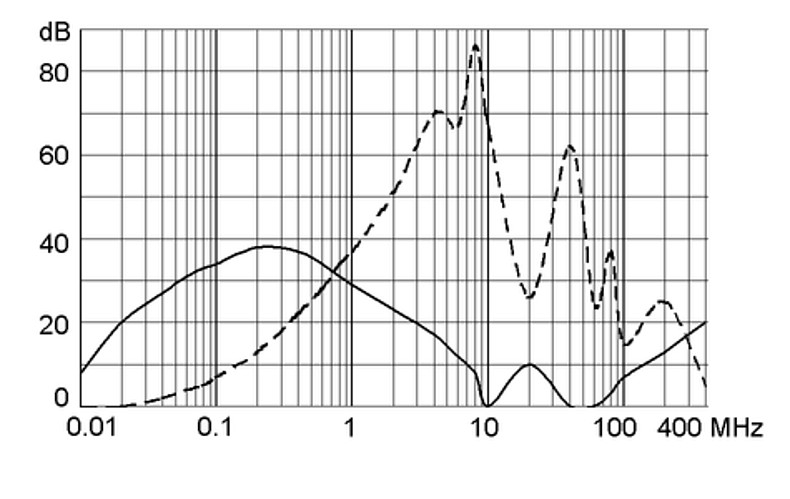

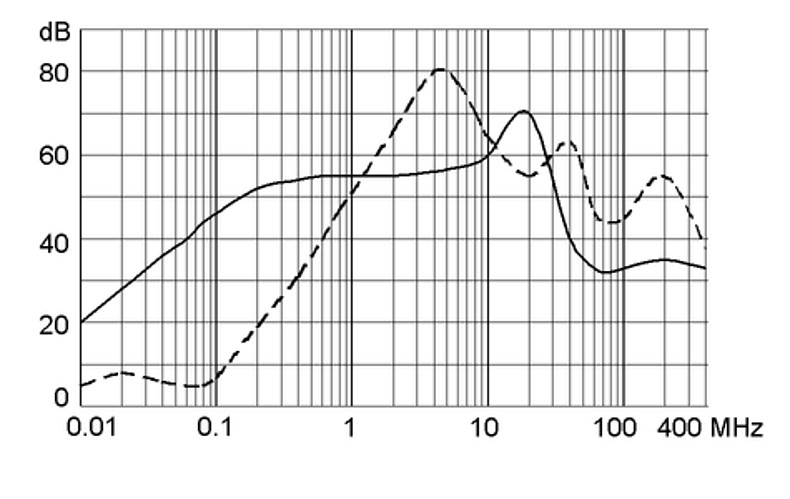

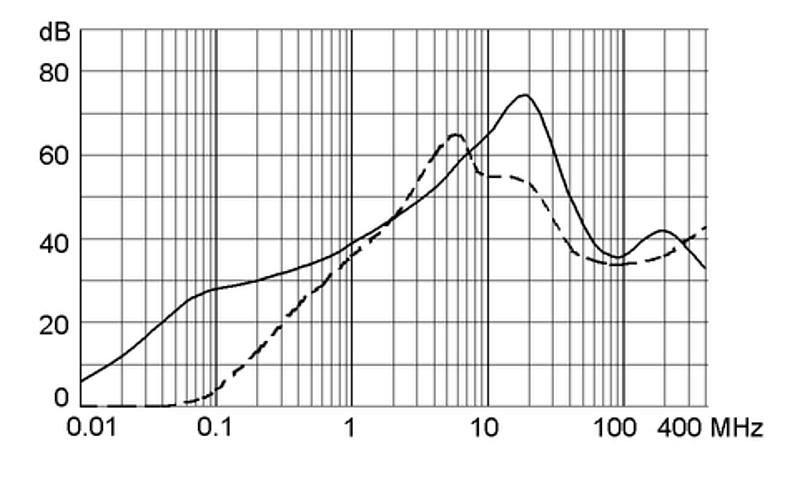

Einfügungsdämpfungen

6 A

10 A

16 A

20 A

6 A

10 A

16 A

20 A

6 A

10 A

16 A

20 A


Kurze Variantentabelle FMLB-51 Öffne vollständige Tabelle FMLB-51

Nennstrom [A] Filter-Typ L [mH] Bestell-Nummer
Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

6 Standardversion 2 x 14 5500.2035 ...
10 Standardversion 2 x 5 5500.2036 ...
16 Standardversion 2 x 2 5500.2037 ...
20 Standardversion 2 x 1.5 5500.2038 ...
6 Medizinalversion (M5) 2 x 14 5500.2082 ...
10 Medizinalversion (M5) 2 x 5 5500.2083 ...
16 Medizinalversion (M5) 2 x 2 5500.2084 ...
20 Medizinalversion (M5) 2 x 1.5 5500.2085 ...
6 Medizinalversion (M80) 2 x 14 5500.2094 ...
10 Medizinalversion (M80) 2 x 5 5500.2095 ...
16 Medizinalversion (M80) 2 x 2 5500.2096 ...
20 Medizinalversion (M80) 2 x 1.5 5500.2097 ...

Verpackungseinheit 10 ST

800840020000006504
LOADING...
Für neue Anwendungen empfehlen wir den Typ (1)
