Schnappbefestigung
Sandwich/rückseitig
PCB

IEC Gerätestecker C14 oder C18
Schraubbefestigung
PCB

Serie

GSP2

IEC Gerätestecker C14 oder C18, Sandwichmontage, PCB-Anschlüsse

39 Varianten

Gerätestecker (Stecker/Dosen)

C14

70° C

C18

70° C

Zulassungen und Konformitäten

Beschreibung

Einbau in Platten: Schnapp- oder Schraubbefestigung auf Leiterplatte, Sandwich / rückseitig:
Gerätestecker, Stifttemperatur 70 °C, Schutzklasse I oder II
V-Lock Verriegelung standardmässig
Für Leiterplatten-Montage

Weitere Ausführungen auf Anfrage

Schutzleiter mit Steck- oder Lötanschlüssen

Detailanfrage zu Typ

Details GSP2

Technische Daten

Zulassungen und Konformitäten

Dimension

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

10 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

15 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 3 kVAC zwischen L-N
> 3 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Für Leiterplatten-Montage : Schutzleiteranschluss: Steck- oder Lötanschlüsse, abgewinkelt oder gerade

Plattendicke S

Details siehe Zeichnung
Schnapper

Sandwich/rückseitig: 1.5/2/2.5/3 mm

Material: Gehäuse

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C14 / C18 gemäss IEC 60320-1,
UL 60320-1, CSA C22.2 no. 60320-1 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I oder II

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: GSP2

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40012767
UL Zulassungen	UL	UR Ausweisnummer: E96454
CCC Zulassungen	CCC	CCC Ausweisnummer: 2006010204183838

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	UL 60320-1	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 60320-1	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
	Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

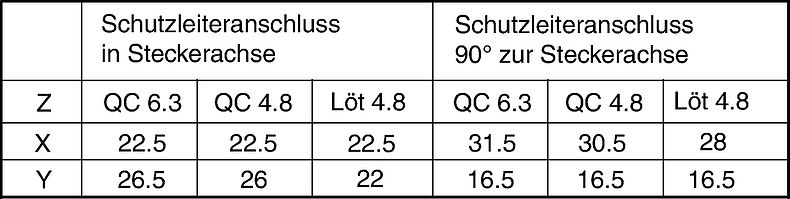

Abmessungen [mm]

	Schnappmontage

	Schraubmontage



	Steckerstift-Achse entspricht der Ausrichtung der Stifte im Gerätestecker



	A: Hintersteckmontage



	B: Sandwich-Montage

Bohrpläne

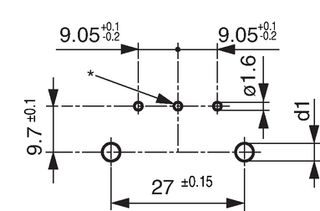

	Bohrplan für Leiterplatte

	* Für Schutzklasse II ist kein Loch erforderlich d1 = 6±0.05 für Schnappmontage, für Leiterplattendicke = 1.6 mm

	Bohrplan für Leiterplatte

	* Für Schutzklasse II ist kein Loch erforderlich d1 = 6±0.05 für Schnappmontage, für Leiterplattendicke = 1.6 mm

Kurze Variantentabelle GSP2 Öffne vollständige Tabelle GSP2

Schutzklasse	PCB Montage	Plattendicke s [mm]	Bestell-Nummer	...

I	Schraub	1.5	GSP2.820C.13	...
I	Schraub	1.5	GSP2.820E.13	...
I	Schraub	1.5	GSP2.8201.13	...
I	Schraub	1.5	GSP2.8203.13	...
I	Schraub	1.0	GSP2.9203.11	...
I	Schraub	1.5	GSP2.9203.13	...
I	Schraub	2.0	GSP2.9203.14	...
I	Schraub	3.0	GSP2.9203.16	...
I	Schraub	1.5	GSP2.9205.13	...
I	Schraub	1.5	GSP2.9213.13	...
I	Schraub	2.5	GSP2.9213.15	...
I	Schraub	3.0	GSP2.9213.16	...
I	Schnapp	1.5	GSP2.810C.13	...
I	Schnapp	3.0	GSP2.911E.16	...
I	Schnapp	1.5	GSP2.8101.13	...
I	Schnapp	1.5	GSP2.9101.13	...
I	Schnapp	1.5	GSP2.9901.13	...
I	Schnapp	1.5	GSP2.9111.13	...
I	Schnapp	1.5	GSP2.8003.13	...
I	Schnapp	1.5	GSP2.9003.13	...
I	Schnapp	1.0	GSP2.9103.11	...
I	Schnapp	1.5	GSP2.9103.13	...
I	Schnapp	2.0	GSP2.9103.14	...
I	Schnapp	2.5	GSP2.9103.15	...
I	Schnapp	3.0	GSP2.9103.16	...
I	Schnapp	1.5	GSP2.9903.13	...
I	Schnapp	1.0	GSP2.8113.11	...
I	Schnapp	1.5	GSP2.8113.13	...
I	Schnapp	1.5	GSP2.9113.13	...
I	Schnapp	2.0	GSP2.9113.14	...
I	Schnapp	3.0	GSP2.9113.16	...
II	Schraub	1.5	GSP2.9200.13	...
II	Schraub	2.0	GSP2.9200.14	...
II	Schraub	3.0	GSP2.9200.16	...
II	Schraub	1.5	GSP2.9210.13	...
II	Schraub	2.0	GSP2.9210.14	...
II	Schnapp	1.5	GSP2.9100.13	...
II	Schnapp	3.0	GSP2.9100.16	...
II	Schnapp	1.5	GSP2.9110.13	...
Weitere Ausführungen auf Anfrage, z.B.: Schutzleiteranschluss gerade oder Steckanschluss 6,3 x 0,8 mm

Verpackungseinheit

50 ST

Variantentabelle GSP2

Schutzklasse	PCB Montage	Plattendicke s [mm]	Leiterplatten-Anschlussraster	Schutzleiteranschluss	Schutzabdeckung	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

I	Schraub	1.5	9.05/9.7	Löt, 90° zur Steckerachse		GSP2.820C.13	50
I	Schraub	1.5	9.05/9.7	Löt, in Steckerachse		GSP2.820E.13	50
I	Schraub	1.5	9.05/9.7	QC 4.8 x 0.8, 90° zur Steckerachse		GSP2.8201.13	50
I	Schraub	1.5	9.05/9.7	QC 4.8 x 0.8, in Steckerachse		GSP2.8203.13	50
I	Schraub	1.0	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9203.11	50
I	Schraub	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9203.13	50
I	Schraub	2.0	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9203.14	50
I	Schraub	3.0	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9203.16	50
I	Schraub	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9205.13	50
I	Schraub	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse	•	GSP2.9213.13	50
I	Schraub	2.5	7/7.3	QC 4.8 x 0.8, in Steckerachse	•	GSP2.9213.15	50
I	Schraub	3.0	7/7.3	QC 4.8 x 0.8, in Steckerachse	•	GSP2.9213.16	50
I	Schnapp	1.5	9.05/9.7	Löt, 90° zur Steckerachse		GSP2.810C.13	50
I	Schnapp	3.0	7/7.3	Löt, in Steckerachse	•	GSP2.911E.16	50
I	Schnapp	1.5	9.05/9.7	QC 4.8 x 0.8, 90° zur Steckerachse		GSP2.8101.13	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, 90° zur Steckerachse		GSP2.9101.13	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, 90° zur Steckerachse		GSP2.9901.13	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, 90° zur Steckerachse	•	GSP2.9111.13	50
I	Schnapp	1.5	9.05/9.7	QC 4.8 x 0.8, in Steckerachse		GSP2.8003.13	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9003.13	50
I	Schnapp	1.0	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9103.11	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9103.13	50
I	Schnapp	2.0	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9103.14	50
I	Schnapp	2.5	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9103.15	50
I	Schnapp	3.0	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9103.16	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse		GSP2.9903.13	50
I	Schnapp	1.0	9.05/9.7	QC 4.8 x 0.8, in Steckerachse	•	GSP2.8113.11	50
I	Schnapp	1.5	9.05/9.7	QC 4.8 x 0.8, in Steckerachse	•	GSP2.8113.13	50
I	Schnapp	1.5	7/7.3	QC 4.8 x 0.8, in Steckerachse	•	GSP2.9113.13	50
I	Schnapp	2.0	7/7.3	QC 4.8 x 0.8, in Steckerachse	•	GSP2.9113.14	50
I	Schnapp	3.0	7/7.3	QC 4.8 x 0.8, in Steckerachse	•	GSP2.9113.16	50
II	Schraub	1.5	7/7.3	-		GSP2.9200.13	50
II	Schraub	2.0	7/7.3	-		GSP2.9200.14	50
II	Schraub	3.0	7/7.3	-		GSP2.9200.16	50
II	Schraub	1.5	7/7.3	-	•	GSP2.9210.13	50
II	Schraub	2.0	7/7.3	-	•	GSP2.9210.14	50
II	Schnapp	1.5	7/7.3	-		GSP2.9100.13	50
II	Schnapp	3.0	7/7.3	-		GSP2.9100.16	50
II	Schnapp	1.5	7/7.3	-	•	GSP2.9110.13	50
Weitere Ausführungen auf Anfrage, z.B.: Schutzleiteranschluss gerade oder Steckanschluss 6,3 x 0,8 mm

Verpackungseinheit

50 ST
