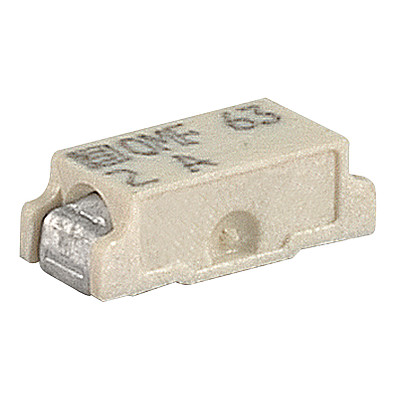

OMF 63  Beispielhaftes Artikelfoto, Beschriftung je nach Bestellnummer
Beispielhaftes Artikelfoto, Beschriftung je nach Bestellnummer

Serie: OMF 63

SMD-Sicherung, 7.4 x 3.1 mm, Flink F, 63 VAC, 63 VDC

Kostenlose Musteranfrage

78 Varianten


Beschreibung

  • Direkt lötbar auf Leiterplatten

Nennspannung

63 VAC, 63 VDC

Nennstrom

0.063 - 10 A

Ausschaltvermögen

50 A

Charakteristik

Flink F

Montage

Leiterplatte,SMT

Zulässige Umgebungstemp.

-40 °C bis 125 °C

Klimakategorie

40/85/21 gemäss IEC 60068-1

Material: Gehäuse

Thermoplast, UL 94V-0

Material: Anschlüsse

Kupferlegierung, verzinnt

Einzelgewicht

0.1 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Schurter_Prüfzeichen, Typ, Nennstrom, Prüfzeichen

Lötverfahren

Reflow, Welle
Lötprofil

Lötbarkeit

245 °C / 3 sec gemäss IEC 60068-2-58, Test Td

Lötwärmebeständigkeit

260 +0/-5 °C / 40 sec gemäss IPC/JEDEC J-STD-020D, Level 1

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Gehäusewiderstand

nach EIA/IS-722, Test 4.7
>100 MΩ (zw. Anschlüssen und Körper)

Entflammbarkeit

min. UL 94V-1
(nach EIA/IS-722, Test 4.12)

Stromfestigkeit

nach EIA/IS-722, Test 4.3.3

Hochfrequente Vibration

MIL-STD-202, Method 204 Condition D

Mechanischer Schock

MIL-STD-202, Method 213 Condition A

Festigkeit der Anschlüsse

MIL-STD-202, Methode 211A
(Biegung auf Platte, 1 mm, 1 Minute)

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: OMF 63

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen cURus UL UR Ausweisnummer: E41599


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner UL_Certification_Body Ausgelegt gemäss UL 248-14 Niederspannungssicherungen - Teil 14: Zusatzsicherungen
Partner CSA_Certification_Body Ausgelegt gemäss CSA22.2 No. 248.14 Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

010010240000000060
LOADING...

Dimension [mm]

Lötflächen

Schmelzzeiten

Nennstrom In 1.0 x In min. 2.0 x In max. 4.0 x In max.
0.063 A - 5 A 4 h 1 s 10 ms
6.3 A - 8 A 4 h 5 s 50 ms
10 A 4 h 20 s 60 ms

Zeit-Strom-Kennlinien

Zeit in Sekunden
Vielfaches des Nennstromes In


Kurze Variantentabelle OMF 63 Öffne vollständige Tabelle OMF 63

Nennstrom [A] Nennspannung [VAC] Nennspannung [VDC] Bestell-Nummer A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


0.063 63 63 3402.0003.11 ...
0.063 63 63 3402.0003.22 ...
0.063 63 63 3402.0003.24 ...
0.1 63 63 3402.0004.11  A  ...
0.1 63 63 3402.0004.22 ...
0.1 63 63 3402.0004.24 ...
0.125 63 63 3402.0049.11 ...
0.125 63 63 3402.0049.22 ...
0.125 63 63 3402.0049.24 ...
0.16 63 63 3402.0005.11 ...
0.16 63 63 3402.0005.22 ...
0.16 63 63 3402.0005.24 ...
0.25 63 63 3402.0006.11  A  ...
0.25 63 63 3402.0006.22 ...
0.25 63 63 3402.0006.24 ...
0.35 63 63 3402.0043.11 ...
0.35 63 63 3402.0043.22 ...
0.35 63 63 3402.0043.24 ...
0.375 63 63 3402.0044.11 ...
0.375 63 63 3402.0044.22 ...
0.375 63 63 3402.0044.24 ...
0.4 63 63 3402.0007.11 ...
0.4 63 63 3402.0007.22 ...
0.4 63 63 3402.0007.24 ...
0.5 63 63 3402.0045.11 ...
0.5 63 63 3402.0045.22 ...
0.5 63 63 3402.0045.24 ...
0.63 63 63 3402.0008.11 ...
0.63 63 63 3402.0008.22 ...
0.63 63 63 3402.0008.24 ...
0.75 63 63 3402.0046.11 ...
0.75 63 63 3402.0046.22 ...
0.75 63 63 3402.0046.24 ...
1 63 63 3402.0009.11  A  ...
1 63 63 3402.0009.22  A  ...
1 63 63 3402.0009.24 ...
1.25 63 63 3402.0010.11 ...
1.25 63 63 3402.0010.22 ...
1.25 63 63 3402.0010.24 ...
1.5 63 63 3402.0047.11 ...
1.5 63 63 3402.0047.22 ...
1.5 63 63 3402.0047.24 ...
1.6 63 63 3402.0011.11 ...
1.6 63 63 3402.0011.22 ...
1.6 63 63 3402.0011.24 ...
2 63 63 3402.0012.11  A  ...
2 63 63 3402.0012.22  A  ...
2 63 63 3402.0012.24 ...
2.5 63 63 3402.0013.11  A  ...
2.5 63 63 3402.0013.22 ...
2.5 63 63 3402.0013.24 ...
3 63 63 3402.0014.11  A  ...
3 63 63 3402.0014.22 ...
3 63 63 3402.0014.24 ...
3.15 63 63 3402.0048.11 ...
3.15 63 63 3402.0048.22 ...
3.15 63 63 3402.0048.24 ...
3.5 63 63 3402.0015.11 ...
3.5 63 63 3402.0015.22 ...
3.5 63 63 3402.0015.24 ...
4 63 63 3402.0016.11  A  ...
4 63 63 3402.0016.22  A  ...
4 63 63 3402.0016.24 ...
5 63 63 3402.0017.11  A  ...
5 63 63 3402.0017.22  A  ...
5 63 63 3402.0017.24 ...
6.3 63 63 3402.0018.11 ...
6.3 63 63 3402.0018.22 ...
6.3 63 63 3402.0018.24 ...
7 63 63 3402.0019.11 ...
7 63 63 3402.0019.22 ...
7 63 63 3402.0019.24 ...
8 63 63 3402.0020.11  A  ...
8 63 63 3402.0020.22 ...
8 63 63 3402.0020.24 ...
10 63 63 3402.0040.11  A  ...
10 63 63 3402.0040.22 ...
10 63 63 3402.0040.24 ...

Oft verkauft.

1) 50 A @ 63 VAC, cos φ = 0.99 - 1; 50 A @ 63 VDC tau < 1 ms

Verpackungseinheit
gem. IEC 60286-3 Typ 2a
.xx = .11 100 St. in ESD-Plastikbeutel
.xx = .22 750 St. in Blistergurt [W: 16mm und P1: 8mm] auf Spule [A: 18cm]
.xx = .24 3000 St. in Blistergurt [W: 16mm and P1: 8mm] auf Spule [A: 33cm]
