PFMF PFMF - SMD-Sicherung PTC 4.6 x 3.2 mm de IM0005631

Serie: PFMF

SMD-Sicherung, PTC, Baugrösse 1812, 4.6 x 3.2 mm, 60 VDC

Kostenlose Musteranfrage

15 Varianten

Zulassungen und Konformitäten
CAD

Beschreibung PFMF

Beschreibung

  • 100% kompatibel mit dem PFMD Typ Direkt lötbar auf Leiterplatte

Anwendungen

  • Harddisks
  • Hauptplatinen für PC's
  • Peripheriegeräte von PC's
  • PCMCIA-Karten
  • USB Anschlussschutz
Detailanfrage zu Typ

Details PFMF

detailsTechnische Daten detailsZulassungen und Konformitäten detailsCAD-Zeichnungen detailsDimension detailsElektrische Kennwerte

V max

6.0 - 60.0 VDC

Imax

10 - 100 A

I hold

0.1 - 2.6 A

Befestigung

Leiterplatte,SMT

Zulässige Betriebstemperatur

-40 °C bis 85 °C

Material: Anschlüsse

Chemisch vernickelt, hauchvergoldet

Gewicht

0.025 g

Lagerbedingungen

0 °C bis 40 °C, max. 70% r.F.

Stempelung

I hold, Datumscode

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

245 °C / 3 sec

Lötwärmebeständigkeit

260 °C / 10 sec

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Passive Alterung

+85 °C, 1000 Stunden -> +/- 5% typische Widerstandsänderung

Alterung in Feuchtigkeit

+85 °C, 85% r.F., 1000 Stunden -> +/- 5% typische Widerstandsänderung

Thermischer Schock

+85 °C bis -40 °C, 20 Zyklen -> +/- 10% typische Widerstandsänderung

Vibration

MIL-STD-883C, Methode 2007.1, Messbedingung A

Lösungsmittelbeständigkeit

MIL-STD-202, Method 215

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: PFMF

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen TÜV
TUEV Zulassungen
TUEV Technischer Überwachungsverein
Prüfzeichen cURus
UL Zulassungen
UL UR Ausweisnummer: E172175

Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 62319-1-1 Temperaturabhängige Widerstände aus Polymerwerkstoffen. Teil 1-1: Anwendung für die Strombegrenzung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 62319-1-1 Geräteschutzsicherungen - Teil 2: Feinsicherungseinsätze
Partner UL_Certification_Body Ausgelegt gemäss UL 1434 Thermistorartige Geräte
Partner CSA_Certification_Body Ausgelegt gemäss CSA 22.2 No. 0 TIL No. CA-3A Allgemeine Anforderungen - Kanadischer elektrischer Code, Teil II

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration
CE-Konformitätserklärung
SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA
UKCA-Konformitätserklärung
SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif
RoHS
SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps
China RoHS
SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH
REACH
SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

010010260000000146
LOADING...

Dimension [mm]

PFMF_Massbild_Anschlussflächen
Lötflächen
Kennzeichnung
PFMF_Massbild_Part_Marking

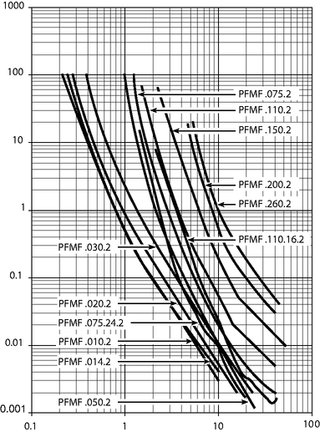

Zeit-Strom-Kennlinien

Auslösezeit in Sekunden
PFMF_Auslösekennlinie_a
Fehlerstrom in Amperes

Abmessungen PFMF Öffne vollständige Tabelle PFMF

A min [mm] A max [mm] B min [mm] Bestell-Nummer A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

 Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

4.37 4.73 3.07 PFMF.010.2  A  ...
4.37 4.73 3.07 PFMF.014.2  A  ...
4.37 4.73 3.07 PFMF.020.2  A  ...
4.37 4.73 3.07 PFMF.030.2  A  ...
4.37 4.73 3.07 PFMF.050.2  A  ...
4.37 4.73 3.07 PFMF.075.2  A  ...
4.37 4.73 3.07 PFMF.075.24.2 ...
4.37 4.73 3.07 PFMF.110.2 ...
4.37 4.73 3.07 PFMF.110.16.2 ...
4.37 4.73 3.07 PFMF.125.2 ...
4.37 4.73 3.07 PFMF.150.2 ...
4.37 4.73 3.07 PFMF.160.2 ...
4.37 4.73 3.07 PFMF.200.2 ...
4.37 4.83 3.07 PFMF.250.16.2 ...
4.37 4.73 3.07 PFMF.260.2 ...

█ Oft verkauft.

Verpackungseinheit
gem. IEC 60286-3 Typ 2a
PFMF.010.2 - PFMF.030.2 1500 St. in Blistergurt [W: 12mm und P1: 8mm] auf Spule [A: 18cm]
PFMF.050.2 + PFMF.260.2 2000 St. in Blistergurt [W: 12mm und P1: 8mm] auf Spule [A: 18cm]

Thermische Derating-Kurve Ihold [A] PFMF Öffne vollständige Tabelle PFMF

Bestell-Nummer -40 °C -20 °C Bestell-Nummer A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

 Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

PFMF.010.2 0.16 0.14 PFMF.010.2  A  ...
PFMF.014.2 0.23 0.19 PFMF.014.2  A  ...
PFMF.020.2 0.29 0.26 PFMF.020.2  A  ...
PFMF.030.2 0.44 0.39 PFMF.030.2  A  ...
PFMF.050.2 0.77 0.68 PFMF.050.2  A  ...
PFMF.075.2 1.15 1.01 PFMF.075.2  A  ...
PFMF.075.24.2 1.15 1.01 PFMF.075.24.2 ...
PFMF.110.2 1.59 1.43 PFMF.110.2 ...
PFMF.110.16.2 1.59 1.43 PFMF.110.16.2 ...
PFMF.125.2 1.8 1.63 PFMF.125.2 ...
PFMF.150.2 2.17 1.95 PFMF.150.2 ...
PFMF.160.2 2.3 2.2 PFMF.160.2 ...
PFMF.200.2 3.08 2.71 PFMF.200.2 ...
PFMF.250.16.2 3.9 3.42 PFMF.250.16.2 ...
PFMF.260.2 4 3.52 PFMF.260.2 ...

█ Oft verkauft.

Verpackungseinheit
gem. IEC 60286-3 Typ 2a
PFMF.010.2 - PFMF.030.2 1500 St. in Blistergurt [W: 12mm und P1: 8mm] auf Spule [A: 18cm]
PFMF.050.2 + PFMF.260.2 2000 St. in Blistergurt [W: 12mm und P1: 8mm] auf Spule [A: 18cm]

Elektrische Daten bei 23 °C PFMF Öffne vollständige Tabelle PFMF

V max [VDC] I max [A] I hold [A] Bestell-Nummer A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

 Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

60.0 40 0.1 PFMF.010.2  A  ...
60.0 40 0.14 PFMF.014.2  A  ...
30.0 80 0.2 PFMF.020.2  A  ...
30.0 10 0.3 PFMF.030.2  A  ...
15.0 100 0.5 PFMF.050.2  A  ...
13.2 100 0.75 PFMF.075.2  A  ...
24.0 40 0.75 PFMF.075.24.2 ...
6.0 100 1.1 PFMF.110.2 ...
16.0 100 1.1 PFMF.110.16.2 ...
6.0 100 1.25 PFMF.125.2 ...
6.0 100 1.5 PFMF.150.2 ...
8.0 100 1.6 PFMF.160.2 ...
8.0 40 2 PFMF.200.2 ...
16.0 100 2.5 PFMF.250.16.2 ...
6.0 100 2.6 PFMF.260.2 ...

█ Oft verkauft.

Verpackungseinheit
gem. IEC 60286-3 Typ 2a
PFMF.010.2 - PFMF.030.2 1500 St. in Blistergurt [W: 12mm und P1: 8mm] auf Spule [A: 18cm]
PFMF.050.2 + PFMF.260.2 2000 St. in Blistergurt [W: 12mm und P1: 8mm] auf Spule [A: 18cm]
