productphoto

Serie: RTS

New_Logo Kostenlose Musteranfrage

SMD Temperaturschutzsicherung für hohe Ströme

2 Varianten


Beschreibung RTS

Beschreibung

  • Patentierte SMD Thermosicherung als Schutz gegen thermisches Durchgehen von Leistungshalbleiter wie: MOSFET's, IC's, IGBT's, Triac's, SCR's, usw.
  • Dient zur physikalischen Absicherung für den Fall, wenn alle auf Software basierten Sicherheitsmassnahmen versagt haben

Alleinstellungsmerkmale

  • Kann Nennspannungen bis zu 60VDC sauber trennen
  • Reflow kompatibel mittels nachgelagerter mechanischer Aktivierung
  • Galvanische Trennung findet komplett im Innern der RTS Thermosicherung statt
  • Kleinste Baugrösse mit nur zwei Kontakten

Anwendungen

  • Überall wo Leistungstransistoren im Einsatz sind
  • Automobilbranche: Kühlgebläseanwendungen, ABS Servolenkung, PTC-Heizungen, HVAC, Glühkerzen, Dieselheizkörper
  • Industrie: Batterie-Schutz, Netzteile, Beleuchtung Vorschaltgeräte, H-Brücken-Schaltungen, Motorantriebe

Weitere Ausführungen auf Anfrage

  • Temperaturschutz mit integriertem Shunt
  • Temperaturschutz mit integrierter Schmelzsicherung
Datum Kategorie Unterkategorie Sprache Titel Download
18/05/2018
Produkte White Paper Englisch (English) White Paper AEC-Q200
18/05/2018
Produkte Application Note Englisch (English) Application Note Thermal Runaway
29/01/2018
Produkte PCS Englisch (English) RTS PCS

Nennspannung

60 VDC

Ausschaltvermögen

400 A

Betriebsstrom

bis zu 100 A

Montage

Leiterplatte,SMT

Zulässige Betriebstemperatur

-40 °C bis +150 °C

Auslösetemperatur

210 °C

Material: Gehäuse

Kunststoff

Material: Anschlüsse

Kupferlegierung, verzinnt

Einzelgewicht

0.75 g

Lagerbedingungen

0 °C bis 40 °C, max. 70% r.F.

Stempelung

Varianten-Code, Lot Nr.

Maximale Reflowtemperatur

260 °C (peak)

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

245 °C / 3 sec gemäss IEC 60068-2-58

Lötwärmebeständigkeit

260 °C / 30 sec gemäss IPC/JEDEC J-STD-020D, Level 1

Aktivierungskraft

Fa = max. 50 N

Aktivierungsweg

Sa = 1.1 ± 0.1 mm

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details zu Zulassungen

SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 134485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt für Anwendungen gemäss IEC/UL 60950 IEC 60950-1 enthält die grundlegenden Anforderungen an die Sicherheit der Geräte in der Informationstechnologie


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG EU Richtlinie RoHS 2011/65/EU
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
Tabellenbild AECQ200 SCHURTER AG AEC-Q200 ist ein Prüfstandard für passive Bauteile welche in Automomobilanwendungen eingesetzt werden. SCHURTER prüft Komponenten gemäss Kundenvereinbarung und ist zertifiziert nach IATF 16949.

Vorschau


Bild(er) Auswahlbild(er) einer bestimmten Variante zur Anzeige des Typs

Typ


Typ Entspricht einer Produkteserie und enthält unterschiedlich ausgeprägte Varianten. Auf dem Typ werden die Beschreibenden Daten zusammengefasst, Bsp. im Datenblatt

Bestellnummer


Bestellnummer Eineindeutige Artikelnummer zur Platzierung einer Bestellung

Konfigurations-Schlüssel


Konfigurations-Schlüssel Der Konfigurations-Schlüssel eines Produkts besteht aus den zusammengesetzten Schlüsselwerten, welche die verschiedenen möglichen Ausprägungsmerkmale beschreiben.

Kommentar

Modell-Beschreibung


Modell-Beschreibung Stichwortartige Beschreibung des jeweiligen CAD-Modells

IGS


IGS Auch IGES (engl. Abkürzung: Initial Graphics Exchange Specification) genannt. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten.

Step


Step Auch STEP (engl. Abkürzung: Standard for the Exchange of Product Model Data) genant. Ist ein weit verbreitetes programmunabhängiges Austauschformat für 3D-CAD Daten das nach ISO standardisiert ist.

Parasolid


Parasolid Parasolid ist ein Modellierkern für 3D-CAD-Systeme. Er wird entwickelt von einer selbstständigen Business Unit innerhalb der Unigraphics Solutions (UGS), heute Siemens PLM Software.

DXF


DXF (engl. Abkürzung: Drawing Interchange Format) ist ein von der Firma Autodesk spezifiziertes Dateiformat zum CAD-Datenaustausch und wurde für das 2D-CAD-Programm AutoCAD entwickelt. Eine DXF-Datei beschreibt ein CAD-Modell als Text nach dem ASCII-Standard.

RTS
3-104-513 3-104-514
RTS-AC100

Dimension [mm]

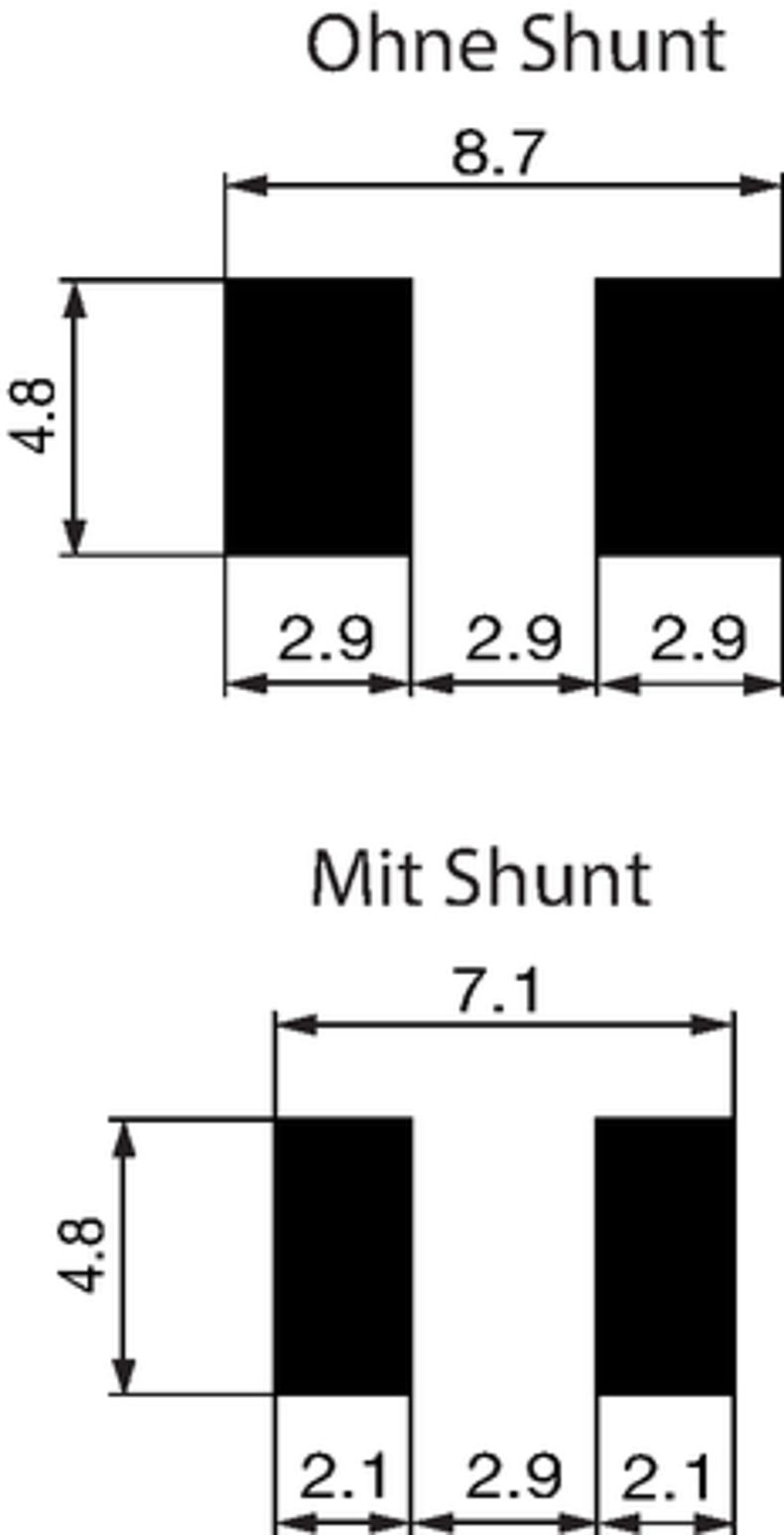

Reflow Lötflächen

Aktivierungsstatus

Deaktiviert



Aktiviert: muss nach dem Reflow-Prozess mechanisch aktiviert werden

Aktivierungsspezifikation

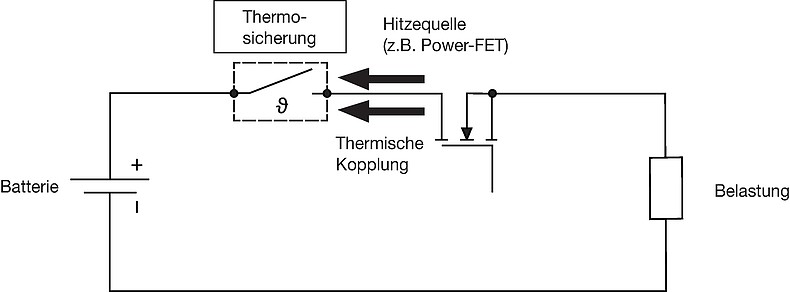

Schaltbilder


Kurze Variantentabelle RTS


Kaltwiderstand typ. (max.) Verpackungseinheit [ST] Bestell-Nummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.

Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.

Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:

www.schurter.xx/art/[Bestell-Nummer]

wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]


A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:

- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.

Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:

Produktverfügbarkeit SCHURTER
Kontaktieren Sie uns, falls die Lieferfrist bei bestimmten Produktvarianten nicht angegeben ist:

Kontaktformular

Gratismuster

Gratismuster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Distributor Stock Check

Distributor Stock Check


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referennzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.

Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.

Lagerbestand Distributor

...

95 μΩ (120 μΩ) 100 3-104-513 ...
95 μΩ (120 μΩ) 750 3-104-514 ...

Nennstrom: < 100 A

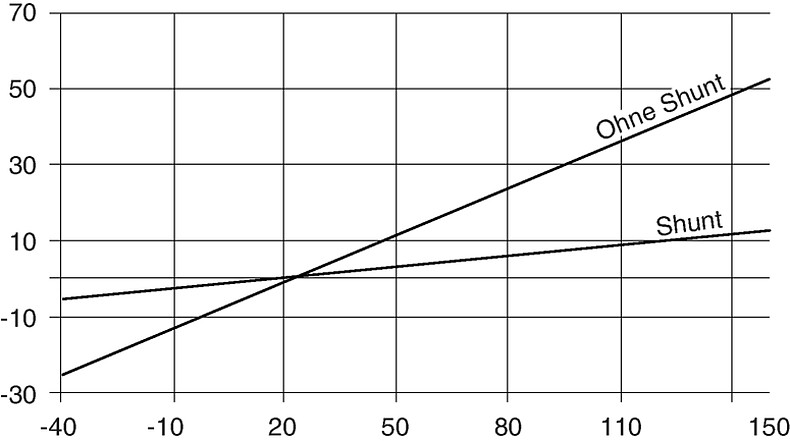

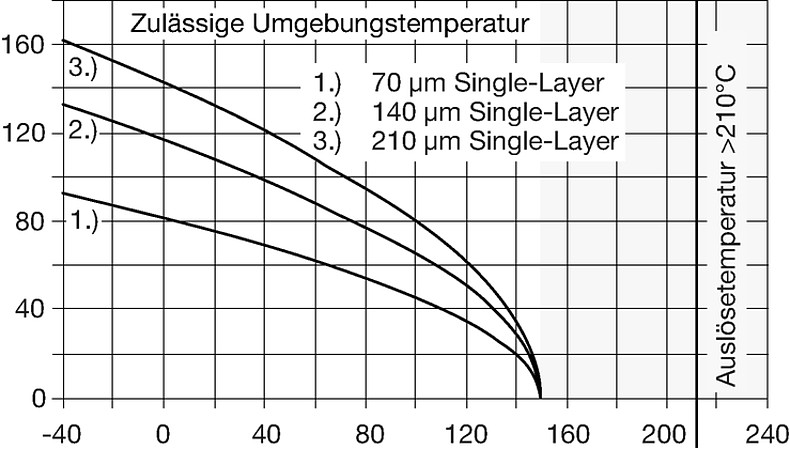

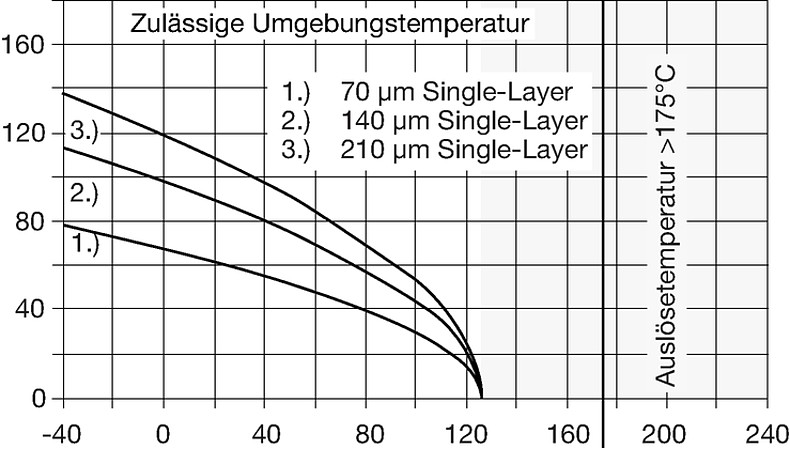

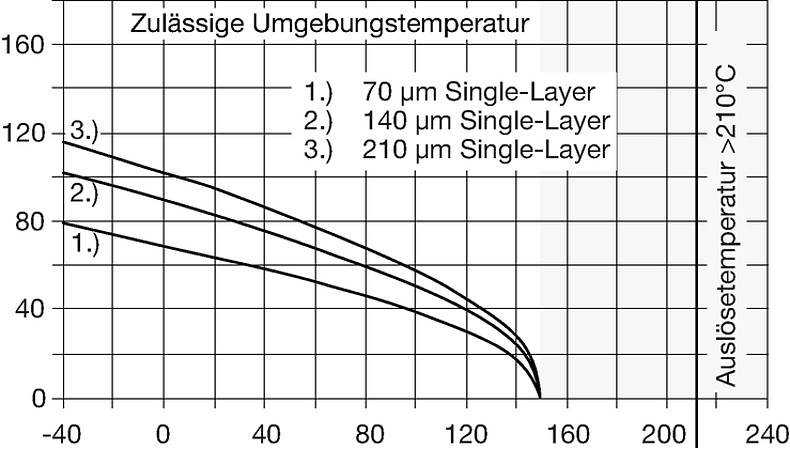

Nennstrom hängt von der Implementation auf der Platine ab (Cu Fläche/ Dicke)

Ausschaltvermögen: 400 A @ 24 VDC (> 18 μH) / 200 A @ 50 VDC (> 27 μH) / 170 A @ 60 VDC (> 32 μH)

Alle Messungen an einer Platine nach IEC 60127-4 mit 20 mm Spurweite und 70 μm Kupferschichtdicke
