54 Varianten
Nennspannung
250 VAC
Nennstrom
0.05 - 20 A
Ausschaltvermögen
35 A - 125 A
Charakteristik
Träge T
Montage
Leiterplatte,SMT
Zulässige Umgebungstemp.
-55 °C bis 125 °C
Klimakategorie
55/125/21 gemäss IEC 60068-1

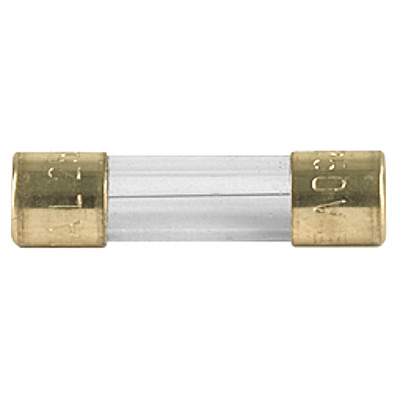

Material: Gehäuse
Glas
Material: Anschlüsse
Kupferlegierung, vergoldet
Einzelgewicht
1.05 g
Lagerbedingungen
0 °C bis 60 °C, max. 70% r.F.
Stempelung
, Nennstrom, Nennspannung, Charakteristik, Schaltvermögen
Lötverfahren
Reflow
Lötprofil
Lötbarkeit
245 °C / 3 sec gemäss IEC 60068-2-58, Test Td
Lötwärmebeständigkeit
260 °C / 10 sec gemäss IEC 60068-2-58, Test Td
Feuchtigkeitsempfindlichkeit
MSL 1, J-STD-020
Gehäusewiderstand
nach EIA/IS-722, Test 4.7
>100 MΩ (zw. Anschlüssen und Körper)
Vibrationsbeständigkeit
gemäss IEC 60068-2-6, Test Fc
Nässe-/Widerstandstest
MIL-STD-202, Methode 106
(50 Zyklen in Wärmekammer)
Thermischer Schock
MIL-STD-202, Method 107D
(Luft Luft, 200 Zyk. von -55 bis +125°C)
Last-/Feuchtigkeitstest
MIL-STD-202, Methode 103
0.1*In @ 0.85 r.F. @ 85°C
Widerstandsfähigkeit gegen Lösungsmittel
MIL-STD-202, Method 215
Festigkeit der Anschlüsse
MIL-STD-202, Methode 211A
(Biegung auf Platte, 1 mm, 1 Minute)
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: SMD-FST 5x20
Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
---|---|---|---|
VDE | VDE Ausweisnummer: 40011522 | ||
UL | UR Ausweisnummer: E41599 | ||
CCC | CCC Ausweisnummer: 2020970207000122 | ||
CQC | CQC Ausweisnummer: CQC13012100246 |
Produktnormen, welche referenziert werden
Organisation | Design | Norm | Beschreibung |
---|---|---|---|
Ausgelegt gemäss | IEC 60127-2/3 | Geräteschutzsicherungen - Teil 2: Feinsicherungseinsätze | |
Ausgelegt gemäss | UL 248-14 | Niederspannungssicherungen - Teil 14: Zusatzsicherungen | |
Ausgelegt gemäss | CSA22.2 No. 248.14 | Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen |
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
Organisation | Design | Norm | Beschreibung |
---|---|---|---|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Das Produkt ist konform mit folgenden Richtlinien
Identifikation | Details | Aussteller | Beschreibung |
---|---|---|---|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | ||
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | ||
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | ||
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | ||
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
Nennstrom In | 1.5 x In min. | 2.1 x In max. | 2.75 x In min. | 2.75 x In max. | 4.0 x In min. | 4.0 x In max. | 10.0 x In min. | 10.0 x In max. |
---|---|---|---|---|---|---|---|---|
0.05 A - 0.1 A | 60 min | 120 s | 300 ms | 10 s | 40 ms | 3 s | 10 ms | 300 ms |
0.125 A - 6.3 A | 60 min | 120 s | 600 ms | 10 s | 150 ms | 3 s | 20 ms | 300 ms |
8 A - 10 A | 30 min | 120 s | 600 ms | 10 s | 150 ms | 3 s | 20 ms | 300 ms |
12.5 A - 20 A | 15 min | 120 s | 600 ms | 10 s | 150 ms | 3 s | 20 ms | 300 ms |
Nennstrom [A] | Nennspannung [VAC] | Ausschaltvermögen | Bestell-Nummer | Kostenloses Muster Kostenloses Muster
|
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.05 | 250 | 1) | 0034.5604.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.05 | 250 | 1) | 0034.5604.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.063 | 250 | 1) | 0034.5605.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.063 | 250 | 1) | 0034.5605.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.08 | 250 | 1) | 0034.5606.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.08 | 250 | 1) | 0034.5606.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.1 | 250 | 1) | 0034.5607.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.1 | 250 | 1) | 0034.5607.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.125 | 250 | 1) | 0034.5608.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.125 | 250 | 1) | 0034.5608.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.16 | 250 | 1) | 0034.5609.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.16 | 250 | 1) | 0034.5609.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.2 | 250 | 1) | 0034.5610.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.2 | 250 | 1) | 0034.5610.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.25 | 250 | 1) | 0034.5611.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.25 | 250 | 1) | 0034.5611.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.315 | 250 | 1) | 0034.5612.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.315 | 250 | 1) | 0034.5612.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.4 | 250 | 1) | 0034.5613.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.4 | 250 | 1) | 0034.5613.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 250 | 1) | 0034.5614.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 250 | 1) | 0034.5614.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.63 | 250 | 1) | 0034.5615.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.63 | 250 | 1) | 0034.5615.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.8 | 250 | 1) | 0034.5616.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.8 | 250 | 1) | 0034.5616.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 250 | 1) | 0034.5617.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 250 | 1) | 0034.5617.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.25 | 250 | 1) | 0034.5618.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.25 | 250 | 1) | 0034.5618.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6 | 250 | 1) | 0034.5619.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6 | 250 | 1) | 0034.5619.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 250 | 1) | 0034.5620.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 250 | 1) | 0034.5620.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.5 | 250 | 1) | 0034.5621.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.5 | 250 | 1) | 0034.5621.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.15 | 250 | 1) | 0034.5622.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.15 | 250 | 1) | 0034.5622.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 250 | 2) | 0034.5623.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 250 | 2) | 0034.5623.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 250 | 2) | 0034.5624.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 250 | 2) | 0034.5624.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.3 | 250 | 2) | 0034.5625.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.3 | 250 | 2) | 0034.5625.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 250 | 2) | 0034.5626.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 250 | 2) | 0034.5626.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 250 | 2) | 0034.5627.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 250 | 2) | 0034.5627.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12.5 | 250 | 3) | 0034.5628.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12.5 | 250 | 3) | 0034.5628.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 250 | 2) | 0034.5629.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 250 | 2) | 0034.5629.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 250 | 2) | 0034.5630.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 250 | 2) | 0034.5630.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1) 35 A @ 250 VAC 2) 10 In @ 250 VAC |
Verpackungseinheit
gem. IEC 60286-3 Typ 3 |
|
