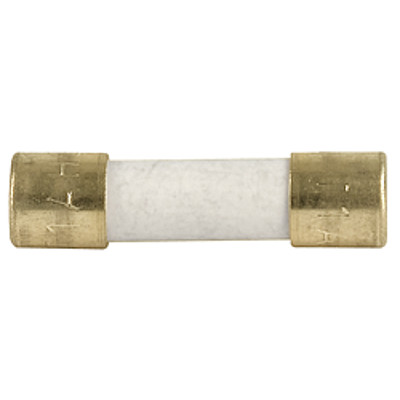

SMD-SPT 5x20  SMD-Sicherung, 5 x 20 mm, Träge T, H, 250 VAC, vergoldet

Serie: SMD-SPT 5x20

SMD-Sicherung, 5 x 20 mm, Träge T, H, 250 VAC, vergoldet

Kostenlose Musteranfrage

26 Varianten


Beschreibung

  • Direkt lötbar auf Leiterplatten
  • IEC Standard Sicherung
  • H = Hohes Ausschaltvermögen

Anwendungen

  • Primärschutz auf SMD-Leiterplatten

Nennspannung

250 VAC, 300 VDC

Nennstrom

1 - 16 A

Ausschaltvermögen

500 A - 1500 A

Charakteristik

Träge T

Montage

Leiterplatte,SMT

Zulässige Umgebungstemp.

-55 °C bis 125 °C

Klimakategorie

55/125/21 gemäss IEC 60068-1

Material: Gehäuse

Keramik

Material: Anschlüsse

Kupferlegierung, vergoldet

Einzelgewicht

1 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Schurter_Prüfzeichen, Nennstrom, Nennspannung, Charakteristik, Schaltvermögen

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

245 °C / 3 sec gemäss IEC 60068-2-58, Test Td

Lötwärmebeständigkeit

260 °C / 10 sec gemäss IEC 60068-2-58, Test Td

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Gehäusewiderstand

nach EIA/IS-722, Test 4.7
>100 MΩ (zw. Anschlüssen und Körper)

Vibrationsbeständigkeit

gemäss IEC 60068-2-6, Test Fc

Nässe-/Widerstandstest

MIL-STD-202, Methode 106
(50 Zyklen in Wärmekammer)

Thermischer Schock

MIL-STD-202, Method 107D
(Luft Luft, 200 Zyk. von -55 bis +125°C)

Widerstandsfähigkeit gegen Lösungsmittel

MIL-STD-202, Method 215

Festigkeit der Anschlüsse

MIL-STD-202, Methode 211A
(Biegung auf Platte, 1 mm, 1 Minute)

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: SMD-SPT 5x20

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE_Fertigungsueberwachung VDE VDE Ausweisnummer: 40010881
Prüfzeichen cURus UL UR Ausweisnummer: E41599
Prüfzeichen ccc CCC CCC Ausweisnummer: 2020970207000123


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60127-2/5 Geräteschutzsicherungen - Teil 2: Feinsicherungseinsätze
Prüfzeichen UL Ausgelegt gemäss UL 248-14 Niederspannungssicherungen - Teil 14: Zusatzsicherungen
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA22.2 No. 248.14 Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

010010230000000122
LOADING...

Dimension [mm]

Lötflächen

Schmelzzeiten

Nennstrom In 1.5 x In min. 2.1 x In max. 2.75 x In min. 2.75 x In max. 4.0 x In min. 4.0 x In max. 10.0 x In min. 10.0 x In max.
1 A - 3.15 A 60 min 30 min 750 ms 80 s 95 ms 5 s 10 ms 150 ms
4 A - 6.3 A 60 min 30 min 750 ms 80 s 150 ms 5 s 10 ms 150 ms
8 A - 10 A 30 min 30 min 750 ms 80 s 150 ms 5 s 10 ms 150 ms
12.5 A - 16 A 15 min 30 min 750 ms 80 s 150 ms 5 s 20 ms 150 ms

Zeit-Strom-Kennlinien

Zeit in Sekunden
Vielfaches des Nennstromes In


Kurze Variantentabelle SMD-SPT 5x20 Öffne vollständige Tabelle SMD-SPT 5x20

Nennstrom [A] Nennspannung [VAC] Nennspannung [VDC] Bestell-Nummer Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


1 250 300 0001.2704.11 ...
1 250 300 0001.2704.22 ...
1.25 250 300 0001.2705.11 ...
1.25 250 300 0001.2705.22 ...
1.6 250 300 0001.2706.11 ...
1.6 250 300 0001.2706.22 ...
2 250 300 0001.2707.11 ...
2 250 300 0001.2707.22 ...
2.5 250 300 0001.2708.11 ...
2.5 250 300 0001.2708.22 ...
3.15 250 300 0001.2709.11 ...
3.15 250 300 0001.2709.22 ...
4 250 150 0001.2710.11 ...
4 250 150 0001.2710.22 ...
5 250 150 0001.2711.11 ...
5 250 150 0001.2711.22 ...
6.3 250 150 0001.2712.11 ...
6.3 250 150 0001.2712.22 ...
8 250 150 0001.2713.11 ...
8 250 150 0001.2713.22 ...
10 250 150 0001.2714.11 ...
10 250 150 0001.2714.22 ...
12.5 250 125 0001.2715.11 ...
12.5 250 125 0001.2715.22 ...
16 250 125 0001.2716.11 ...
16 250 125 0001.2716.22 ...

1) IEC: 1500 A @ 250 VAC, p.f. = 0.7 - 0.8

1) UL: 10 kA @ 125 VAC, p.f. = 0.7 - 0.8 / 1500 A @ 250 VAC, p.f. = 0.7 - 0.8 / 1500 A @ 300 VDC

2) IEC: 1500 A @ 250 VAC, p.f. = 0.7 - 0.8

2) UL: 10 kA @ 125 VAC, p.f. = 0.7 - 0.8 / 1500 A @ 250 VAC, p.f. = 0.7 - 0.8 / 1500 A @ 150 VDC

3) IEC: 1000 A @ 250 VAC

3) UL: 1000 A @ 250 VAC / 1500 A @ 150 VDC

4) UL: 500 A @ 125 VAC, p.f. = 0.7 - 0.8 / 1000 A @ 125 VAC / 500 A @ 250 VAC / 1500 A @ 125 VDC

Verpackungseinheit
gem. IEC 60286-3 Typ 3
.xx = .11 100 St. in ESD-Plastikbeutel
.xx = .22 1000 St. in Blistergurt [W: 32mm und P1: 8mm] auf Spule [A: 33cm]
