TA35 Wippe 1Pol  Unbeleuchtet schwarz
Unbeleuchtet
schwarz
TA35 Wippe 1Pol  beleuchtet Grün transparent
beleuchtet
Grün transparent
TA35 Wippe 1Pol  Unbeleuchtet schwarz
TA35 Wippe 1Pol  beleuchtet Grün transparent

Serie: TA35 Wippe 1Pol

Geräteschutzschalter thermisch, Wippenbetätigung, 1-polig

Kostenlose Musteranfrage

18 Varianten


Beschreibung

  • Geräteschutzschalter thermisch
  • 1-polig
  • Schnappbefestigung
  • Positive Freiauslösung
  • Betätigungsart nach IEC: S-type
  • Verschiedene Wippenfarben
  • Grosser Nennstrombereich

Alleinstellungsmerkmale

  • Einzigartiges UL-Rating von 277 VAC
  • Feinabgestufte Nennströme
  • Hohe Konfigurierbarkeit (Wippenfarbe, Beschriftung, Beleuchtung)
  • IP65 mit optionaler Haube

Anwendungen

  • Elektrowerkzeuge
  • Medizin- und Laborgeräte
  • Industrieanwendungen
  • Ausrüstung für das Bauwesen
  • Reinigungsgeräte
  • Kommerzielle und Haushaltsküchenmaschinen
  • Industrielle Stromversorgungen
  • Industrielle Beleuchtungsanlagen

Weitere Ausführungen auf Anfrage

  • Weisse Gehäusefront

Nennspannung AC

IEC: 240 VAC

UL/CSA : 277 VAC

Nennspannung DC

32 VDC

Nennstrombereich AC

0.05 - 20 A

Bedingtes Ausschaltvermögen Inc

IEC 60934: 0.05...20 A: 2 kA, SC (C1) @ 240 VAC

Schutzgrad

Frontseite IP40 gemäss IEC 60529

Spannungsfestigkeit

50 Hz: > 2.5 kV
Impuls 1.2/50 μs: > 4 kV

Isolationswiderstand

500 VDC > 100 MΩ

Lebensdauer

mechanisch: 50'000 Schaltspiele

AC: 1 x In, cos φ 0.6:
30'000 Schaltspiele

DC: 1 x In, L/R = 2 - 3 ms:
50'000 Schaltspiele

Überlast

IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6

UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75

Umgebungstemperatur

-30 °C bis 60 °C

Lagertemperatur

-40 °C bis 60 °C

Vibrationsfestigkeit

± 0.75 mm @ 10 - 60 Hz
gemäss IEC 60068-2-6, Test Tc
10 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Tc

Stossfestigkeit

30 G / 18 ms
gemäss IEC 60068-2-27, Test Ea

Auslöseart

Thermisch

Betätigungsart

Wippe

Gewicht

16.5 - 18.5 g

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: TA35

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE VDE VDE Ausweisnummer: 40019754
Prüfzeichen cURus UL UR Ausweisnummer: E71572
Prüfzeichen ccc CCC CCC Ausweisnummer: 2020970307001846


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 60934 Geräteschutzschalter
Partner UL_Certification_Body Ausgelegt gemäss UL 1077 Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln
Partner CSA_Certification_Body Ausgelegt gemäss CSA C22.2 No. 235 Ergänzende Schutzvorrichtungen
Partner CCC_Certification_Body Ausgelegt gemäss GB 17701 Geräteschutzschalter


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

040192000000008801
LOADING...

Dimension [mm]

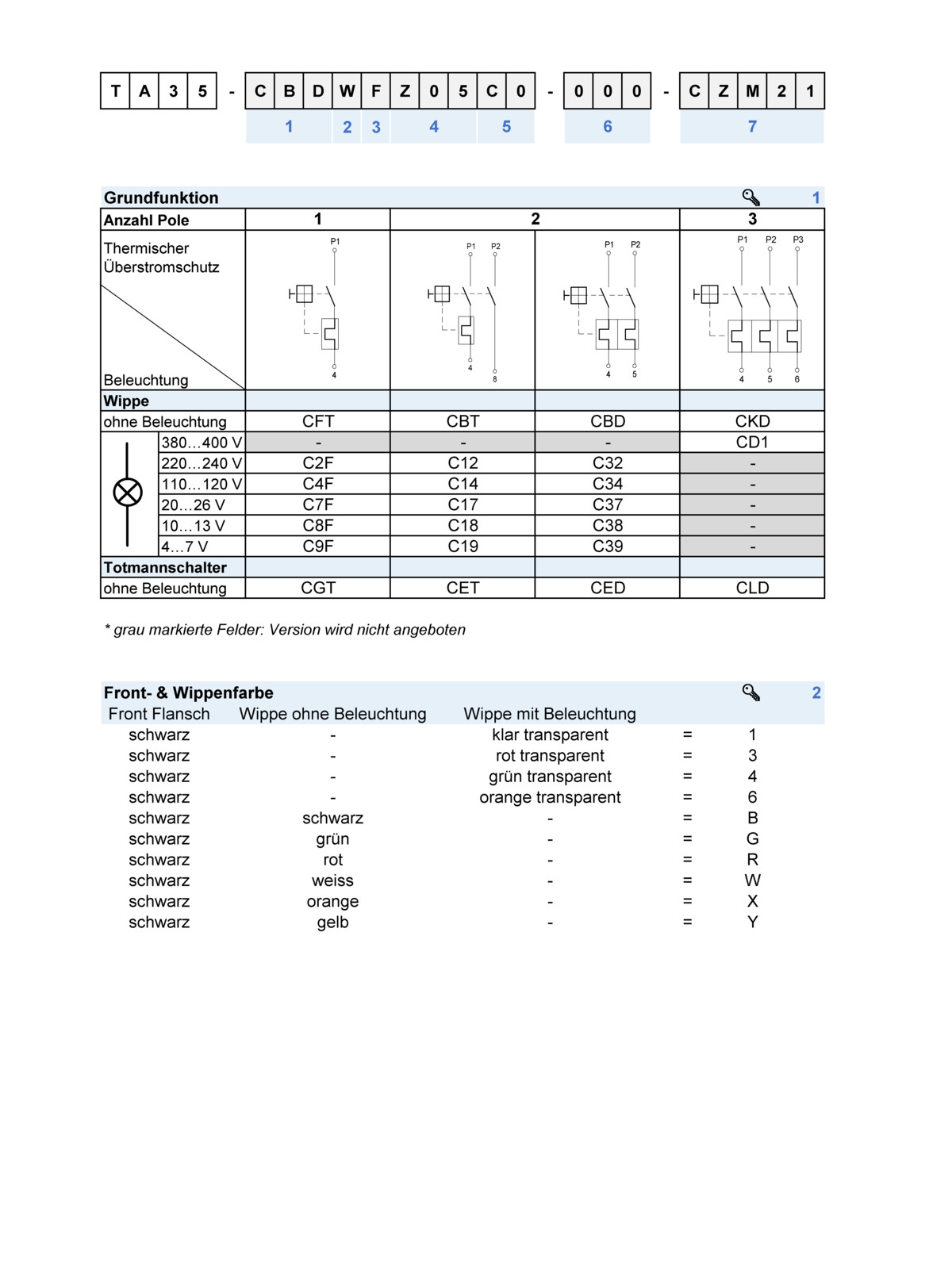

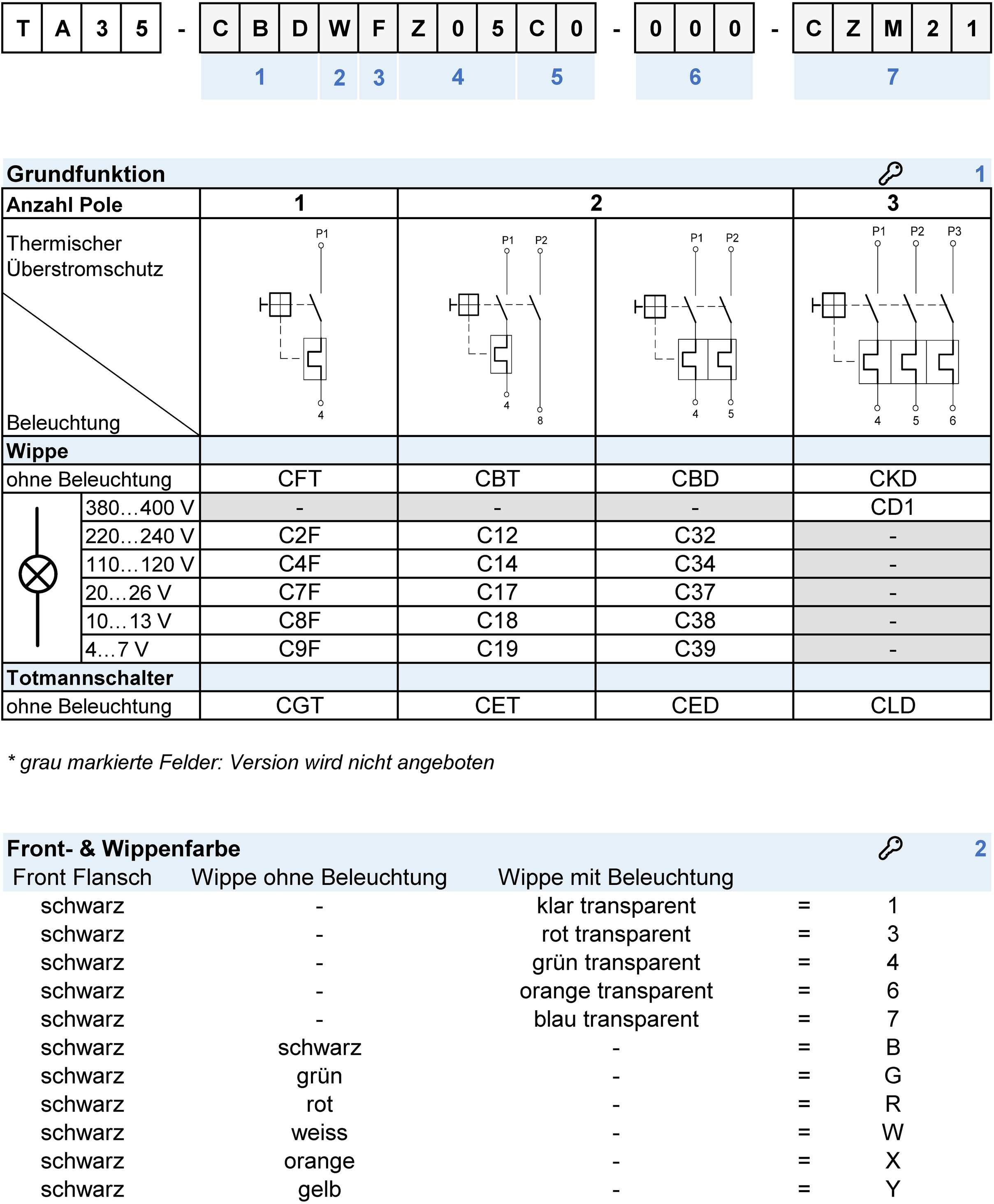

Schaltbilder

1 Pol, 1 Bimetall, unbeleuchtet

1) Netz, 2) Last
Codepos AAA = CFT, CGT
1 Pol, 1 Bimetall, beleuchtet

1) Netz, 2) Last
Codepos AAA = C2F, C4F, C7F, C8F, C9F

Die aufgeführten Schlüssel / Codepos stehen in der Schlüsseltabelle der Grundfunktion zur Auswahl.


Approbation Nennstrom Nennspannung AC Nennspannung DC
curus UL 1077 0.05...20 A 277 V 32 V
curus CSA C22.2 235 0.05...20 A 277 V 32 V
VDE IEC 60934 0.05...20 A 240 V 32 V
ccc_s_Tabelle GB 17701 0.05...20 A 240 V 32 V

Typischer Innenwiderstand pro Pol

Nennstrom [A] Innenwiderstand [Ω]
0.05 200.000
0.1 70.000
0.5 2.750
1.0 0.720
1.5 0.340
2.0 0.187
2.5 0.115
2.8 0.089
3.0 0.059
4.0 0.059
5.0 0.044
6.0 0.028
7.0 0.0142
8.0 0.0142
10.0 0.0109
12.0 0.0086
13.0 * 0.0072
14.0 * 0.0072
15.0 * 0.0056
16.0 * 0.0056
18.0 * 0.0052
20.0 * 0.0052
* 3-Pol max. 12 A

Zeit-Strom-Kennlinien

Auslösekennlinien In < 3 A

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°
Auslösekennlinien In 3 -20 A

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C] Korrekturfaktor
-30 0.77
-20 0.81
0 0.90
+23 1.00
+40 1.03
+50 1.04
+60 1.06


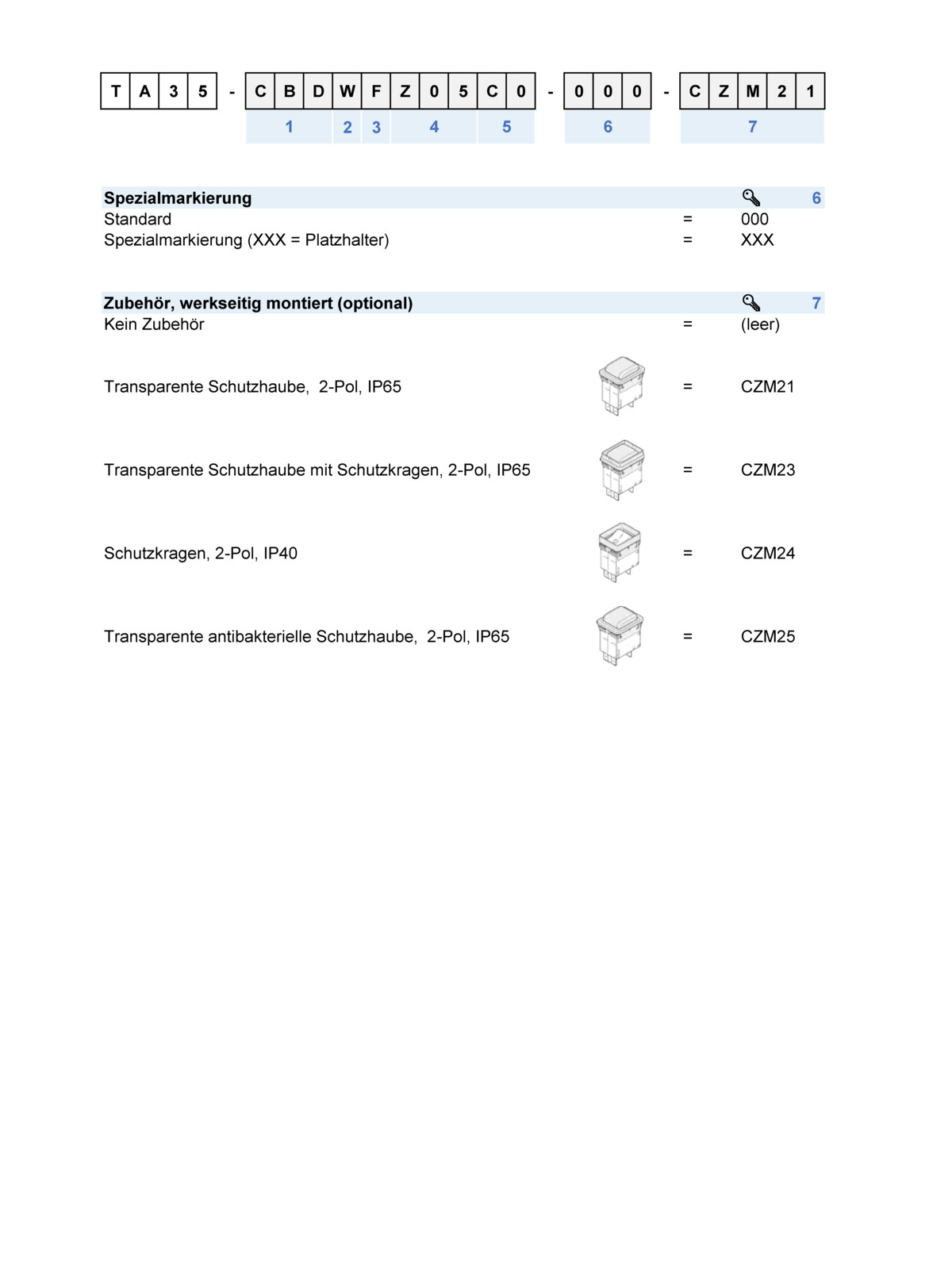

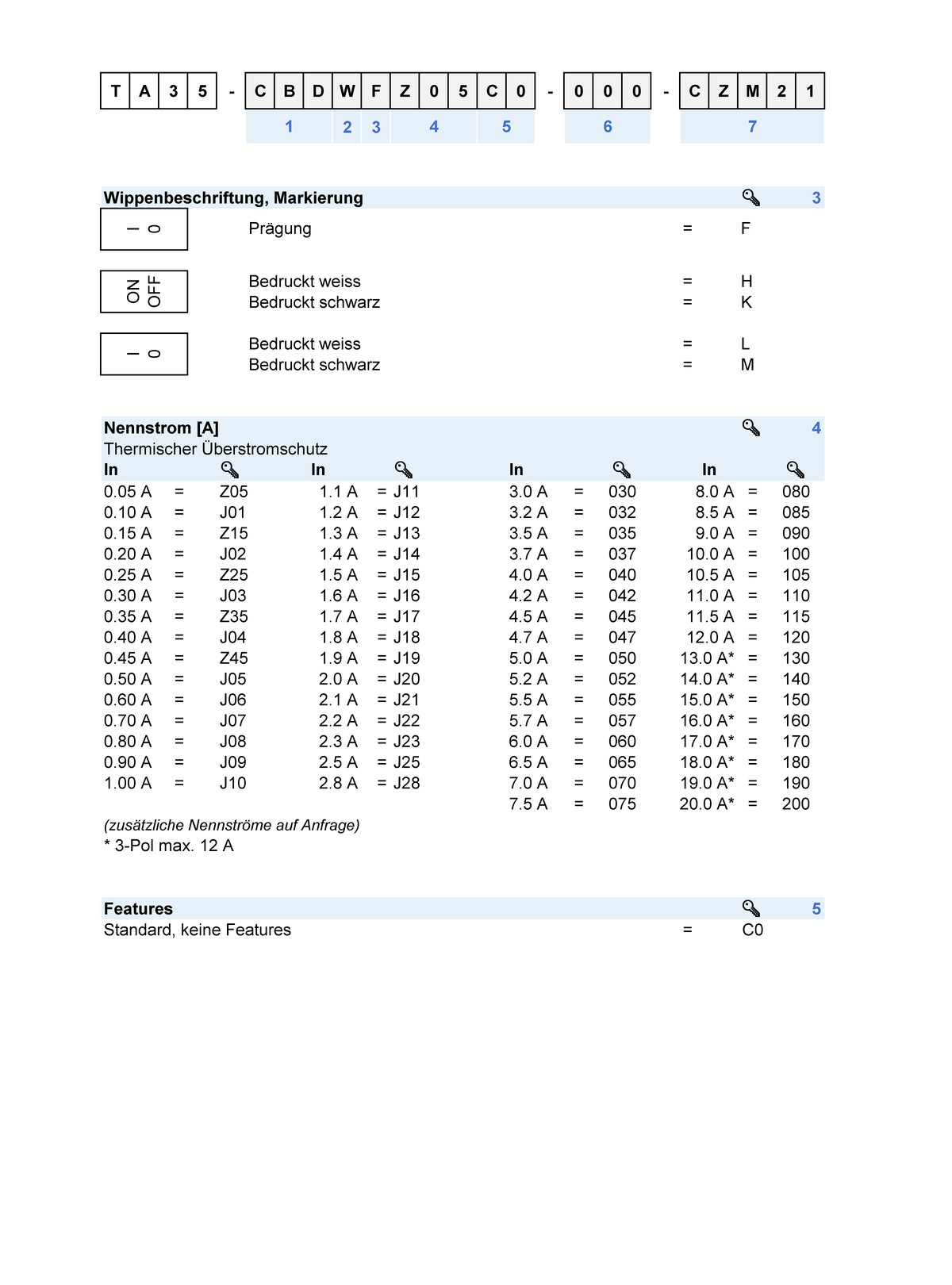

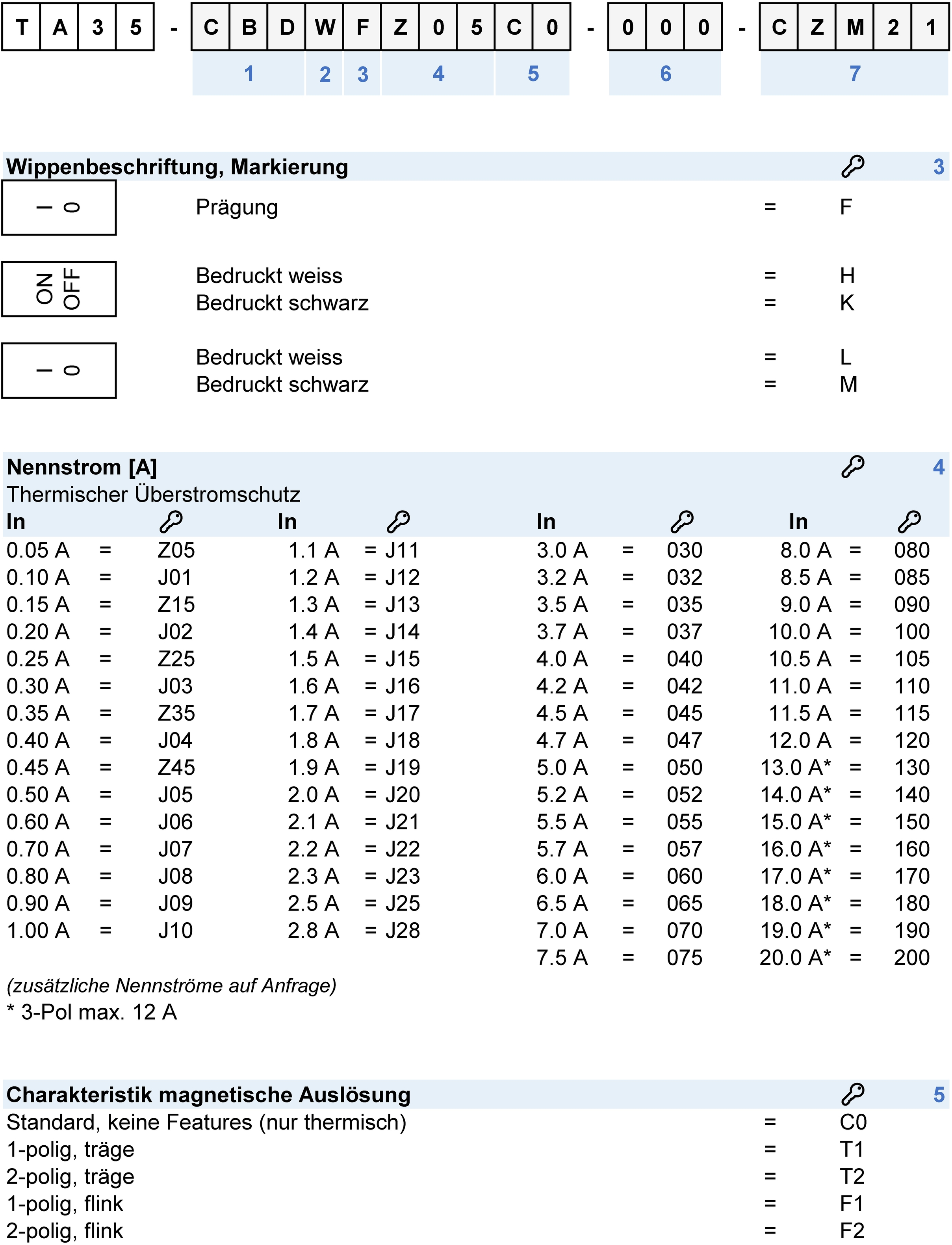

Kurze Variantentabelle TA35 Wippe 1Pol Öffne vollständige Tabelle TA35 Wippe 1Pol

Grundfunktion Wippenfarbe Legende Bestellnummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


1 Pol, 1 Bimetall, ohne Beleuchtung Weiss schwarz bedruckt 4435.0029 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0019  A  ...
1 Pol, 1 Bimetall, ohne Beleuchtung Weiss schwarz bedruckt 4435.0082 ...
1 Pol, 1 Bimetall, beleuchtet 120 V Rot transparent weiss bedruckt 4435.0431 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Rot schwarz bedruckt 4435.0481 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz Relief 4435.0028 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz Relief 4435.0173 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0204 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0205 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Rot Relief 4435.0056 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz Relief 4435.0174 ...
1 Pol, 1 Bimetall, Totmannschalter, ohne Beleuchtung Schwarz Relief 4435.0471 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0049 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0037 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz Relief 4435.0137 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0209 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz Relief 4435.0300 ...
1 Pol, 1 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0256 ...

Oft verkauft.

Verpackungseinheit 20 ST

040192000000008801
LOADING...
Zubehör (1)

[Swipe to the left and right for more options]

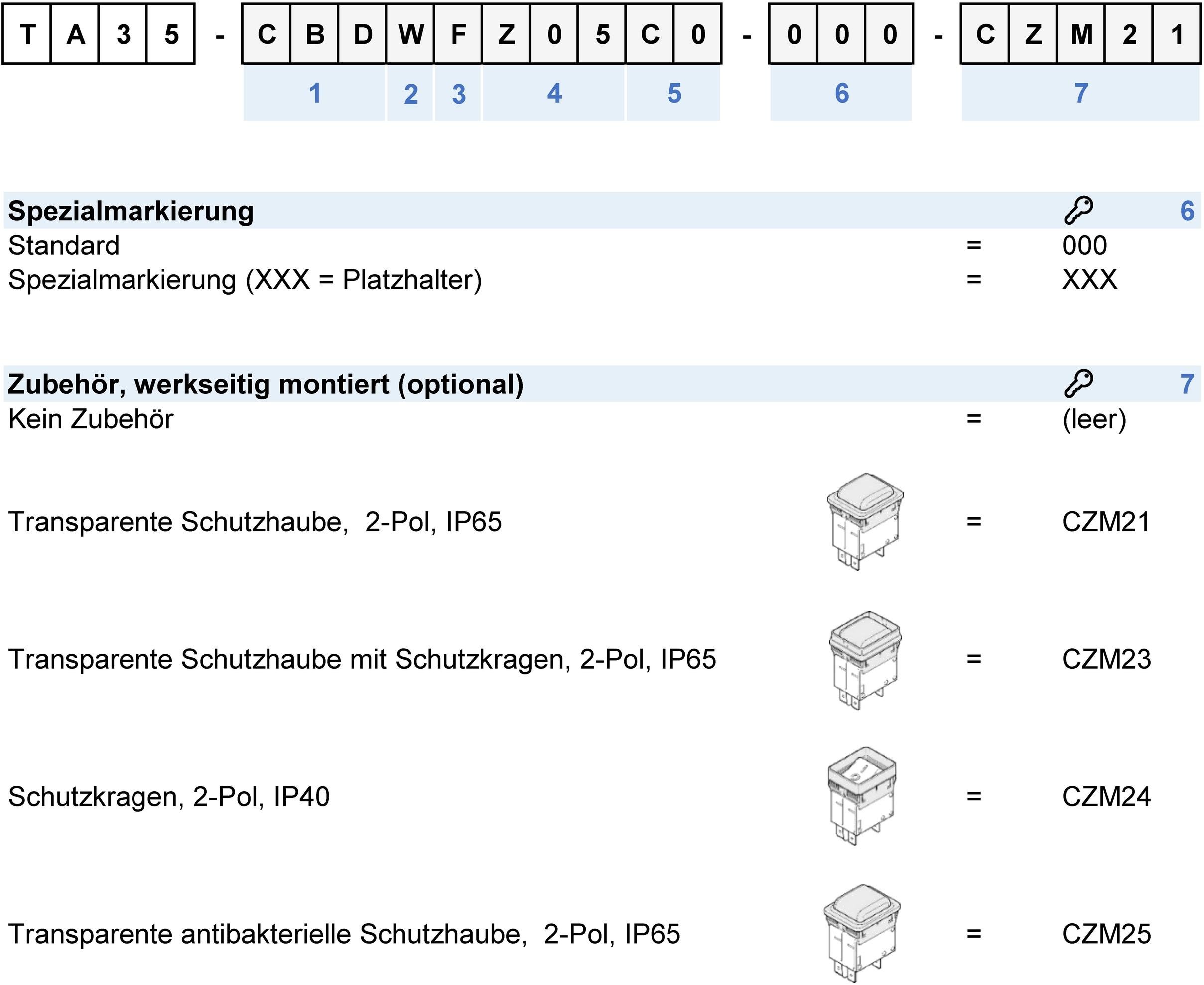

TA35 Zubehör

Fronthaube mit Schutzkragen schraubbar, IP65


31.10.2023
