Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
4 Varianten
Beschreibung

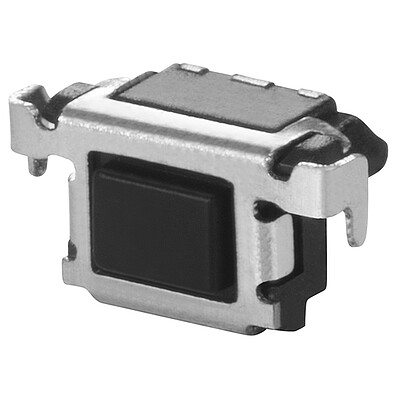

- 4.5 × 2.25 mm seitlich betätigter taktiler Schalter
Alleinstellungsmerkmale
- Mikrominiaturgröße 4.5 × 2.25 × 2.6 mm
- Max. 1.0 mm Höhe über der Leiterplatte (Edge-Mount)
- Verschiedene Betätigungskräfte wählbar

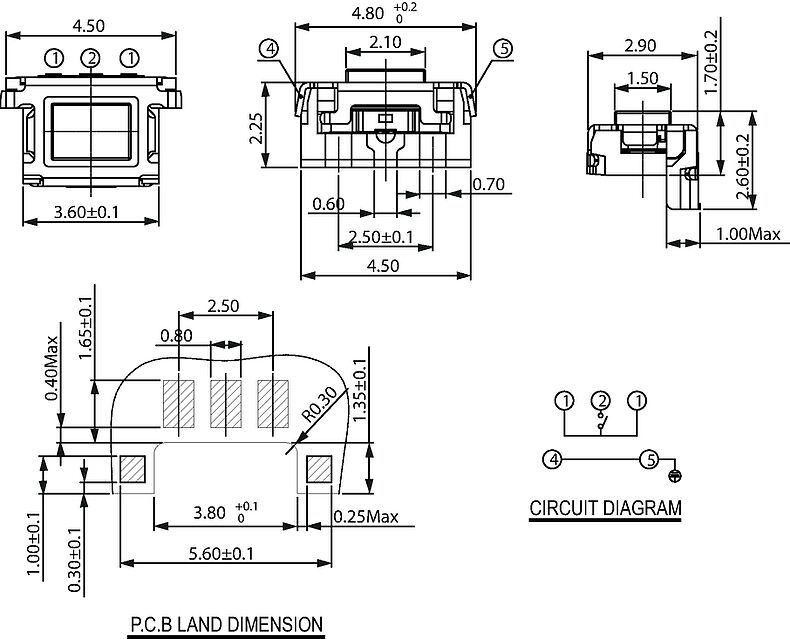

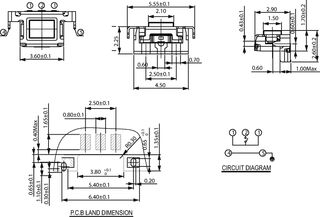

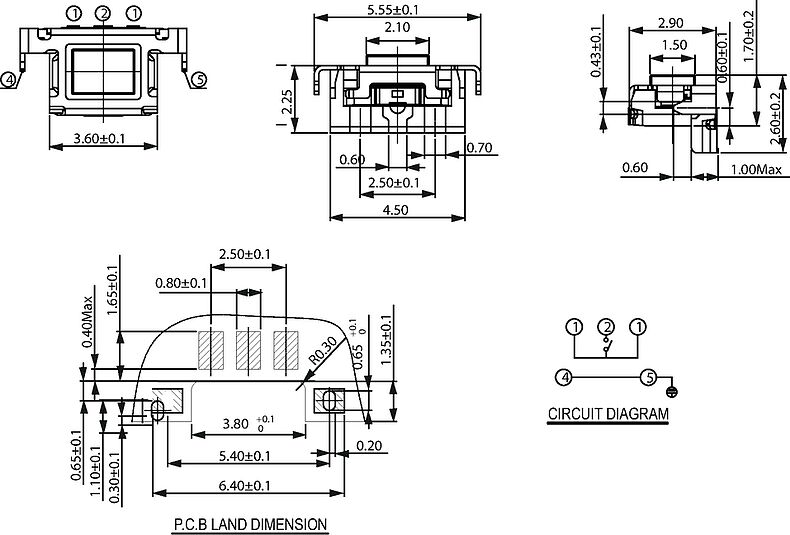

- SMT-Anschluss mit oder ohne L-förmige Abschirmung
Anwendungen
- Portable Elektronische Geräte; z.B. Digitalkameras, Audioplayer, Sport Kopfhörer, Bluetooth Zubehör, Gesundheitsüberwachung
Elektrische Kennwerte
Schaltspannung
2 VDC - 12 VDC
Schaltstrom
10 µA- 50 mA
Lebensdauer
200'000 Betätigungen
Durchgangswiderstand
max. 100 mΩ (initial)
max. 200 mΩ nach Lebensdauer
Isolationswiderstand
> 100 MΩ
Mechanische Kennwerte
Betätigungskraft
1.6 N, 3.2 N
Betätigungsweg
0.15 ± 0.1 mm
Klimatische Kennwerte
Betriebstemperatur
-40 °C - 85 °C
Lagertemperatur
-40 °C - 85 °C
IP-Schutzgrad
IP40
Kennwerte Löten
Lötverfahren
Reflow
Lötbarkeit
260 °C max. 5 sec
Material
Anschlüsse
Phosphorbronze, versilbert
Kontakte
Edelstahl, versilbert
Cover
Edelstahl, Ni/Sn-beschichtet
Basis
Thermoplast (PA)
Betätiger
Thermoplast (PA)
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: TCSV4
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |

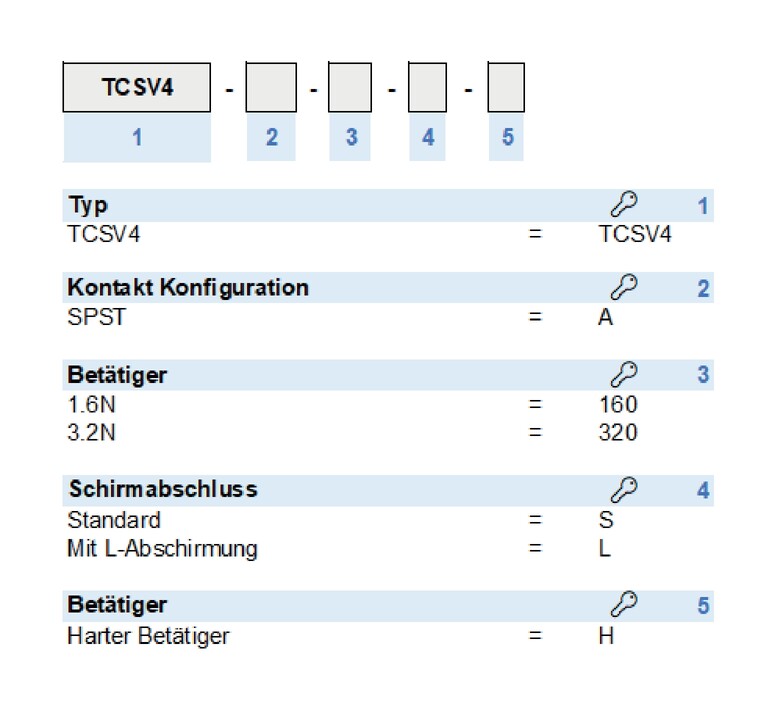

Kurze Variantentabelle TCSV4 Öffne vollständige Tabelle TCSV4
| Typ | Höhe über PCB | Klemme |
Bestell-Nummer
|
Symbole, PCB-Layout, 3D-Modelle | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|---|
| TCSV4 | max. 1.0 mm | standard | 3-162-923 |
|
- | ... | ||
| TCSV4 | max. 1.0 mm | standard | 3-162-924 |
|
- | ... | ||
| TCSV4 | max. 1.0 mm | mit L-Form | 3-162-925 |
|
- | ... | ||
| TCSV4 | max. 1.0 mm | mit L-Form | 3-162-926 |
|
- | ... |

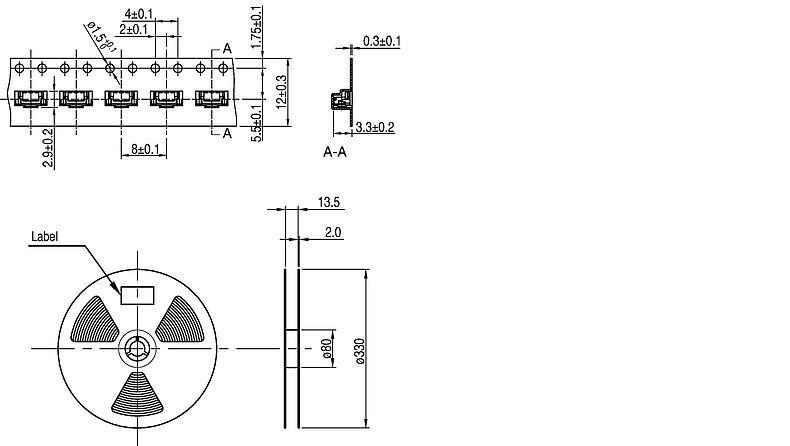

| Verpackungseinheit | 2500 St. (Tape & Reel) |
