Serie: THS

Berührungsloser Taster

New_Logo Kostenlose Musteranfrage

Beschreibung

  • Berührungsloser Taster (MO)
  • Multicolor Beleuchtung
  • Standard-Empfindlichkeit für Glasdicken bis zu 2mm
  • Schnelle und einfache Installation hinter allen Materialien (Glas, Kunststoff, Holz, Metall,...). Es muss ein kleines Sichtfenster für den Sensor bereitgestellt werden.

Alleinstellungsmerkmale

  • Ermöglicht freie Gestaltung der Bedienoberfläche
  • Unsichtbare Installation
  • Geringe Einbautiefe

Merkmale

  • Unempfindlich gegen Wasser und Regen
  • Flächenbeleuchtung
  • Verschleissfrei, da ohne mechanischen Hub
  • Wischfest
  • 3M Transfer-Klebeband 468MP

Weitere Ausführungen auf Anfrage

  • Design-In Kit
  • Schalter mit Rastfunktion

Elektrische Kennwerte

Schaltspannung

max. 42 VAC/  60 VDC

Schaltstrom

max. 100 mA

Schaltwiderstand offen

> 10 MΩ

Schaltwiderstand geschlossen

< 16 Ω

Versorgungsspannung

5 - 28 VDC

Stromverbrauch alle LEDs

kundenseitig einstellbar

Verpolungsschutz

Ja

Kurzschlussschutz

Ja

Ausgang

OptoMOS Relais

Lebensdauer

> 100 Mio. Betätigungen

Mechanische Kennwerte

Betätigungsart

optisch

Betätigungskraft

keine

Klimatische Kennwerte

Betriebstemperatur

-40 bis 85 °C

Lagertemperatur

-40 bis 85 °C

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

030700290000003460
LOADING...

Dimension [mm]

A:␉Litzen␍B:␉Passend für Stecker JST GHR-07V-S␍C:␉Beleuchtungsfläche␍D:␉Sichtfenster des Sensors LxB (mm) 6.2x4.2


Schaltbilder

Abhängig von der gewählten Versorgungsspannung (5 - 28 VDC) müssen die Vorwiderstände für die LEDs gewählt werden (max. 20 mA Nennstrom)

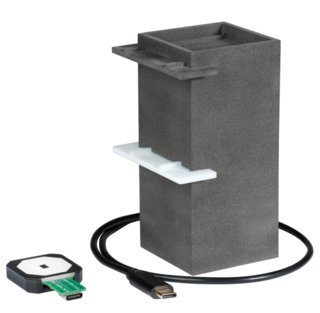

Design-In Kit

Entwicklungs-Tool für spezielle Einstellungen des THS


Flächenbeleuchtung

Betriebsdaten Durchlassspannung LED Nennstrom
LED rot 2.1 V 20 mA
LED grün 3.0 V 20 mA
LED blau 3.1 V 20 mA
PWM Frequenz LED: max. 100Hz
Stromverbrauch ohne Beleuchtung: < 1mA (Ausgangskontakt offen)
Stromverbrauch ohne Beleuchtung: < 6mA (Ausgangskontakt geschlossen)


Kurze Variantentabelle THS Öffne vollständige Tabelle THS

Bezeichnung Nennstrom Beleuchtung Bestellnummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

THS 100 mA Flächenbeleuchtung 3-140-093 ...

Verpackungseinheit 10

030700290000003460
LOADING...
Zubehör (1)

[Swipe to the left and right for more options]

Kabel zu Metal Line

Kabel zu MSS, CHS und THS
