Serie: Transipillars

Transipillar, robustes isolierendes Montagesystem

Kostenlose Musteranfrage

67 Varianten


Beschreibung

  • Vielseitig einsetzbares, isolierendes Montagesystem
  • Verschiedene Kombinationen von Schrauben und Buchsen
  • Metrische Gewinde und Längen
  • Schraube und Buchse umspritzt im Nylon Element
  • Körper hexagonal oder zylindrisch
  • Kundenspezifische Versionen auf Anfrage

Material

Bolzengewinde - Stahl verzinkt BS Klasse 5G; Buchsengewinde - Messing BS Klasse 6H: Körper - Nylon 66, UL 94V-2

Spannungsfestigkeit

> 11 kVDC

Isolationswiderstand

> 10000 MΩ @ 500 VDC ( min Dicke 1 mm )

Zulässige Betriebstemperatur

-20 °C bis +80 °C

Lagerbedingungen

0 °C bis 40 °C max. 70% r.F.

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

900160000000007001
LOADING...

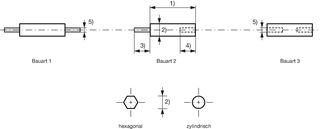

Abmessungen [mm]

1) Länge
2) Durchmesser
3) Bolzenlänge
4) Buchsentiefe
5) Gewindegrösse

Kurze Variantentabelle Transipillars Öffne vollständige Tabelle Transipillars

Bauart Länge [mm] Form Bestell-Nummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

1 13 hexagonal 9631.3100  A  ...
1 13 zylindrisch 9831.3100  A  ...
1 22 hexagonal 9642.2100  A  ...
1 22 hexagonal 9652.2100  A  ...
1 22 zylindrisch 9842.2100  A  ...
1 22 zylindrisch 9852.2100  A  ...
1 25 hexagonal 9632.5100 ...
1 25 zylindrisch 9832.5100  A  ...
1 32 hexagonal 9663.2100  A  ...
1 32 zylindrisch 9863.2100  A  ...
1 38 zylindrisch 9853.8100  A  ...
1 38 zylindrisch 9863.8100  A  ...
2 13 hexagonal 9631.3200  A  ...
2 13 zylindrisch 9831.3200  A  ...
2 16 hexagonal 9641.6200  A  ...
2 16 zylindrisch 9841.6200  A  ...
2 22 hexagonal 9652.2200  A  ...
2 22 zylindrisch 9852.2200  A  ...
2 25 hexagonal 9632.5200  A  ...
2 25 hexagonal 9642.5200  A  ...
2 25 hexagonal 9652.5200 ...
2 25 zylindrisch 9832.5200  A  ...
2 25 zylindrisch 9842.5200 ...
2 25 zylindrisch 9852.5200  A  ...
2 32 hexagonal 9663.2200  A  ...
2 32 zylindrisch 9843.2200 ...
2 32 zylindrisch 9863.2200  A  ...
2 38 hexagonal 9643.8200  A  ...
2 38 hexagonal 9653.8200  A  ...
2 38 hexagonal 9663.8200  A  ...
2 38 zylindrisch 9843.8200  A  ...
2 38 zylindrisch 9853.8200  A  ...
2 38 zylindrisch 9863.8200  A  ...
2 45 hexagonal 9654.5200  A  ...
2 45 zylindrisch 9854.5200  A  ...
2 51 hexagonal 9655.1200  A  ...
2 51 hexagonal 9665.1200  A  ...
2 51 zylindrisch 9855.1200  A  ...
2 51 zylindrisch 9865.1200  A  ...
2 64 zylindrisch 9866.4200 ...
3 13 hexagonal 9631.3300  A  ...
3 13 zylindrisch 9831.3300  A  ...
3 16 hexagonal 9641.6300  A  ...
3 16 zylindrisch 9831.6300 ...
3 16 zylindrisch 9841.6300 ...
3 19 hexagonal 9641.9300  A  ...
3 19 zylindrisch 9831.9300 ...
3 19 zylindrisch 9841.9300 ...
3 22 hexagonal 9652.2300  A  ...
3 22 zylindrisch 9852.2300 ...
3 25 hexagonal 9632.5300  A  ...
3 25 hexagonal 9642.5300  A  ...
3 25 zylindrisch 9832.5300  A  ...
3 25 zylindrisch 9842.5300  A  ...
3 32 hexagonal 9633.2300  A  ...
3 32 hexagonal 9663.2300  A  ...
3 32 zylindrisch 9833.2300  A  ...
3 32 zylindrisch 9863.2300 ...
3 38 hexagonal 9633.8300  A  ...
3 38 zylindrisch 9833.8300  A  ...
3 51 hexagonal 9645.1300  A  ...
3 51 hexagonal 9665.1300 ...
3 51 zylindrisch 9690.0100  A  ...
3 51 zylindrisch 9865.1300  A  ...
3 64 hexagonal 9646.4300  A  ...
3 64 hexagonal 9656.4300  A  ...
3 64 zylindrisch 9856.4300  A  ...

Oft verkauft.

Verpackungseinheit 100 ST
