Serie: UMZ 250

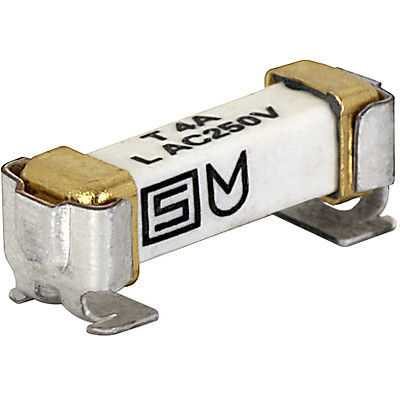

SMD-Sicherung mit Clip, 4.2 x 11.1 mm, Träge T, UMZ 250 = UMT 250 (Au) + UMC 250

36 Varianten

Zulassungen und Konformitäten

CAD

Microsite SMD-Sicherungen

Beschreibung

VDE/UL Zulassungen, UMT 250, UMT 250 (Au), UMC 250 siehe Variantentabelle
Hohes Ausschaltvermögen von 200 A @ 250 VAC (IEC)
UL-Zulassung für 0.08 A - 4 A 277 VAC und 250 VDC

Alleinstellungsmerkmale

Kompaktes Design
Maximale Schaltleistung bei kleinstem Einbaumass

Anwendungen

Primärschutz auf SMD-Leiterplatten

Detailanfrage zu Typ

Details UMZ 250

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Nennspannung

250 VAC, 125 VDC

Nennstrom

0.08 - 4 A

Ausschaltvermögen

200 A

Charakteristik

Träge T

Montage

Leiterplatte,SMT

Zulässige Umgebungstemp.

-40 °C bis 85 °C

Klimakategorie

40/085/21 gemäss IEC 60068-1

Material: Gehäuse

Keramik

Material: Anschlüsse

Kupferlegierung, vergoldet

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Schurter_Prüfzeichen , Nennstrom, Nennspannung, Charakteristik, Schaltvermögen

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

245 °C / 3 sec gemäss IEC 60068-2-58

Lötwärmebeständigkeit

260 °C / 10 sec gemäss IEC 60068-2-58

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Nässe-/Widerstandstest

MIL-STD-202, Methode 106
(50 Zyklen in Wärmekammer)

Betriebsdauer

MIL-STD-202, Method 108
(1000h @ 0.42*In @ 70°C)

Mechanischer Schock

MIL-STD-202, Method 213 Condition A

Widerstandsfähigkeit gegen Lösungsmittel

Reinigung mit üblichen Lösungsmitteln

Festigkeit der Anschlüsse

MIL-STD-202, Methode 211A
(Biegung auf Platte, 1 mm, 1 Minute)

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: UMZ 250

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	VDE Zulassungen	VDE	VDE Ausweisnummer: 40013121 / 40023291
	UL Zulassungen	UL	UR Ausweisnummer: E39328

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60127-6	Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Ausgelegt gemäss	IEC 60127-4	Feinsicherungen. Teil 4. Universelle modulare Sicherungseinsätze für Durchgangsloch- und Aufputz-Montage
Ausgelegt gemäss	UL 248-14 / 4248-1	Niederspannungssicherungen - Teil 14: Zusatzsicherungen
Ausgelegt gemäss	CSA22.2 No. 248.14 / No. 4248.1	Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Dimension [mm]



	Lötflächen

Schmelzzeiten

Nennstrom In	1.25 x In min.	2.0 x In max.	10.0 x In min.	10.0 x In max.
0.08 A - 4.0 A	60 min	120 s	10 ms	100 ms

Zeit-Strom-Kennlinien


Zeit in Sekunden
	Strom in Ampere

Kurze Variantentabelle UMZ 250 Öffne vollständige Tabelle UMZ 250

Nennstrom [A]	Nennspannung [VAC]	Nennspannung [VDC]	Bestell-Nummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	...

0.08	250	250	3404.2405.11		...
0.08	250	250	3404.2405.22		...
0.1	250	125	3404.2406.11		...
0.1	250	125	3404.2406.22		...
0.125	250	125	3404.2407.11		...
0.125	250	125	3404.2407.22		...
0.16	250	250	3404.2408.11		...
0.16	250	250	3404.2408.22		...
0.2	250	125	3404.2409.11		...
0.2	250	125	3404.2409.22		...
0.25	250	125	3404.2410.11		...
0.25	250	125	3404.2410.22		...
0.315	250	125	3404.2411.11		...
0.315	250	125	3404.2411.22		...
0.4	250	125	3404.2412.11		...
0.4	250	125	3404.2412.22		...
0.5	250	125	3404.2413.11		...
0.5	250	125	3404.2413.22		...
0.63	250	125	3404.2414.11		...
0.63	250	125	3404.2414.22		...
0.8	250	125	3404.2415.11		...
0.8	250	125	3404.2415.22		...
1	250	125	3404.2416.11	A	...
1	250	125	3404.2416.22	A	...
1.25	250	125	3404.2417.11		...
1.25	250	125	3404.2417.22		...
1.6	250	125	3404.2418.11		...
1.6	250	125	3404.2418.22		...
2	250	125	3404.2419.11		...
2	250	125	3404.2419.22		...
2.5	250	125	3404.2420.11		...
2.5	250	125	3404.2420.22		...
3.15	250	125	3404.2421.11	A	...
3.15	250	125	3404.2421.22	A	...
4	250	125	3404.2422.11	A	...
4	250	125	3404.2422.22	A	...
█ Oft verkauft. 1) IEC: 200 A @ 250 VAC / 100 A @ 250 VDC 1) UL: 200 A @ 277 VAC / 100 A @ 125 VDC / 35 A @ 250 VDC / 200 A @ 63 VAC/DC 2) IEC: 200 A @ 250 VAC / 100 A @ 125 VDC 2) UL: 200 A @ 277 VAC / 100 A @ 125 VDC / 35 A @ 250 VDC / 200 A @ 63 VAC/DC 3) IEC: 200 A @ 250 VAC / 100 A @ 125 VDC 3) UL: 200 A @ 277 VAC / 100 A @ 125 VDC / 35 A @ 250 VDC / 200 A @ 63 VAC/DC Übersicht Zulassungen UMT 250 -> Sicherung mit verzinnter Kappe, vorhandene Zulassungen: VDE Zeichen, UL LISTED, cURus, Free of CCC, PSE JET, KTL UMT 250 (Au) -> Sicherung mit vergoldeten Kappe, vorhandene Zulassungen: VDE Zeichen, cURus, PSE JET UMC 250 -> Clip, vorhandene Zulassung: VDE UG Gutachten, cURus UMZ 250 = UMT 250 (Au) + UMC 250 Es exisitiert keine Zulassung für die Kombination Sicherung und Clip UMZ 250, aber die Sicherung und der Clip sind bei beiden Prüfstellen (VDE/UL) unabhängig voneinander zugelassen. Für den Reflow-Lötprozess ist eine Sicherung mit vergoldeten Kappen notwendig, um das Zusammenlöten von Sicherung und Clip zu verhindern. Als Ersatz im Feld kann dann eine Standard UMT 250 Sicherung mit verzinnten Kappen verwendet werden. Das gilt nicht für die 80 mA Variante. Diese muss gegen eine Originalsicherung UMZ mit Goldkappen ausgetauscht werden. Es ist nicht erlaubt, höhere Nennströme als 4 A in den Clip einzusetzen.

Verpackungseinheit
gem. IEC 60286-3 Typ 2a

.xx = .11	100 St. in Blistergurt verpackt in ESD-Plastikbeutel
.xx = .22	1000 St. in Blistergurt [W: 24mm und P1: 8mm] auf Spule [A: 33cm]

Variantentabelle UMZ 250

Nennstrom [A]	Nennspannung [VAC]	Nennspannung [VDC]	Ausschaltvermögen	Spannungsabfall 1.0 In max. [mV]	Spannungsabfall 1.0 In typ. [mV]	Verlustleistung 1.25 In max [mW]	Schmelzintegral 10.0 In typ. [A²s]			Bestell-Nummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

0.08	250	250	1)	1300	1030	200	0.022		•	3404.2405.11		100
0.08	250	250	1)	1300	1030	200	0.022		•	3404.2405.22		1000
0.1	250	125	2)	1300	850	200	0.04	•	•	3404.2406.11		100
0.1	250	125	2)	1300	850	200	0.04	•	•	3404.2406.22		1000
0.125	250	125	2)	1000	700	200	0.055	•	•	3404.2407.11		100
0.125	250	125	2)	1000	700	200	0.055	•	•	3404.2407.22		1000
0.16	250	250	1)	1000	540	240	0.057	•	•	3404.2408.11		100
0.16	250	250	1)	1000	540	240	0.057	•	•	3404.2408.22		1000
0.2	250	125	2)	1000	460	500	0.092	•	•	3404.2409.11		100
0.2	250	125	2)	1000	460	500	0.092	•	•	3404.2409.22		1000
0.25	250	125	2)	800	395	500	0.2	•	•	3404.2410.11		100
0.25	250	125	2)	800	395	500	0.2	•	•	3404.2410.22		1000
0.315	250	125	2)	750	344	500	0.27	•	•	3404.2411.11		100
0.315	250	125	2)	750	344	500	0.27	•	•	3404.2411.22		1000
0.4	250	125	2)	700	320	500	0.4	•	•	3404.2412.11		100
0.4	250	125	2)	700	320	500	0.4	•	•	3404.2412.22		1000
0.5	250	125	2)	600	264	500	0.54	•	•	3404.2413.11		100
0.5	250	125	2)	600	264	500	0.54	•	•	3404.2413.22		1000
0.63	250	125	2)	500	216	500	1.1	•	•	3404.2414.11		100
0.63	250	125	2)	500	216	500	1.1	•	•	3404.2414.22		1000
0.8	250	125	2)	400	174	500	1.4	•	•	3404.2415.11		100
0.8	250	125	2)	400	174	500	1.4	•	•	3404.2415.22		1000
1	250	125	3)	300	174	500	2.8	•	•	3404.2416.11	A	100
1	250	125	3)	300	174	500	2.8	•	•	3404.2416.22	A	1000
1.25	250	125	3)	300	140	1000	4.5	•	•	3404.2417.11		100
1.25	250	125	3)	300	140	1000	4.5	•	•	3404.2417.22		1000
1.6	250	125	3)	300	130	1000	6.9	•	•	3404.2418.11		100
1.6	250	125	3)	300	130	1000	6.9	•	•	3404.2418.22		1000
2	250	125	3)	300	103	1000	7.3	•	•	3404.2419.11		100
2	250	125	3)	300	103	1000	7.3	•	•	3404.2419.22		1000
2.5	250	125	3)	300	90	1200	7.5	•	•	3404.2420.11		100
2.5	250	125	3)	300	90	1200	7.5	•	•	3404.2420.22		1000
3.15	250	125	3)	300	95	1500	14	•	•	3404.2421.11	A	100
3.15	250	125	3)	300	95	1500	14	•	•	3404.2421.22	A	1000
4	250	125	3)	300	83	2000	26	•	•	3404.2422.11	A	100
4	250	125	3)	300	83	2000	26	•	•	3404.2422.22	A	1000
█ Oft verkauft. 1) IEC: 200 A @ 250 VAC / 100 A @ 250 VDC 1) UL: 200 A @ 277 VAC / 100 A @ 125 VDC / 35 A @ 250 VDC / 200 A @ 63 VAC/DC 2) IEC: 200 A @ 250 VAC / 100 A @ 125 VDC 2) UL: 200 A @ 277 VAC / 100 A @ 125 VDC / 35 A @ 250 VDC / 200 A @ 63 VAC/DC 3) IEC: 200 A @ 250 VAC / 100 A @ 125 VDC 3) UL: 200 A @ 277 VAC / 100 A @ 125 VDC / 35 A @ 250 VDC / 200 A @ 63 VAC/DC Übersicht Zulassungen UMT 250 -> Sicherung mit verzinnter Kappe, vorhandene Zulassungen: VDE Zeichen, UL LISTED, cURus, Free of CCC, PSE JET, KTL UMT 250 (Au) -> Sicherung mit vergoldeten Kappe, vorhandene Zulassungen: VDE Zeichen, cURus, PSE JET UMC 250 -> Clip, vorhandene Zulassung: VDE UG Gutachten, cURus UMZ 250 = UMT 250 (Au) + UMC 250 Es exisitiert keine Zulassung für die Kombination Sicherung und Clip UMZ 250, aber die Sicherung und der Clip sind bei beiden Prüfstellen (VDE/UL) unabhängig voneinander zugelassen. Für den Reflow-Lötprozess ist eine Sicherung mit vergoldeten Kappen notwendig, um das Zusammenlöten von Sicherung und Clip zu verhindern. Als Ersatz im Feld kann dann eine Standard UMT 250 Sicherung mit verzinnten Kappen verwendet werden. Das gilt nicht für die 80 mA Variante. Diese muss gegen eine Originalsicherung UMZ mit Goldkappen ausgetauscht werden. Es ist nicht erlaubt, höhere Nennströme als 4 A in den Clip einzusetzen.
