Caractéristiques techniques
Free Sample
Description
- Polyester renforcé en fibres de verre
- difficilement inflammable
- Résistant aux chocs
Unique en vente
- Designe moderne et pratique
- Couvercle encastré, acier inox sur demande

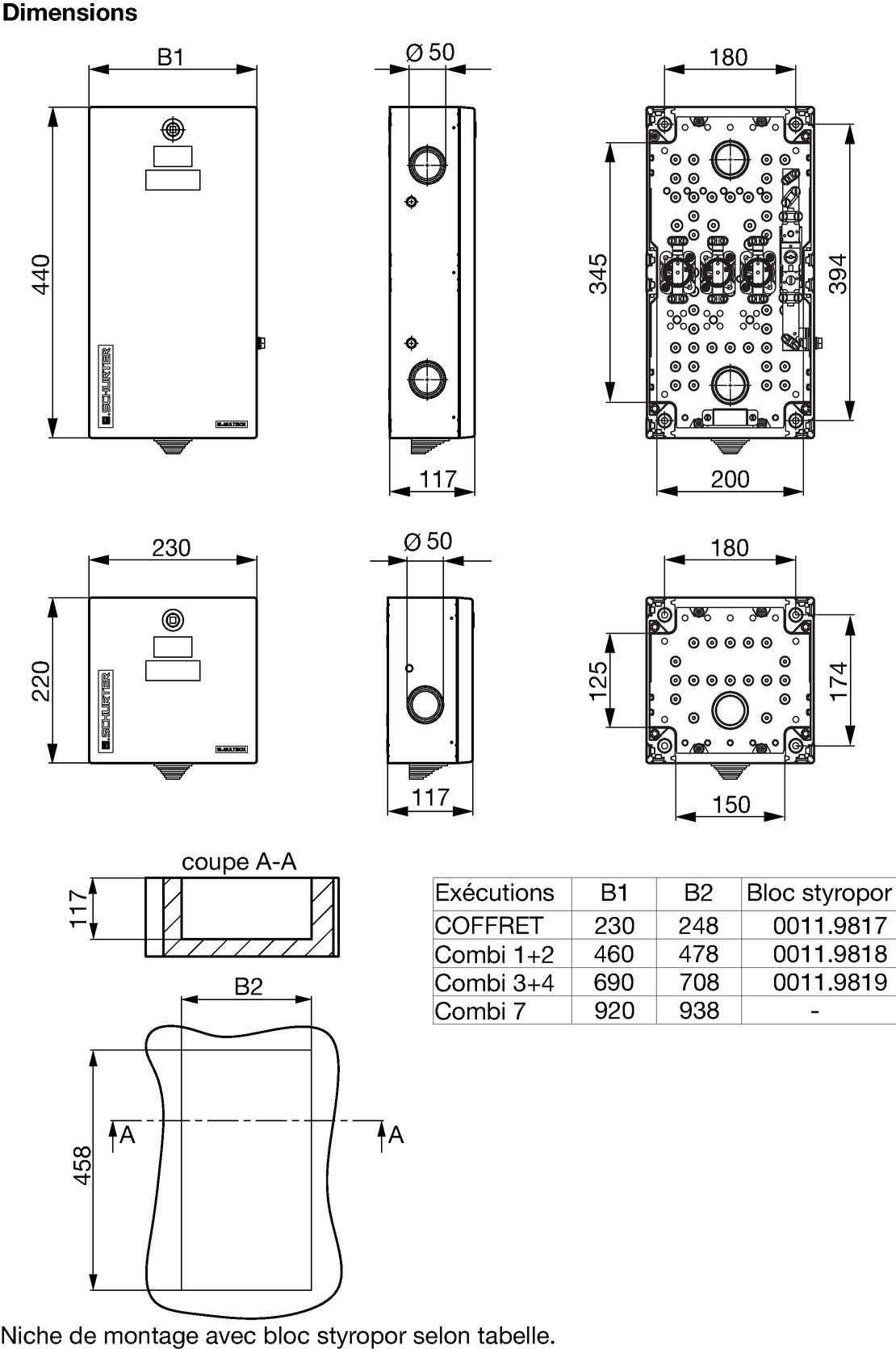

- Grâce à une profondeur d'encastrement de seulement 117 mm et à l'utilisation de matériaux isolants, l`isolation du bâtiment n`est pas fragilisée
- Répond à la norme Minergie
Caractéristiques
- Avec eléments fusibles 3 x 1 pôles tripolaire
- Serrure (4 pans 8mm et fente)
- Protection contre les contacts avec 2 plaques, transparentes et plombables
- Sectionneur de neutre pour la transition de TN-C à TN-S
- Sectionneur de neutre, séparateur ouverture automatique lors du desserrage du boulon de séparation
- Test de tension possible seulement par fusible avec point de contact non isolé
- Combinaison possible
- Type de montage apparent / encastrée
Qu'il s'agisse d'un montage en apparent ou encastré, avec le Multibox, vous travaillez toujours avec les mêmes boîtiers et éléments fusibles (60A) ou sectionneurs (160A). Les boîtiers supplémentaires peuvent être montés librement d'un simple clic, ce qui vous offre une flexibilité maximale avec un minimum d'effort. (1)
Courant nominal Ie
160 A @ 500 VAC
125 A@ 690 VAC
Tension nominale Ue
690 VAC
Tension d'isolement nominale Ui
1000 VAC
Fréquence de fonctionnement nominale fe
50 Hz
Eléments HPC avec pas de vis pour cosses de câble
M8
Eléments HPC avec bornes á brides
6 - 70 mm²
Fusible-Lien
DIN 00
Courant nominal Ie
160 A @ 500 VAC
125 A@ 690 VAC
Tension nominale Ue
690 VAC
220 VDC
Tension d'isolement nominale Ui
1000 VAC
Fréquence de fonctionnement nominale fe
50 Hz
Tension assignée de tenue aux chocs Uimp
8 kV
Courant de court-circuit assigné
80 kA␠ @ 500 VAC
50 kA␠ @ 690 VAC
␠
Tension assignée de tenue aux chocs Uimp
8 kV
Courant de court-circuit assigné
50 kA @ 500 VAC
Courant assigné de courte durée admissible avec fusibles
20 kA␠ @ 500 VAC
Température ambiante admissible
-25 °C à +40 °C selon IEC 61439
Classe de protection avec boîtier fermé
IP54
Sectionneur de neutre avec bornes á brides
6 - 70 mm²
Sectionneur de terre avec bornes á brides
6 - 70 mm²
Doubles borne
6 - 50 mm²
Borne de terre (extérieur)
M8
Catégorie d'utilisation AC
AC-23B @ 400 VAC
AC-22B @ 500 VAC
AC-21B @ 690 VAC
Catégorie d'utilisation DC
DC-22B @ 220 VDC
Puissance dissipée nominale sans fusibles NH à Ith
2.3
Classe de protection
IP20
Durée de vie mécanique
1400 Insertions?
Durée de vie électrique
200 Insertions?
Température ambiante Tu**)
-40 °C à 55 °C
**) une réduction du courant nominal est nécessaire au-dessus de 30°C.
Approbations
La marque d'homologation est utilisée par les autorités de contrôle pour certifier la conformité des produits électroniques aux exigences de sécurité.
Type de référence d'homologation: Multibox
| logo d'enregistrement | Certificats | bureau des entrées | Description |
|---|
Conformités
Le produit est conforme aux directives suivantes
| Identification | Détails | Émetteur | Description |
|---|---|---|---|
|
SCHURTER AG | Le marquage CE atteste que le produit est conforme aux exigences applicables en matière d'harmonisation de la législation communautaire sur l'apposition conformément au règlement (CE) n° 765/2008. | |
|
SCHURTER AG | The UKCA marking declares that the product complies with the applicable requirements laid down in the British Amendment of Regulation (EC) 765/2008. | |
|
SCHURTER AG | Le Règlement (CE) n° 1907/2006 sur l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques 1 ("REACH") est entré en vigueur le 1er juin 2007. |
LOADING...
Instructions de montage

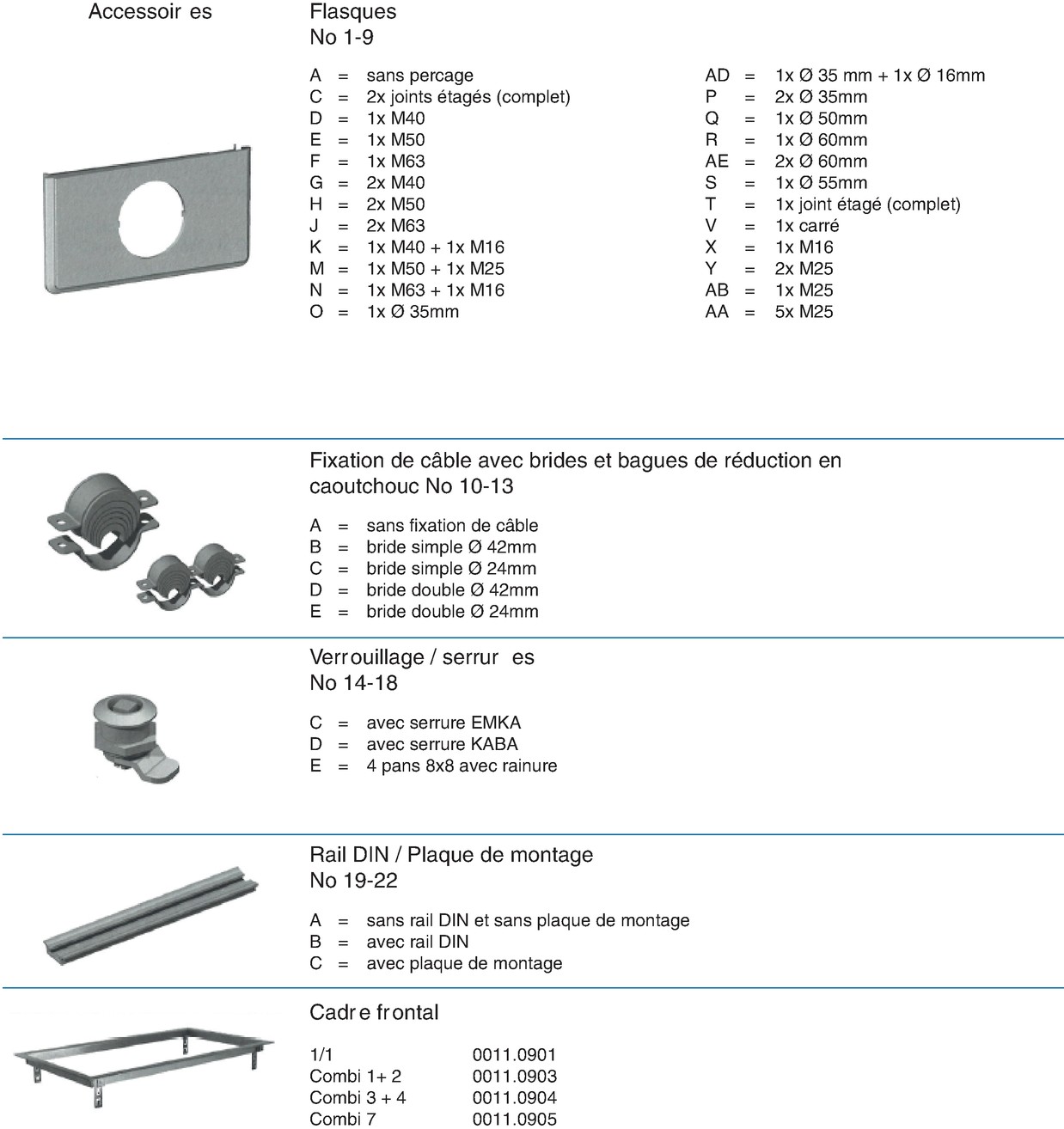

| 1. Couvercles de protection 2 plaques, clipsables, transparentes et plombables 2. Élément HPC 3. Fenêtre à charnière 4. Protections intérieures 5. Différentes variantes de raccordement| Bornes | Cosse du câble M8 | Doubles bornes 6. Fermeture 4-pans 7. Sectioneur de neutre pour TN-S/TN-C 8. Bande-étiquette 9. Borne de terre extérieure (option) 10. Fixation de càble (option) 11. Cadre frontal pour montage UP (option) |
Diagrams
| TN-S (état initial) |
|
| L = Conducteur de pôle PE = Conducteur de protectionPEN = Conducteur PEN N = Conducteur neutre NE = Ligne de terre de mise au neutre TS = Vis de sectionnement KA=Armure de câble |

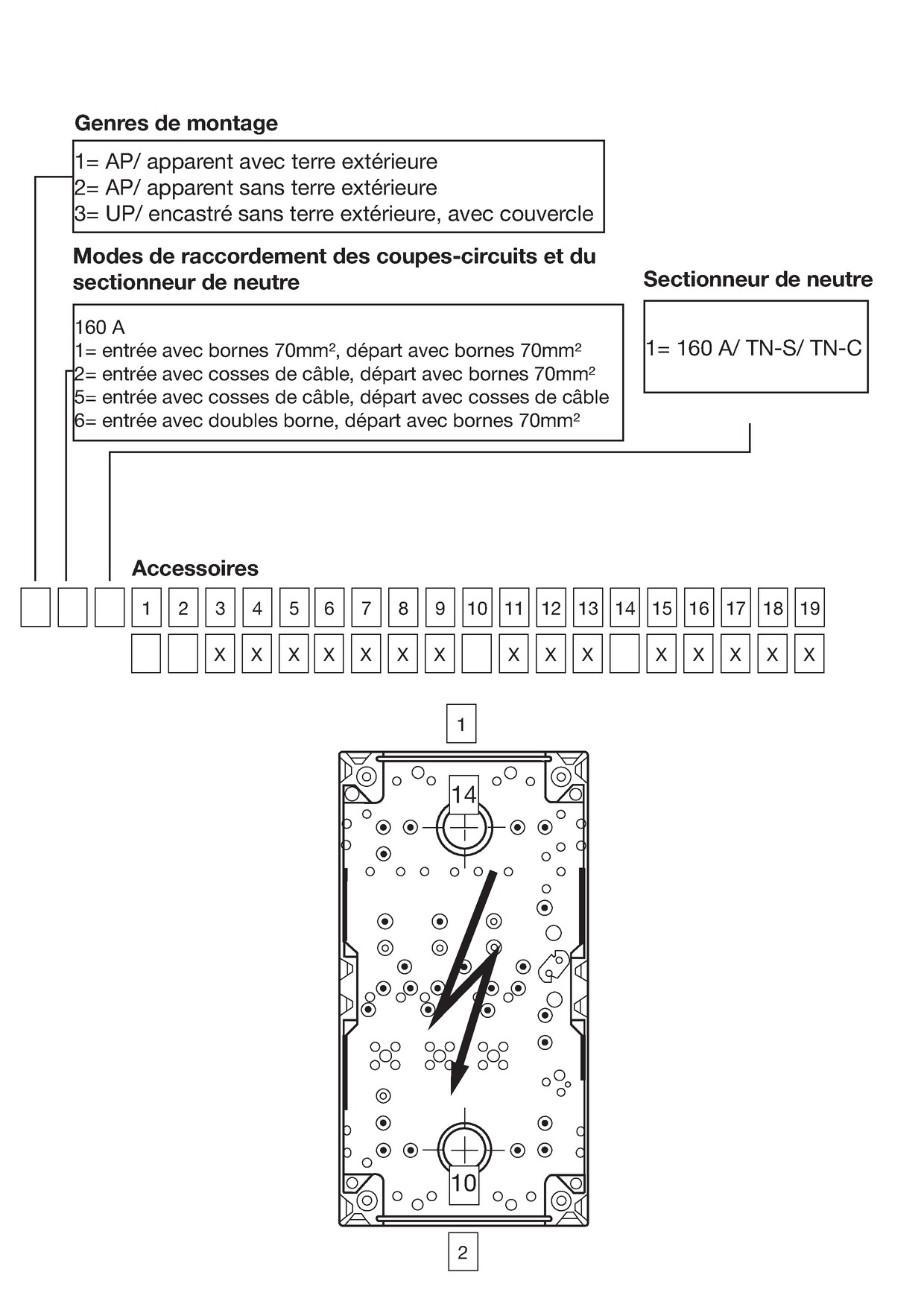

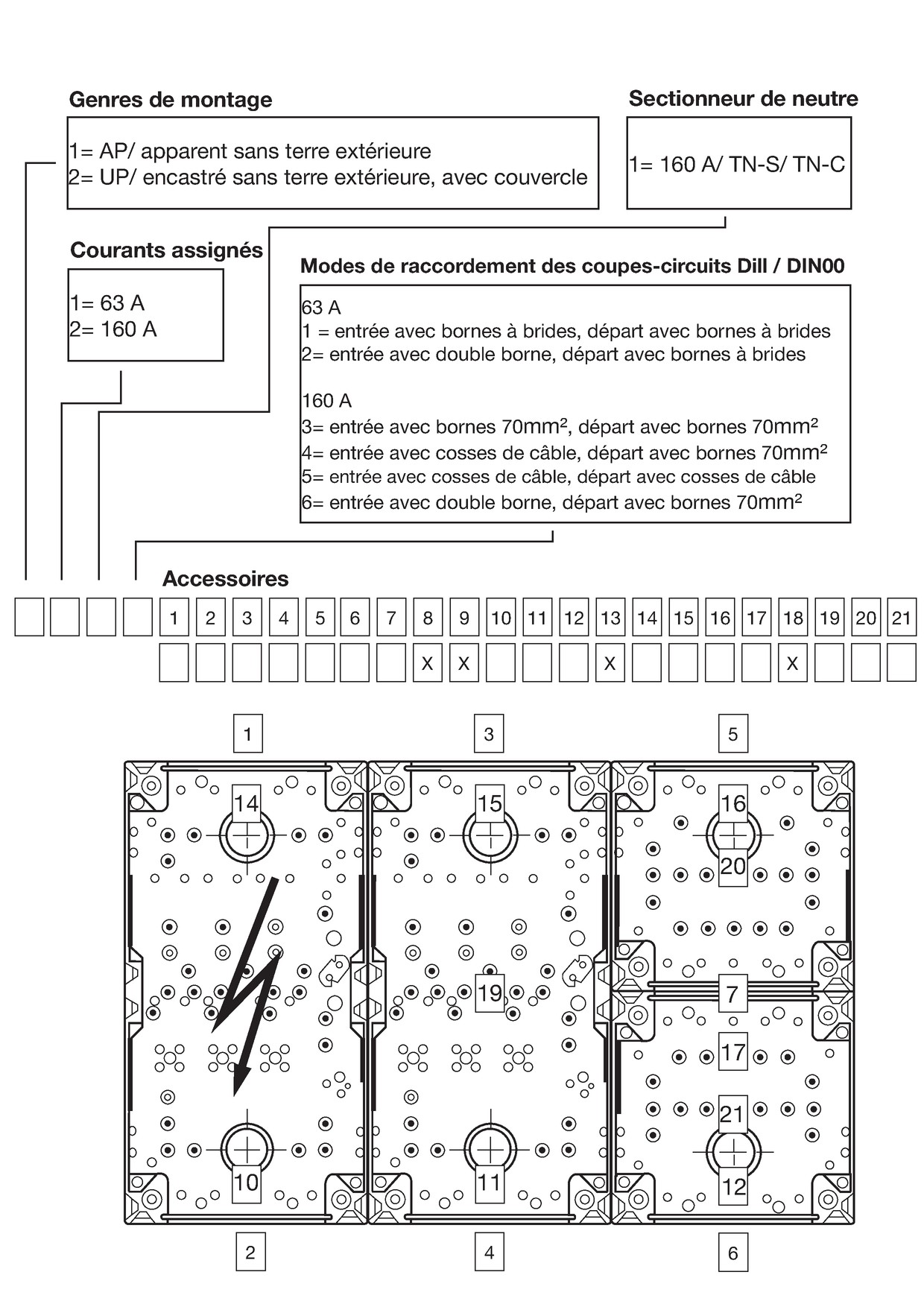

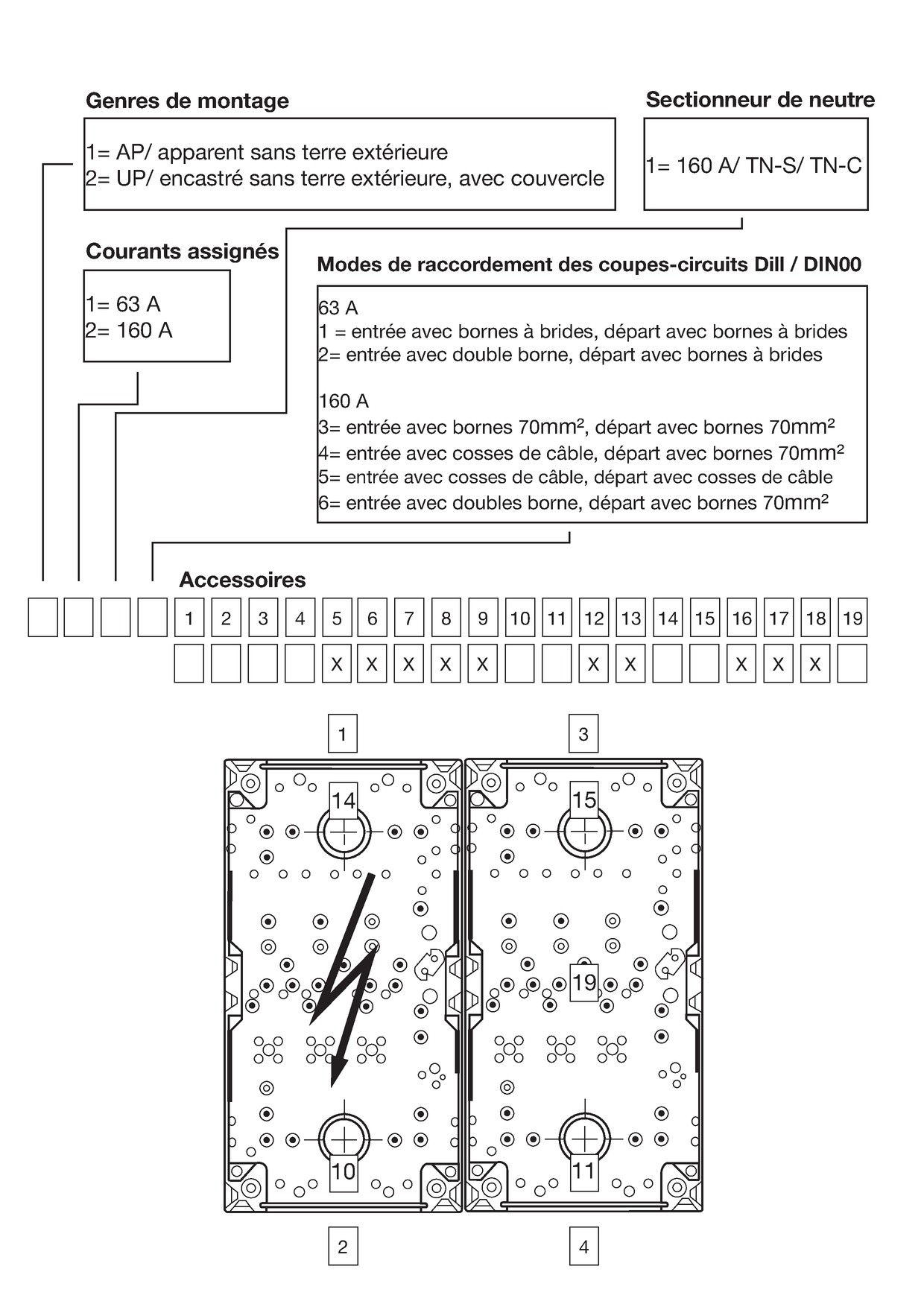

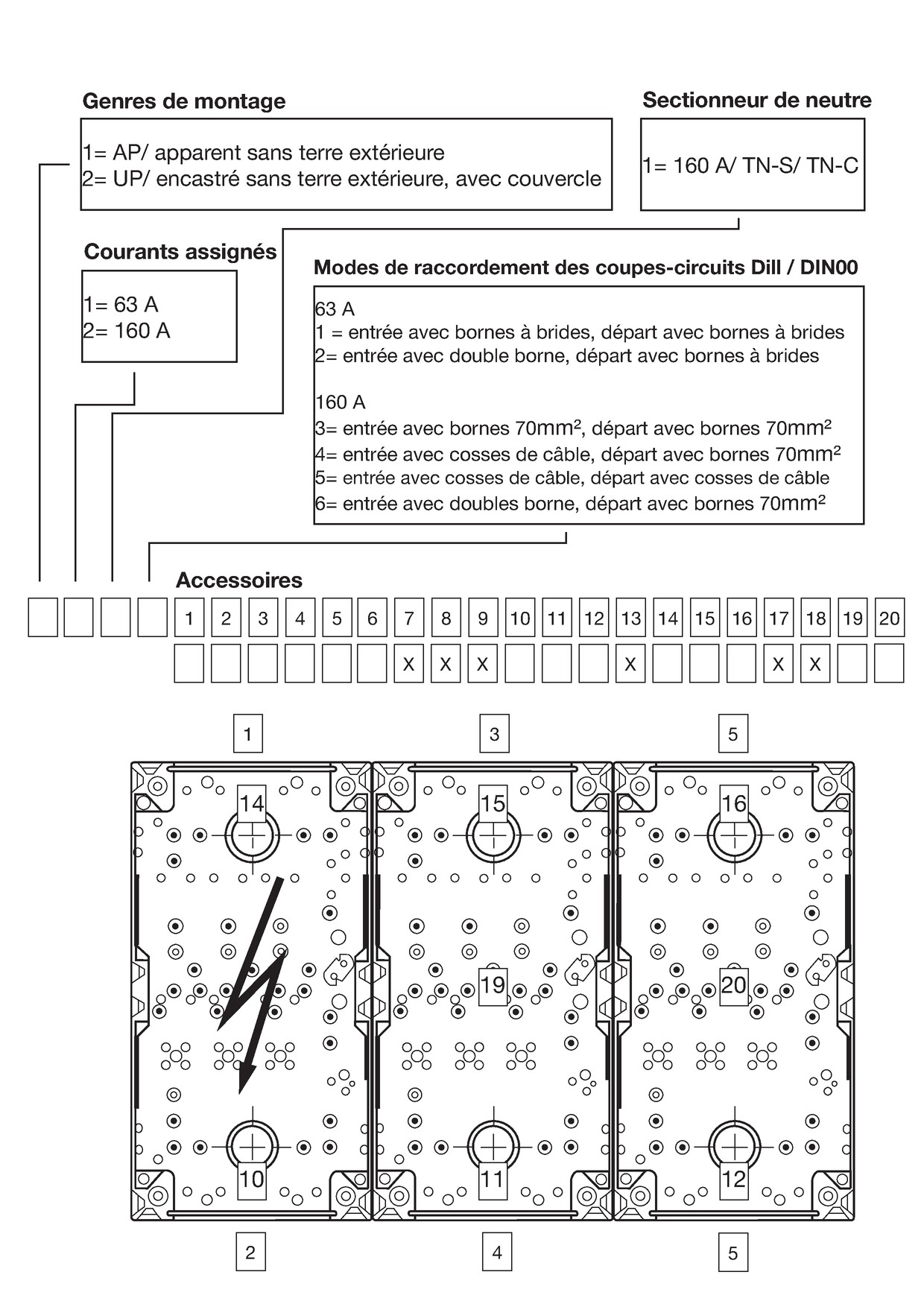

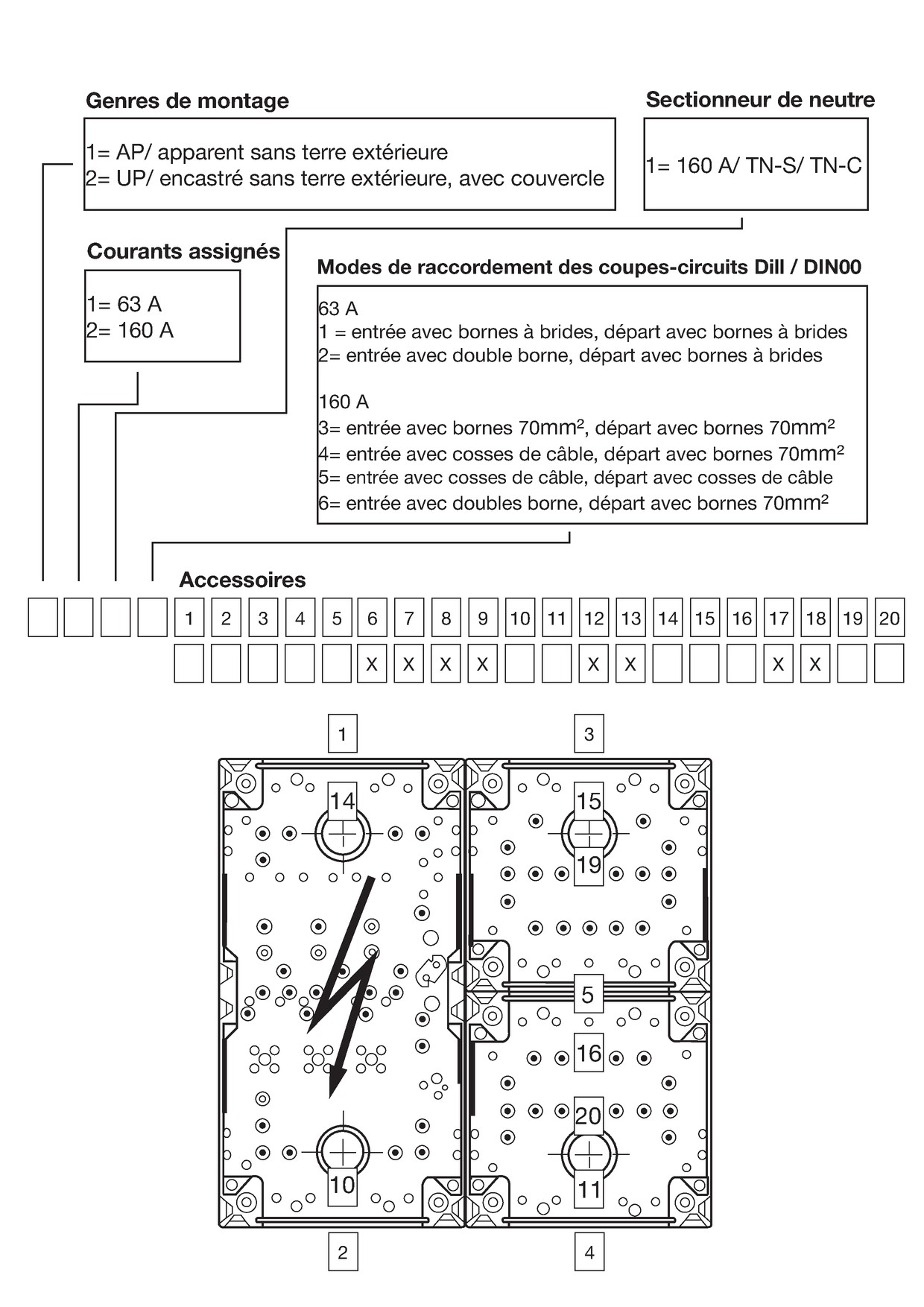

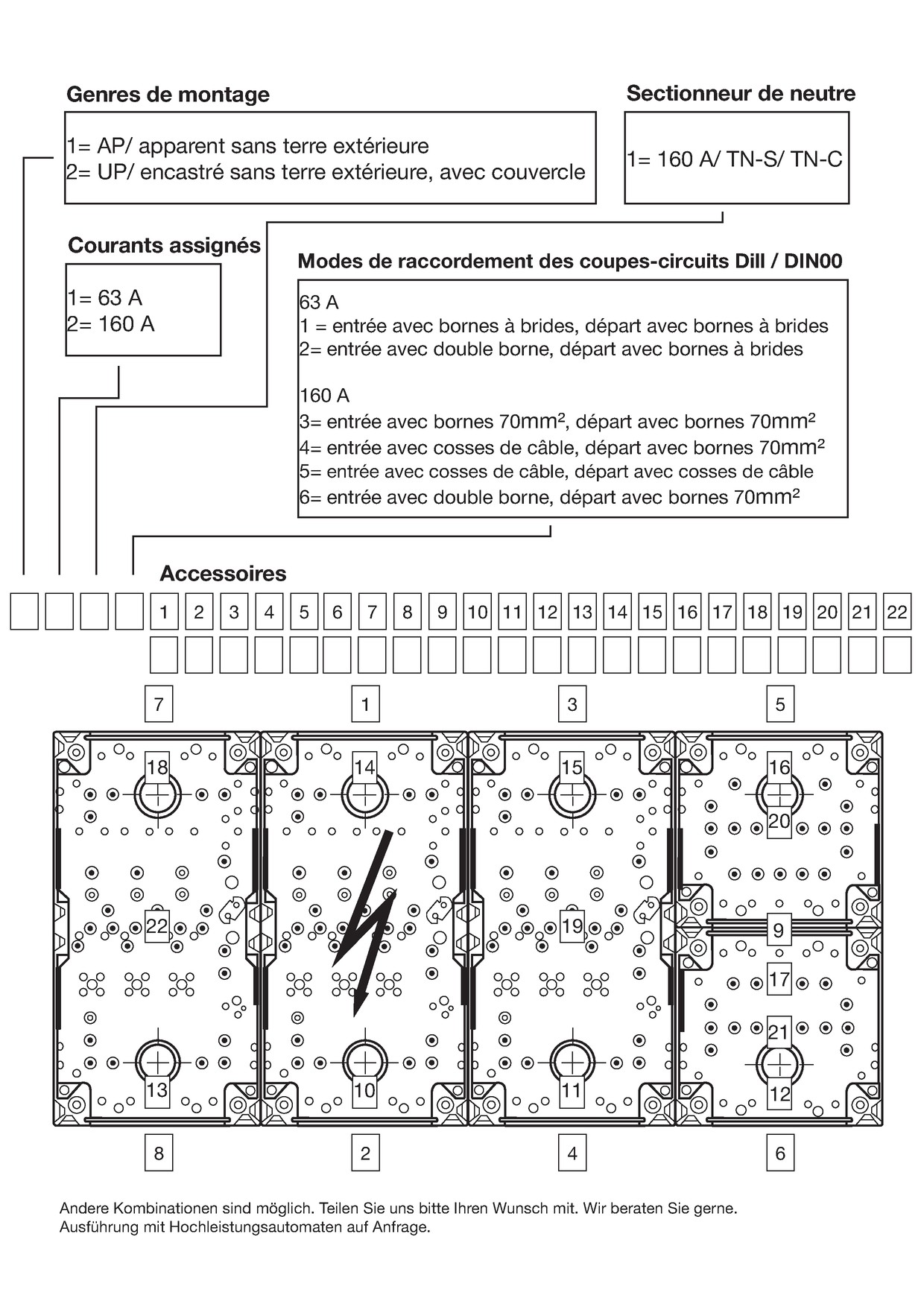

Courte table des variantes MULTIBOX 160A Table complète ouverte MULTIBOX 160A
| Désignation | Bornes |
Numéros de commande
|
E-No. | Free Sample |
Distributeur Stock Check Distributeur Stock Check
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTIBOX AP COFFRET HAK 160A DIN00+0+E | Bornes à brides | 0009.5165 | 131DDAA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX AP COFFRET 160A DW DIN00+0+E | Doubles borne | 0009.5167 | 161DGAA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX UP COFFRET 160A DIN00+0 | Bornes à brides | 0009.5166 | 331QQBA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX UP COFFRET 160A DW DIN00+0 | Doubles borne | 0009.5168 | 361QQBA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
¹⁾ E-Non. correspond au code de commande |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Unité d'emballage | 1 |
