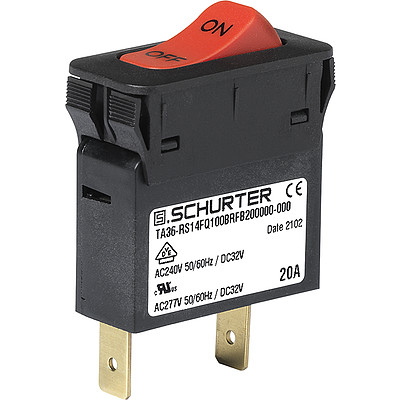

TA36 Wippe  1-polig rote Wippe schwarzer Flansch
1-polig
rote Wippe
schwarzer Flansch

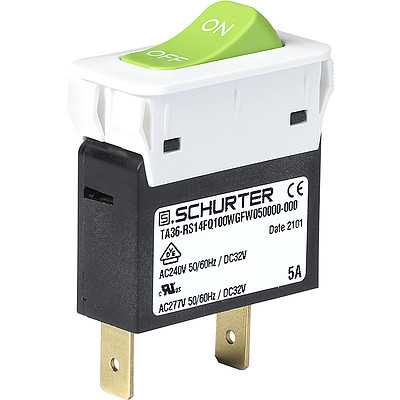

TA36 Wippe  1-polig grüne Wippe weisser Flansch
1-polig
grüne Wippe
weisser Flansch

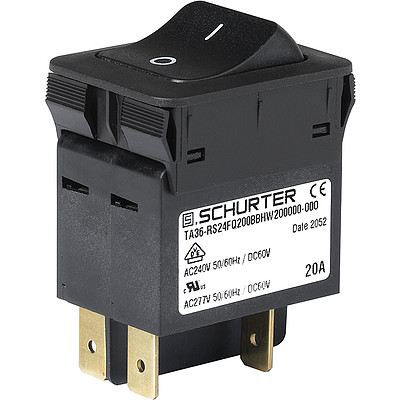

TA36 Wippe  2-polig schwarze Wippe schwarzer Flansch
2-polig
schwarze Wippe
schwarzer Flansch

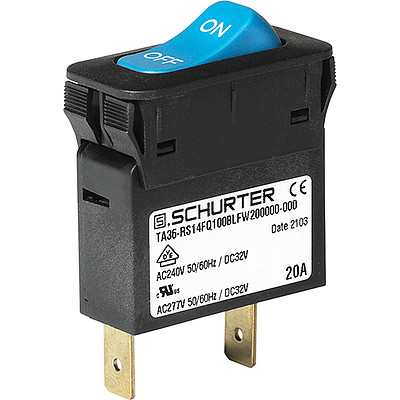

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

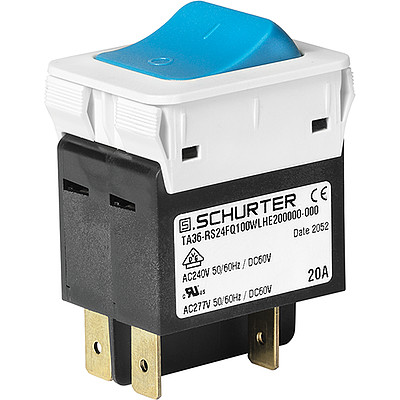

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

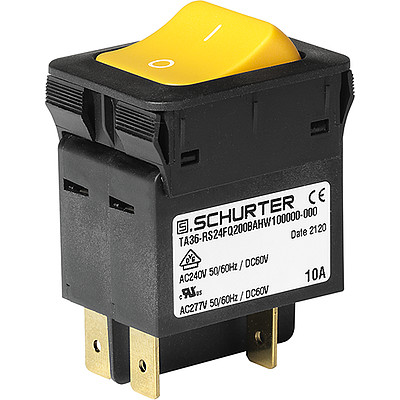

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

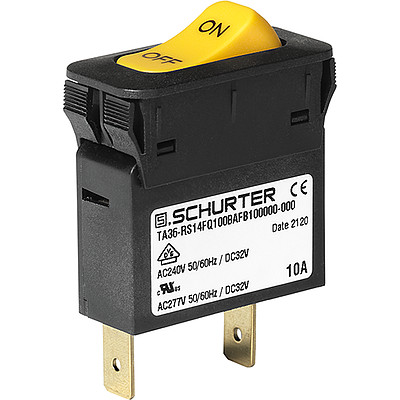

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

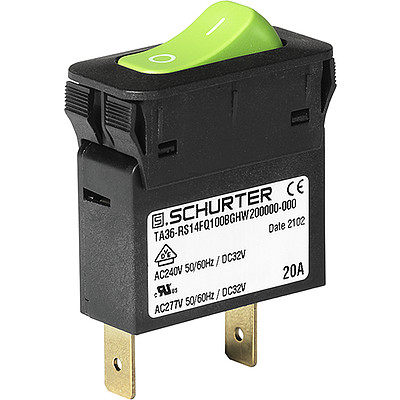

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

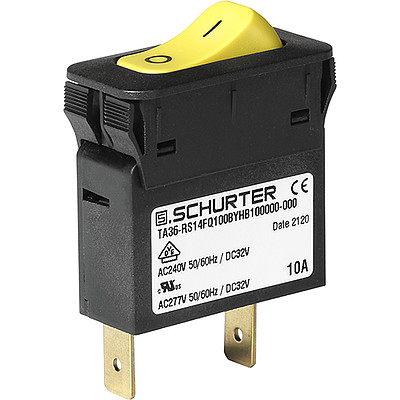

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

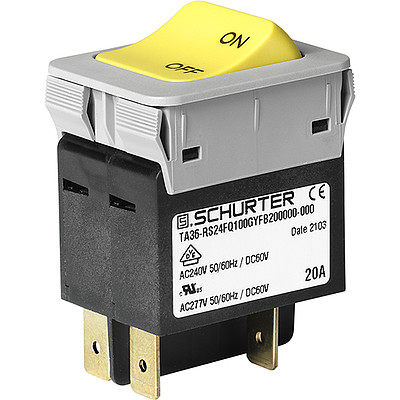

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

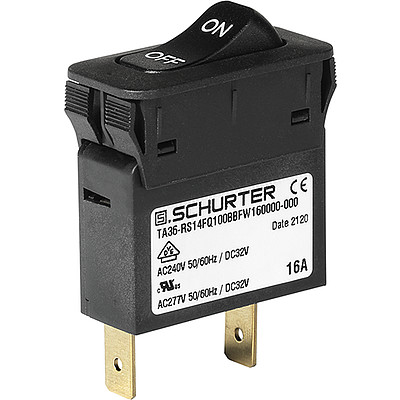

TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig
TA36 Wippe  1-polig rote Wippe schwarzer Flansch
TA36 Wippe  1-polig grüne Wippe weisser Flansch
TA36 Wippe  2-polig schwarze Wippe schwarzer Flansch

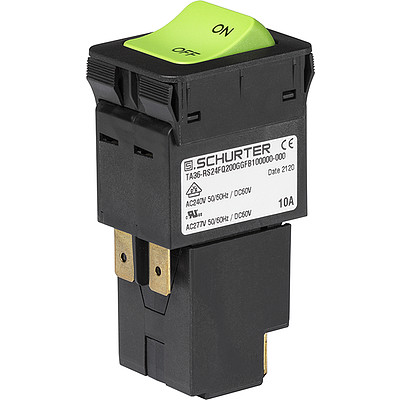

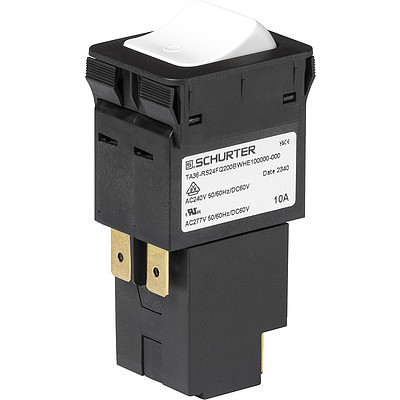

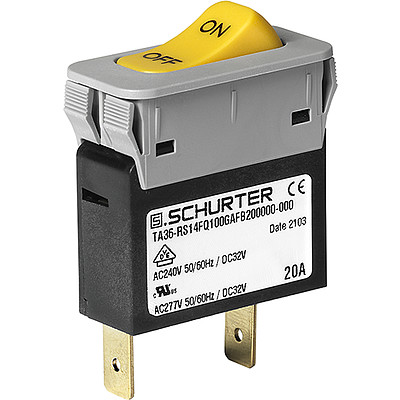

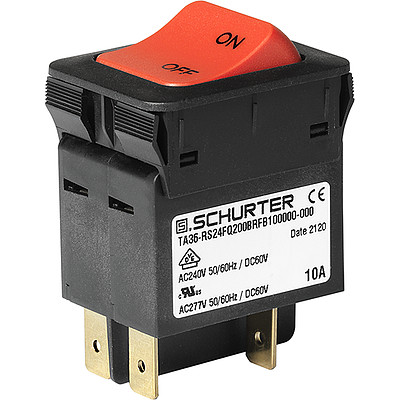

Serie: TA36 Wippe

Geräteschutzschalter thermisch, Wippenbetätigung, 1-/2-polig

New_Logo Kostenlose Musteranfrage

31 Varianten


Beschreibung

  • Geräteschutzschalter thermisch
  • 1-/2-polig
  • Schnappbefestigung
  • Positive Freiauslösung
  • Betätigungsart nach IEC: S-type
  • Verschiedene Wippen- und Flanschfarben
  • Grosser Nennstrombereich

Alleinstellungsmerkmale

  • Einzigartiges UL-Rating von 277 VAC
  • Feinabgestufte Nennströme
  • Hohe Konfigurierbarkeit (Wippenfarbe, Beschriftung)
  • Ansprechendes Design

Anwendungen

  • Elektrowerkzeuge
  • Medizin- und Laborgeräte
  • Industrieanwendungen
  • Ausrüstung für das Bauwesen
  • Reinigungsgeräte
  • Kommerzielle und Haushaltsküchenmaschinen
  • Industrielle Stromversorgungen
  • Industrielle Beleuchtungsanlagen

Nennspannung AC

IEC: 240 VAC

UL/CSA : 277 VAC

Nennspannung DC

1-polig: 32 VDC / 2-polig: 60 VDC

Nennstrombereich AC

0.05 - 20 A

Bedingtes Ausschaltvermögen Inc

IEC 60934: 0.05...20 A: 2 kA, SC (C1) @ 240 VAC

Schutzgrad

Frontseite IP40 gemäss IEC 60529

Spannungsfestigkeit

50 Hz: > 2.5 kV
Impuls 1.2/50 μs: > 4 kV

Isolationswiderstand

500 VDC > 100 MΩ

Lebensdauer

mechanisch: 1-/2-polig: 50'000 Schaltspiele

AC: 1 x In, cos φ 0.6:
1-polig: 30'000 / 2-polig: 50'000 Schaltspiele

DC: 1 x In, L/R = 2 - 3 ms:
1-/2-polig: 50'000 Schaltspiele

Überlast

(AC) IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6

(AC) UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75

(DC) IEC : min. 40 Auslösungen
 @ 4 x In , (L/R=2..3ms)

(DC) UL / CSA : min. 50 Auslösungen
 @ 1.5 x In , (t.c.=non.ind.)

Umgebungstemperatur

-30 °C bis 60 °C

Lagertemperatur

-40 °C bis 60 °C

Vibrationsfestigkeit

± 0.75 mm @ 10 - 60 Hz
gemäss IEC 60068-2-6, Test Tc
10 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Tc

Stossfestigkeit

30 G / 18 ms
gemäss IEC 60068-2-27, Test Ea

Auslöseart

Thermisch

Betätigungsart

Wippe

Gewicht

1-pole 19 g - 2-pole 32 g

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: TA36

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE VDE VDE Ausweisnummer: 40019754
Prüfzeichen cURus UL UR Ausweisnummer: E71572


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 60934 Geräteschutzschalter
Partner UL_Certification_Body Ausgelegt gemäss UL 1077 Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln
Partner CSA_Certification_Body Ausgelegt gemäss CSA C22.2 No. 235 Ergänzende Schutzvorrichtungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

040193000000008860
LOADING...

Dimension [mm]

1-polig

Plattenausschnitt

Plattenausschnitt

2 Pol
2-polig


Schaltbilder

1 Pol, 1 Bimetall, unbeleuchtet

1) Netz, 2) Last
Codepos AAA = CFT, CGT
2 Pol, 1 Bimetall, unbeleuchtet

1) Netz, 2) Last
2 Pol, 2 Bimetall, unbeleuchtet

1) Netz, 2) Last

Approbation Nennstrom Nennspannung AC Nennspannung DC
curus UL 1077 0.05...20 A 277 V 32/60 V
curus CSA C22.2 235 0.05...20 A 277 V 32/60 V
VDE IEC 60934 0.05...20 A 240 V 32/60 V

Typischer Innenwiderstand pro Pol

Nennstrom [A] Innenwiderstand [Ω]
0.05 200.0000
0.1 70.0000
0.2 18.8000
0.3 8.6500
0.4 4.4000
0.5 2.7500
0.8 0.9100
1.0 0.7200
1.2 0.5000
1.5 0.3400
2.0 0.1870
2.5 0.1150
3.0 0.0590
3.5 0.0590
4.0 0.0590
5.0 0.0440
6.0 0.0280
7.0 0.0142
8.0 0.0142
10.0 0.0109
12.0 0.0086
13.0 0.0072
14.0 0.0072
15.0 0.0056
16.0 0.0056
18.0 0.0052
20.0 0.0052

Zeit-Strom-Kennlinien

Auslösekennlinien In < 3 A

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°
Auslösekennlinien In 3 -20 A

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C] Korrekturfaktor
  1-polig 2-polig
-30 0.77 0.76
-20 0.81 0.81
0 0.90 0.90
+23 1.00 1.00
+40 1.03 1.03
+50 1.04 1.04
+60 1.06 1.06


Kurze Variantentabelle TA36 Wippe Öffne vollständige Tabelle TA36 Wippe

Grundfunktion Wippe Beschriftung Bestellnummer

Variantendetails


Der Link zur jeweiligen Bestell-Nummern verweist auf die Anzeige der spezifischen Detailinformationen vom ausgewählten Produkt, welche in einem separaten Reiter dargestellt werden.
Damit können die Details für die getroffene Auswahl besser gelesen werden.
Zur Anzeige einer anderen Variante muss in den Reiter Alle Produkte gewechselt und entsprechend eine andere Auswahl getroffen werden.
Ebenso lässt sich diese Ansicht direkt aufrufen über einen generischen Alias-Link:
www.schurter.xx/art/[Bestell-Nummer]
wobei folgende Variablen einzusetzen sind:
- xx entspricht der jeweiligen Länder-Domäne
- [Bestellnummer]

A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

1 Pol, 1 Bimetall weiss I/O; geprägt 3-125-263 ...
1 Pol, 1 Bimetall weiss I/O; geprägt 3-128-204 ...
1 Pol, 1 Bimetall grün I/O; geprägt 3-128-208 ...
1 Pol, 1 Bimetall schwarz ON/OFF; weiss 3-128-211 ...
1 Pol, 1 Bimetall schwarz I/O; weiss 3-128-212 ...
1 Pol, 1 Bimetall schwarz I/O; geprägt 3-128-197 ...
1 Pol, 1 Bimetall gelb I/O; schwarz 3-128-198 ...
1 Pol, 1 Bimetall schwarz I/O; geprägt 3-128-199 ...
1 Pol, 1 Bimetall grün ON/OFF; weiss 3-128-213 ...
1 Pol, 1 Bimetall rot I/O; schwarz 3-128-200 ...
1 Pol, 1 Bimetall weiss I/O; geprägt 3-128-201 ...
2 Pol, 2 Bimetall schwarz I/O; weiss 3-128-214 ...
2 Pol, 2 Bimetall schwarz I/O; weiss 3-128-215 ...
2 Pol, 2 Bimetall grün I/O; geprägt 3-128-216 ...
2 Pol, 2 Bimetall weiss I/O; schwarz 3-128-240 ...
2 Pol, 2 Bimetall schwarz ON/OFF; weiss 3-128-230 ...
2 Pol, 2 Bimetall schwarz I/O; weiss 3-128-231 ...
2 Pol, 2 Bimetall weiss I/O; geprägt 3-128-217 ...
2 Pol, 2 Bimetall weiss I/O; schwarz 3-128-218 ...
2 Pol, 2 Bimetall schwarz I/O; weiss 3-128-327 ...
2 Pol, 2 Bimetall schwarz I/O; geprägt 3-128-232 ...
2 Pol, 2 Bimetall weiss I/O; geprägt 3-128-233 ...
2 Pol, 2 Bimetall grün I/O; weiss 3-128-234 ...
2 Pol, 2 Bimetall schwarz I/O; weiss 3-128-235 ...
2 Pol, 2 Bimetall weiss I/O; schwarz 3-128-219 ...
2 Pol, 2 Bimetall weiss I/O; geprägt 3-128-236 ...
2 Pol, 2 Bimetall weiss I/O; geprägt 3-128-221 ...
2 Pol, 2 Bimetall grün I/O; geprägt 3-128-238 ...
2 Pol, 2 Bimetall schwarz I/O; geprägt 3-128-239 ...
2 Pol, 2 Bimetall schwarz I/O; weiss 3-128-243 ...
2 Pol, 2 Bimetall weiss I/O; schwarz 3-128-244 ...

Verpackungseinheit
1-polig 20 St.
2-polig 10 St.
